案例 案例 概 要 生产记录仪 特 点 触发输入自动录制故障事件 64 视频记录仪 高效判断故障原因 配置简单， 部署方便 工业用相机 使用来自各种传感器和 PLC 的“相机外部触发输入”和电脑的“ TCP 指令触发输入”，录制故障发生前后最多 60 分钟的设备状态，回放视频查 看发生故障的瞬间，快速做出判断。 附件 生产记录仪软件 录制触发粒子异常 录制触发检测 NG 的作业流程 正常 异常 录制前后 5 分钟 微粒传感器 操作员掌握…
连接相机背面的针插口，可通过屏幕显示进行各种设定。
连接相机和PC的工具，利用通信软件，可进行相机的详细设定
使用三脚架螺钉固定相机用的底座（选装件）
控制用控制器
连接PC的通信工具
底座
卡口转换接圈
型号
CS-C-R
M42-F-R
支持机型
CS卡口机型
12M、25M、线 扫 相 机
备注
CS卡口→C卡口转换接圈
M42 P=1 FB=10mm → F卡口转换接圈
型号
TP-HCA
TP-JVA
TP-JQA
TP-KWA
TP-KWA-IEA
TP-KWA2
支持机型
USB3.0：STC-MCE/MBE132U3V、
STC-MCA/MBA5MUSB3
CameraLink：SPB/SPC43、52、163、202PCL
USB3.0：0.4M、1.6M、2.3M、3.2M、4M、
5M（M*S500/510U3V）
USB3.0：7.1M、8.9M、12.3M、12M、20.4M
CameraLink：2M（CM
*
200PCL）、3.2M、4M、
5M（SP
*
500/510PCL）、8.9M、12.3M、25M
（GP
*
250BPCL）
GigE M系列
GigE M系列
STC-MBS/MCS881POE、STC-MBS/MCS122BPOE、
STC-MBS/MCS2041POE
备注
高度与S系列的传感器中心位置相同。
型号
RC-HD133
RC-S133
RC-S133B
支持机型
4K HDMI/DVI/SDI
S133N/P系列
S133N-B系列
备注
φ3.5立体声针插口
φ3.5立体声针插口
型号
JIG-USB-HD
支持机型
STC-HD213DV（N）/SDI（N）
STC-HD853HDMI
通信软件
JTBCtrl
KPA Ctrl
备注
φ3.5立体声针插口-USB MiniB
驱动相机用AC适配器（选装件）
支持多种电压（AC100～240V），为符合RoHS的产品
※请使用与对象机型匹配的AC适配器
型号
UA310-1210
UA310-6P
UA310-6P-M
UA310-6P-LS
UV324-2410-6P
UA310-HD213
支持机型
HDMI/DVI/SDI、S133N(P)系列、
S133N(P)-BJ
CameraLink、STC-CMB/CMC120AOPT-F
GigE M系列
线扫相机
STC-CMB/CMC120AOPQ
HD213系列
备注
DC插 口 型 、输 入 ：AC100-240V、输 出 ：12V1A
6P接 口 型 、输 入 ：AC100-240V、输 出 ：12V1A
6P接 口 型 、输 入 ：AC100-240V、输 出 ：12V1A
6P接 口 型 、输 入 ：AC100-240V、输 出 ：12V1A
6P接 口 型 、输 入 ：AC100V、输 出 ：24V
DC插口型、带锁定机构DC插口型、
输入：AC100-240V、输 出 ：12V1A
AC适配器
61
CS卡口相机使用C卡口镜头时所需的转换接圈，以及使用12M、25M、线扫相机时从M42 P=1 FB=10mm转换
成F卡口的接圈
附件

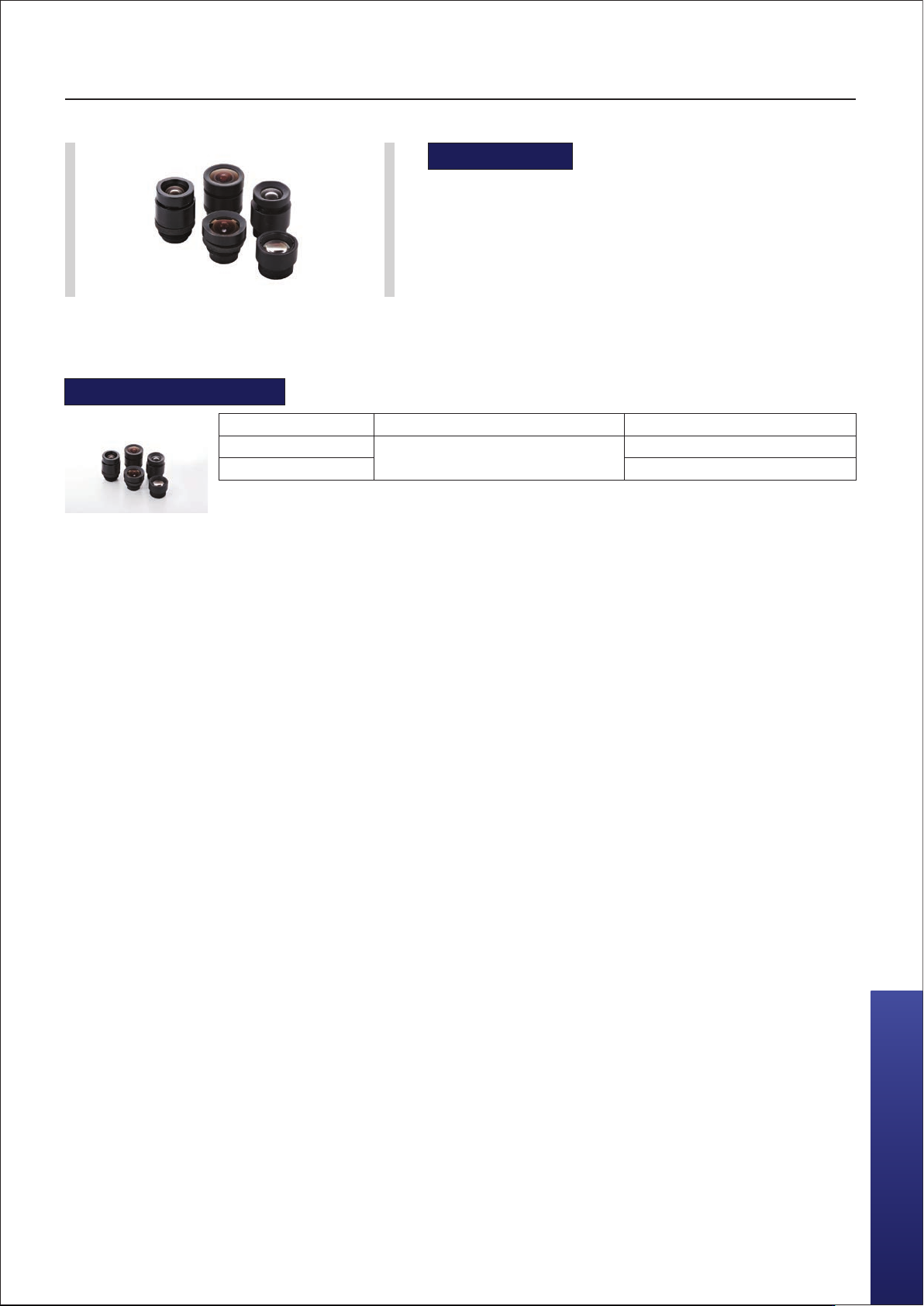

附件 定焦镜头
概 要
型号
CV0205C
KVAB009
支持机型
S 卡口机型
备注
f=2.5mm、1/3"、F2.0、支持分辨率5M
镜头固定垫圈
S卡口（M12 P0.5）镜头
62
附件
小型裸板相机和头部分离相机用小径定焦镜头

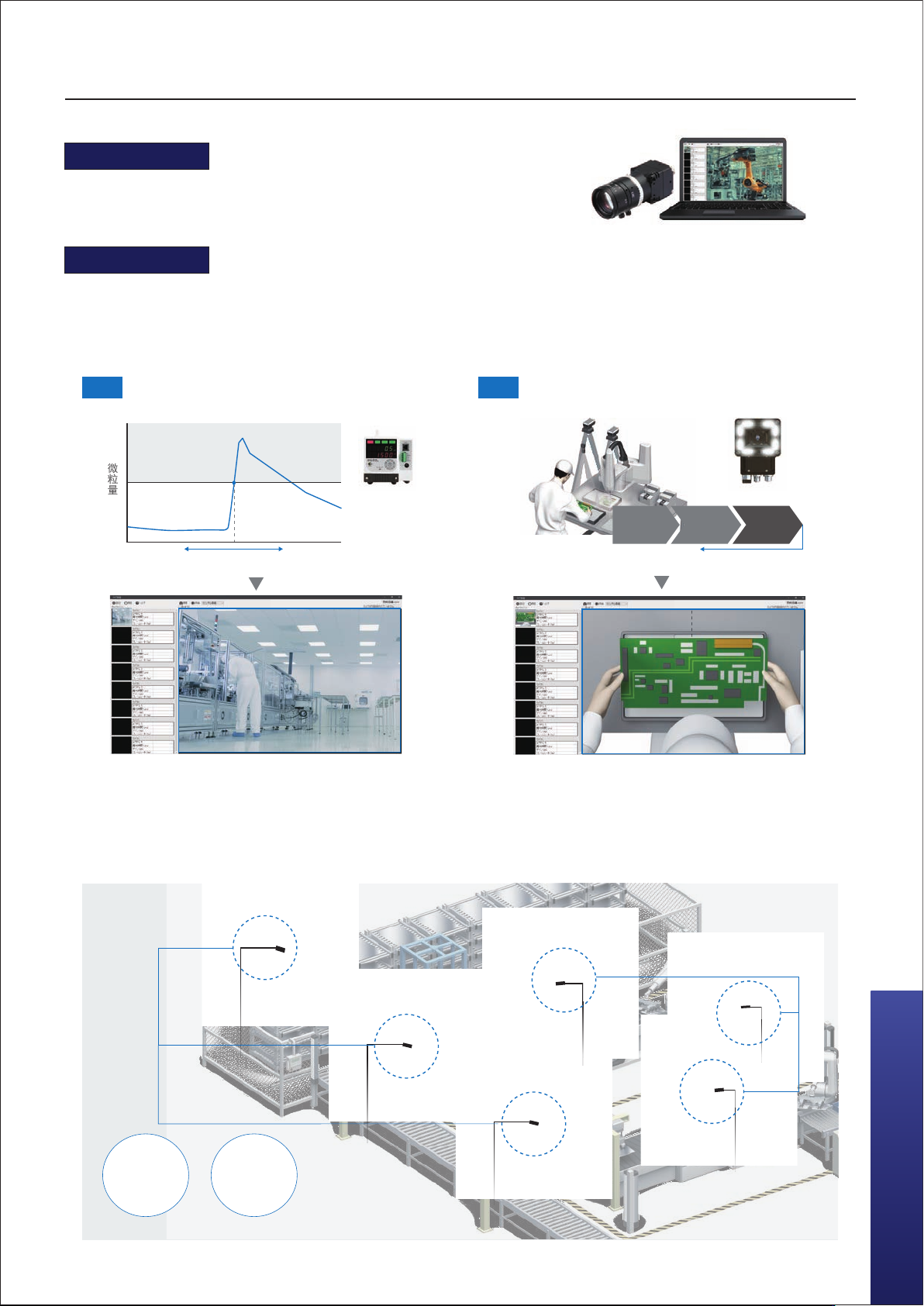

案例 案例
概 要
生产记录仪
特 点
触发输入自动录制故障事件
64
视频记录仪
高效判断故障原因
配置简单，
部署方便
工业用相机
使用来自各种传感器和PLC的“相机外部触发输入”和电脑的“TCP指令触发输入”，录制故障发生前后最多60分钟的设备状态，回放视频查
看发生故障的瞬间，快速做出判断。
附件
生产记录仪软件
录制触发粒子异常
录制触发检测NG的作业流程
正常
异常
录制前后5分钟
微粒传感器
操作员掌握设备开启
智能相机
检测结果
OK
检测结果
OK
检测结果
NG
录制前20分钟
捕捉作业流程的失误
微粒量
同时录制广域和局部区域的视频
录制整个区域
最多8台
同时录制
电缆最长
100m
录制局部区域
备有丰富的相机产品阵容，还可以自由组合镜头和相机。还提供拍摄制造现场整体广域视频所必需的长电缆相机系列，组合使用可以
同时拍摄和录制广域和局部区域，回放比较后能更准确地分析故障事件。
概 要

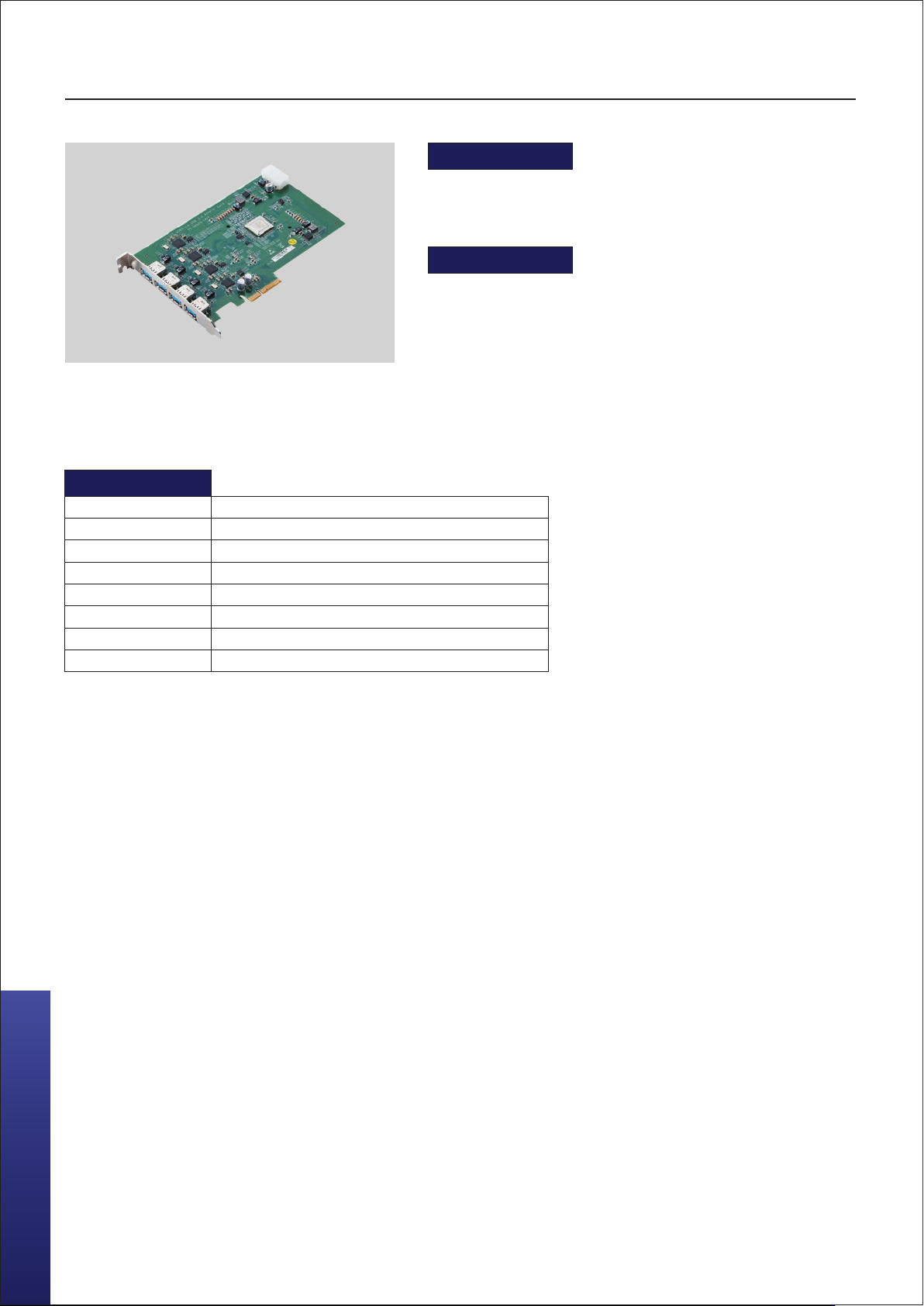

USB3.0 4ch图像输入板
USB3.0相机用4ch图像输入板
特 点
产品系列
型号
端口数量
主机I/F
动作电源
主机控制器
支持操作系统
已完成动作确认的相机
外形尺寸
USB3-4ch
USB3.0 StandardA×4端口
PCI Express Gen3×4车道线
板载DC5V
FL1100-1Q0-EX（FRESCO）
Windows7/8/10和Linux
OMRON SENTECH制USB3.0相机
167（W）×111.15（H）mm（突起部除外）
※请事先使用PC确认动作。
※请使用FRESCO Logic公司提供的最新版USB驱动。
63
各ch中搭载了USB3.0芯片的4ch图像输入板
采用PCI Express Gen3×4车道线，与采用Gen2×4车道线的产
品相比，使用多台高像素高速相机时，动作更加稳定。
附件
