3D SPI 操作手册 思泰克光电 科技有限公司 Page 14 Copyright by Sinic-T ek V isi on T ec hnolog y Co., L td. 所有不需要的框选完 成, 按菜 单 点删除。 注意按 Sh ift 进行框选是反选功能,鼠标右击清除选 择模式。

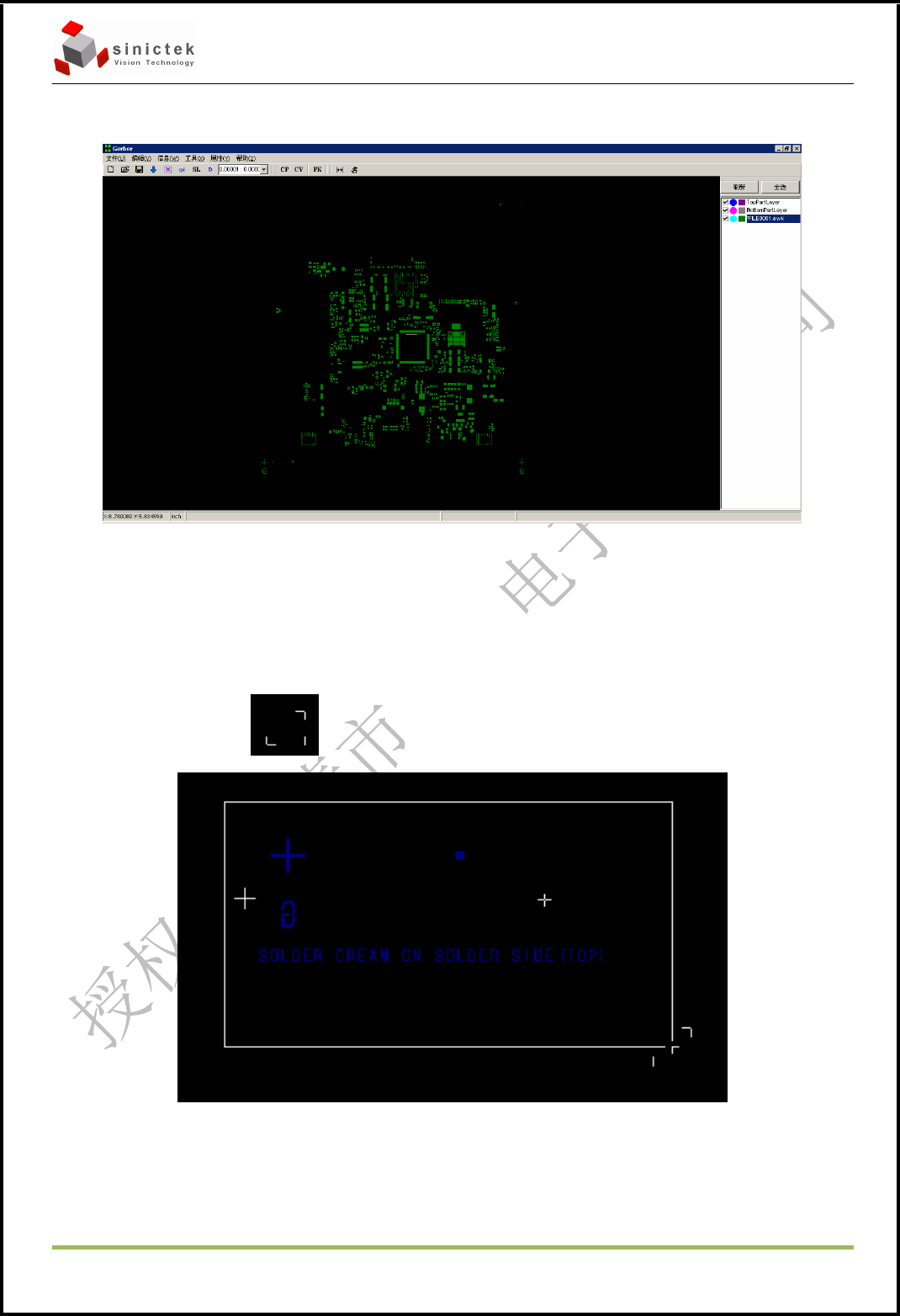

3D SPI 操作手册 思泰克光电科技有限公司
Page 13 Copyright by Sinic-Tek Vision Technology Co., Ltd.
点击导入。
确认没问题后点 OK 进行退出。
4.1.2 删除线
描述:删除不需要的数据,现在有 4 种选择方式进行删除
第一种:框内选择删除
键盘按 W 鼠标会变化为 框选择不需要的焊盘

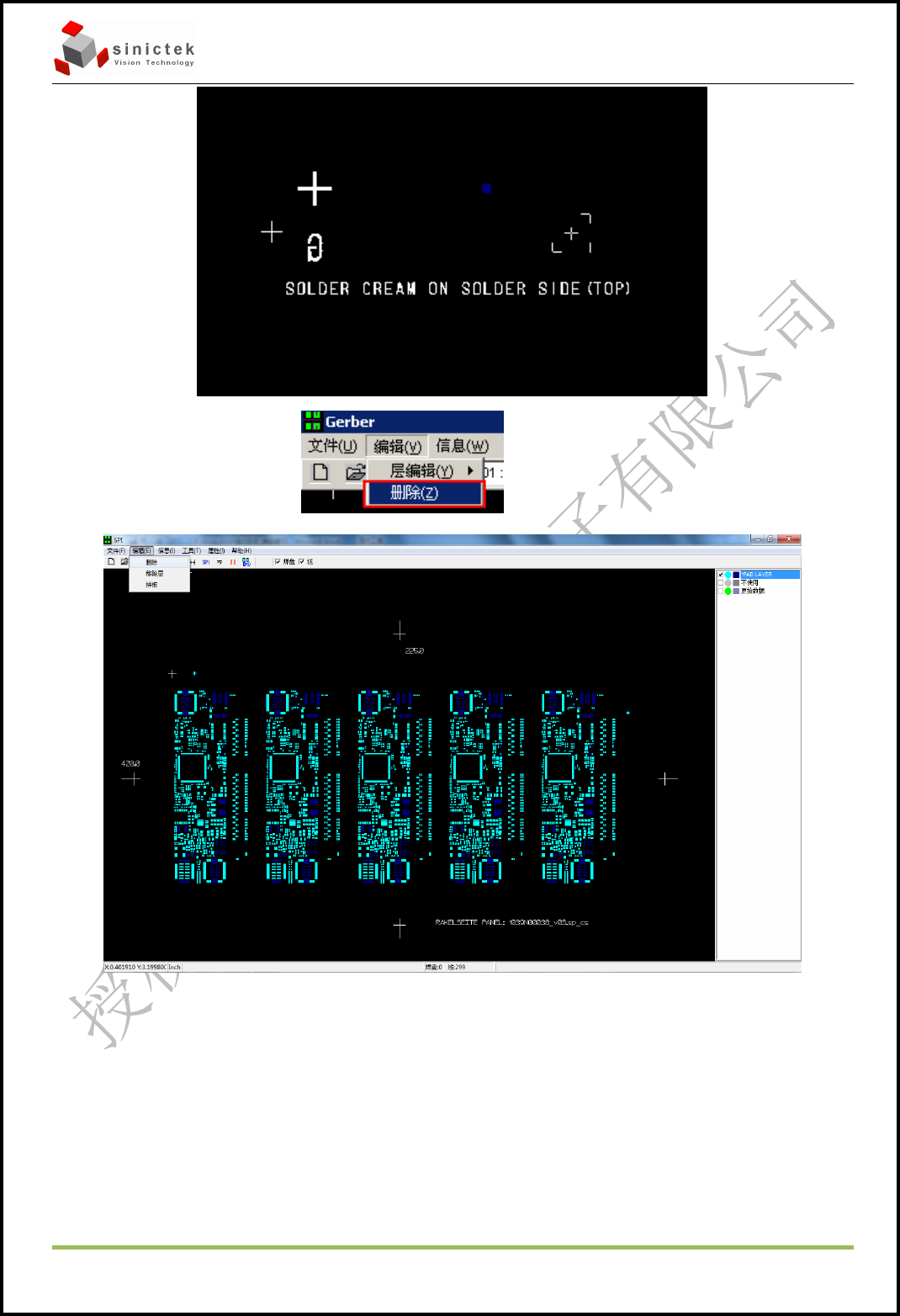

3D SPI 操作手册 思泰克光电科技有限公司
Page 14 Copyright by Sinic-Tek Vision Technology Co., Ltd.
所有不需要的框选完成,按菜单 点删除。
注意按 Shift 进行框选是反选功能,鼠标右击清除选择模式。

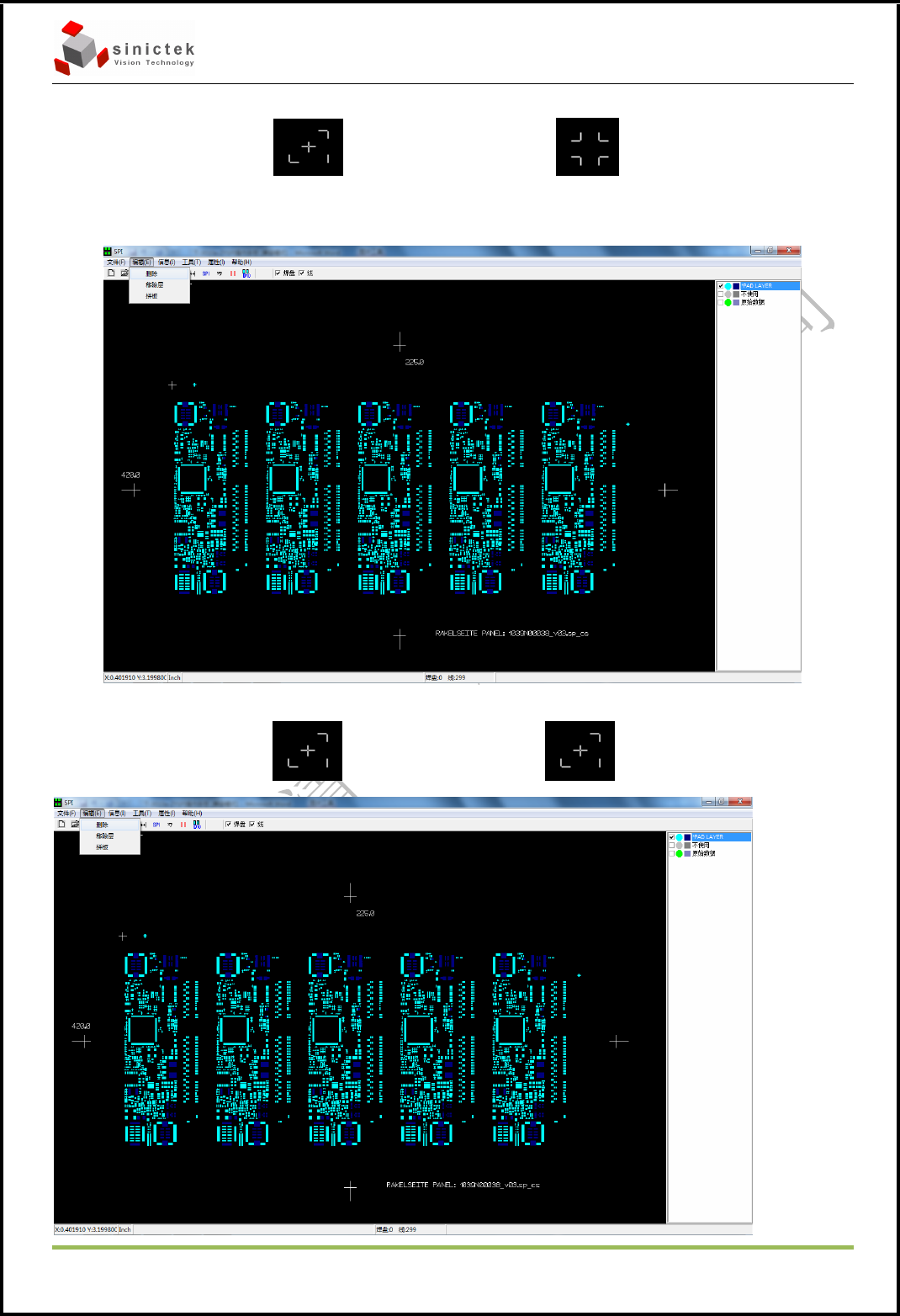

3D SPI 操作手册 思泰克光电科技有限公司
Page 15 Copyright by Sinic-Tek Vision Technology Co., Ltd.
第二种:框外选择删除
按快捷键盘 W 鼠标会变化为 按快捷键 I 鼠标会变化为 进行反选
把要的图形框选,发现其它都变成白色,说明已经选择。
点击删除按钮把不需要的图形删除。
第三种:框碰撞选择删除
按快捷键盘 W 鼠标会变化为 按快捷键 C 鼠标会变化为 进行碰撞选择
