第四种：根据 Dcode 选择删除
按快捷键 W 鼠标会变化为 。进行框选或点选。选择后按快捷组合键 Ctrl+S 进行相同 Dcode 选择。
选择后按删除 按钮进行删除。
4.1.3 数据处理
描述：对数据进行处理并输出需要的 MDB 文件
点击快捷键
3D SPI 操作手册 思泰克光电科技有限公司
Page 17 Copyright by Sinic-Tek Vision Technology Co., Ltd.
下一步骤操作很简单首先点击“提取焊盘”按钮，其次点击“保存数据库“,可以点浏览查看保存数据库
的位置，最后点退出。
当数据库保存完毕，点击浏览找到数据库位置。
用 PEdit 软件打开刚才生成的程序，最后是退出软件。
4.1.4 Gerber 拼板
注意：进行拼板前先进行提取焊盘，后进行自动拼板。
选择要拼板的Gerber图形 ：
3D SPI 操作手册 思泰克光电科技有限公司
Page 18 Copyright by Sinic-Tek Vision Technology Co., Ltd.

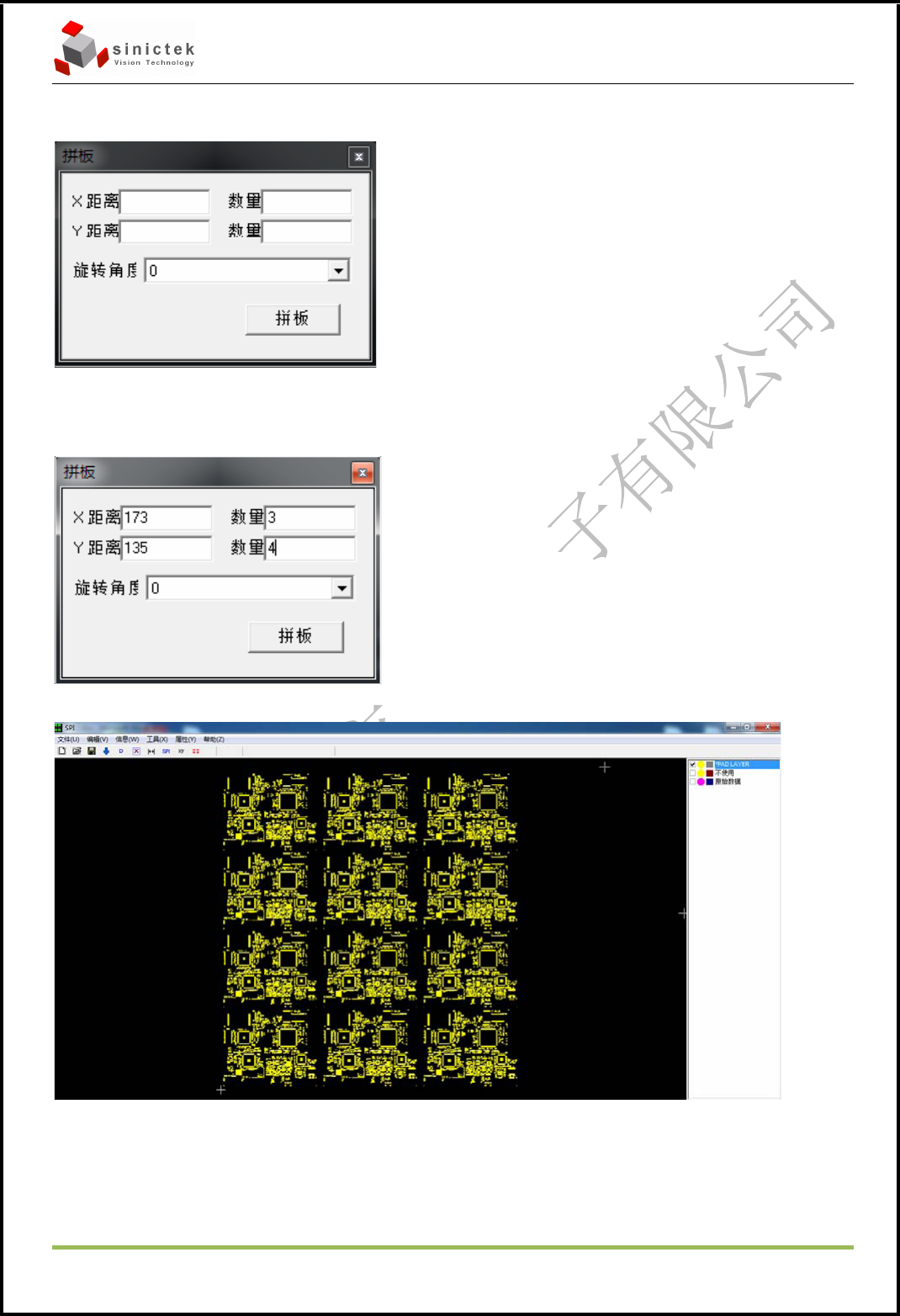

输入要拼板的信息。
如X方形：173 数量：3
Y方形：135 数量：4
进行输出。
Gerber 其它角度拼板
带角度拼板操作方法如上。
