3D SPI 操作手册 思泰克光电 科技有限公司 Page 20 Copyright by Sinic-T ek V isi on T ec hnolog y Co., L td. 导入 CAD 坐标数据。 CA D 坐标导入后，点击快捷键 XY ，调整 C AD 坐标到 焊盘中心位 置：
3D SPI 操作手册 思泰克光电科技有限公司
Page 19 Copyright by Sinic-Tek Vision Technology Co., Ltd.

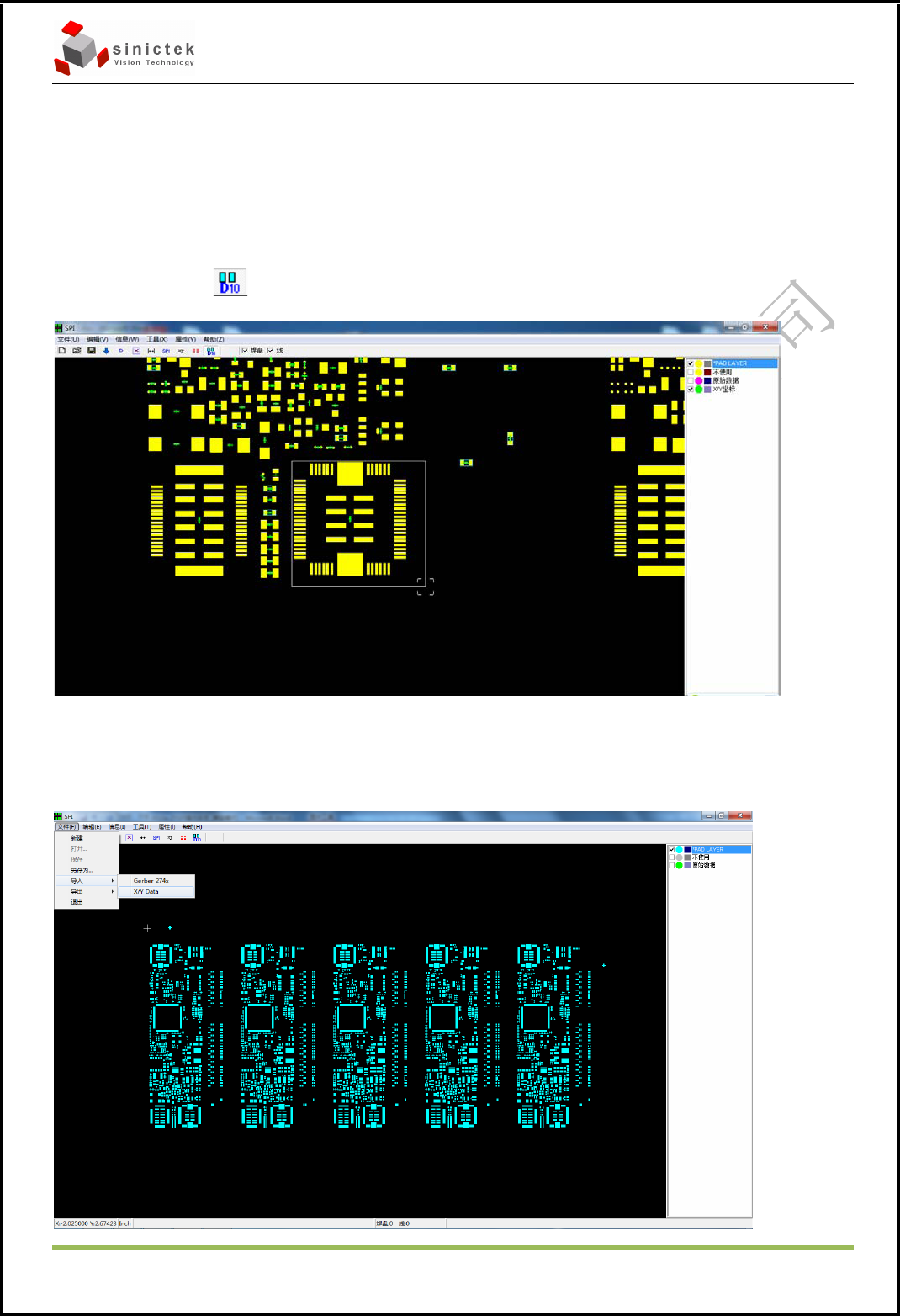

4.1.5 Gerber 自动引脚命名
注意：引脚自动命名前必须先导入Gerber数据、导入XY坐标文件、提取焊盘。
鼠标调整为选择模式（快捷键W）或碰撞选择模式（快捷键W后C）
点击自动命名按钮：
进行框选后会自动命名。
4.1.6 Gerber两个引脚自动命名
注意：引脚自动命名前必须先导入Gerber数据、导入XY坐标文件、提取焊盘。
处理后的数据如下图所示：
3D SPI 操作手册 思泰克光电科技有限公司
Page 20 Copyright by Sinic-Tek Vision Technology Co., Ltd.

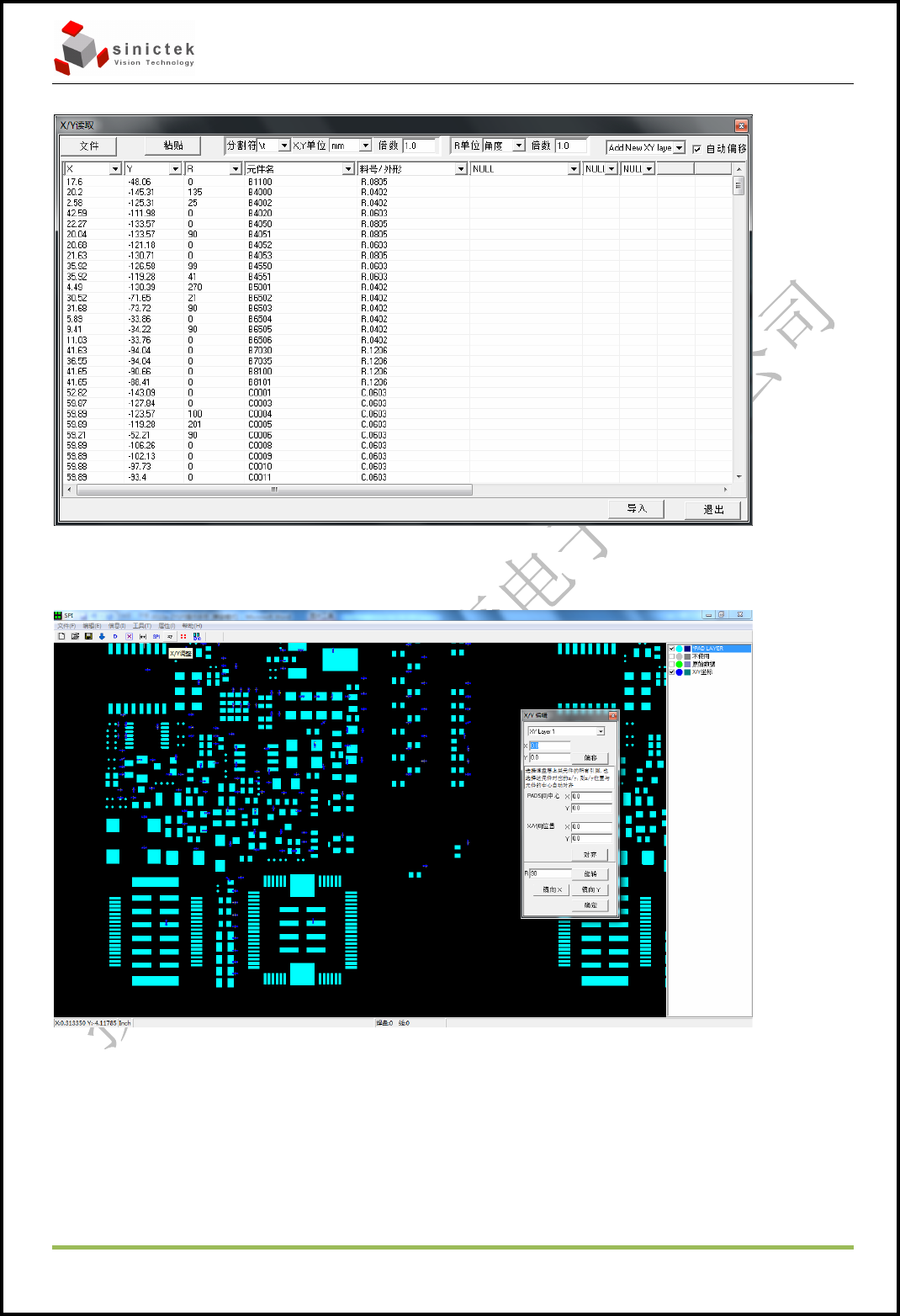

导入CAD坐标数据。
CAD坐标导入后，点击快捷键XY，调整CAD坐标到焊盘中心位置：
3D SPI 操作手册 思泰克光电科技有限公司
Page 21 Copyright by Sinic-Tek Vision Technology Co., Ltd.

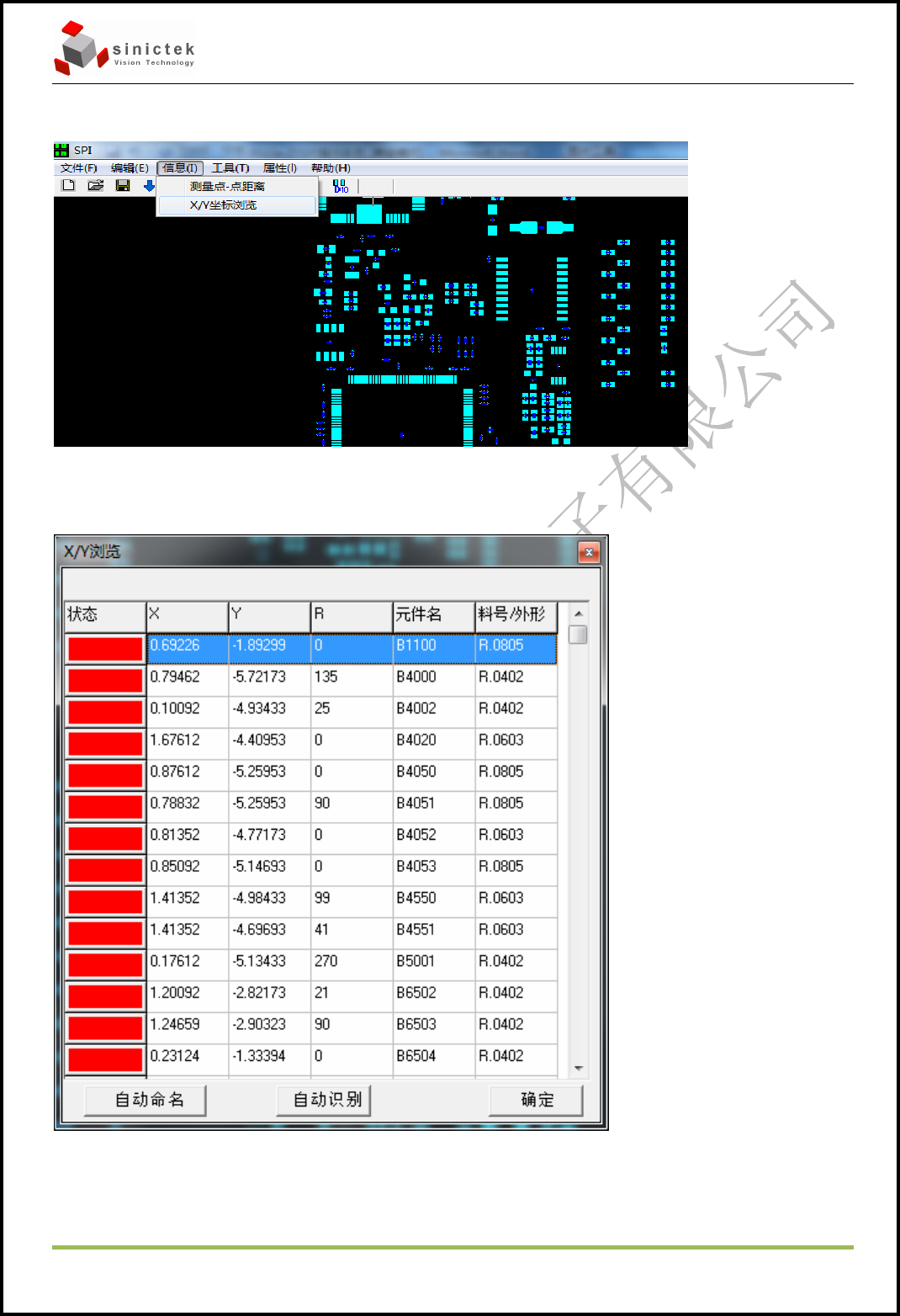

打开信息窗->X/Y坐标浏览 ：
点击X/Y坐标浏览弹出如下图所示：
点击自动命名会自动和库中有的进行匹配。
