3D SPI 操作手册 思泰克光电科技有限公司
Page 27 Copyright by Sinic-Tek Vision Technology Co., Ltd.
五． 软件界面介绍
5.1 用户主界面User Interface

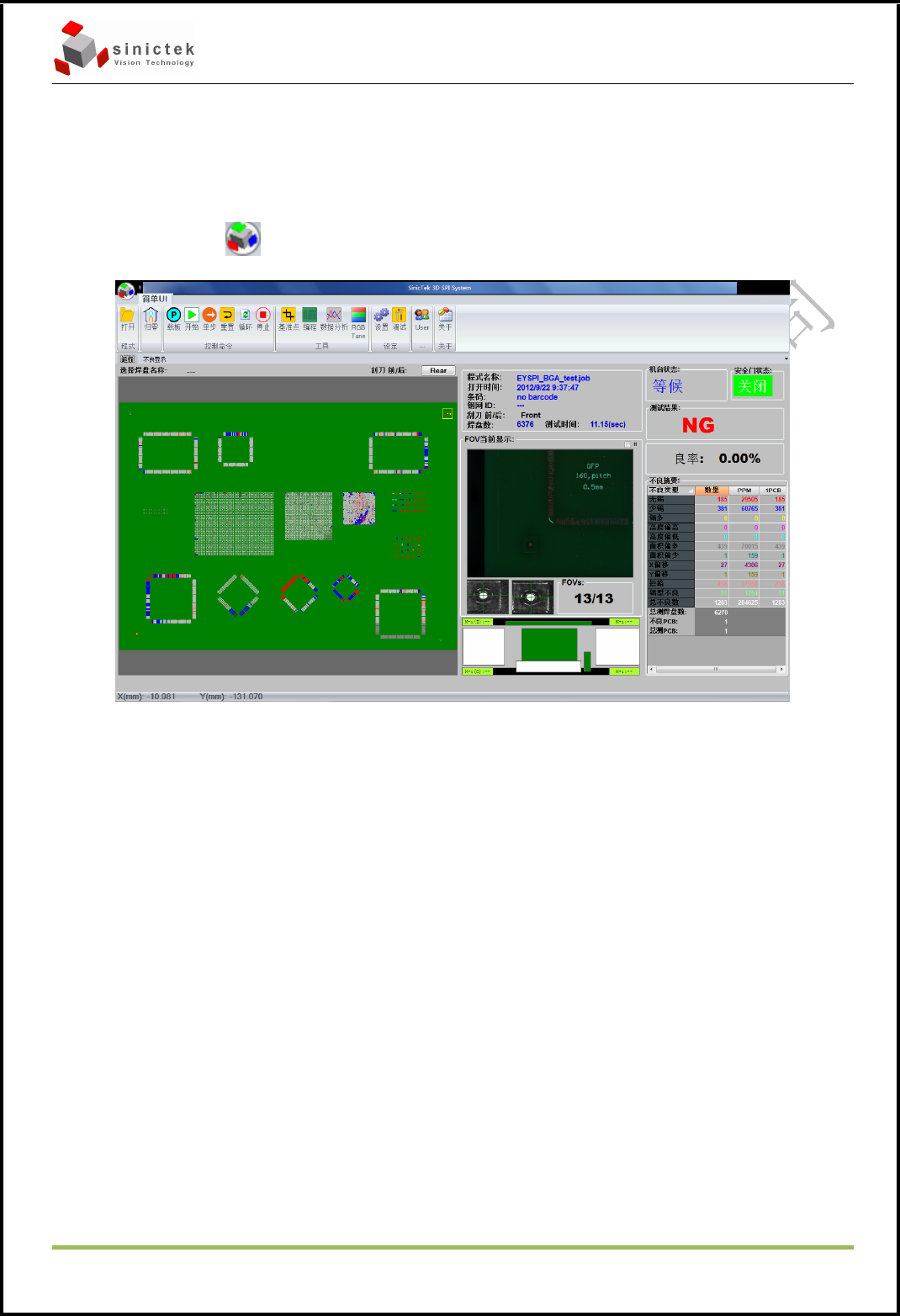

从桌面双击 打开UI主界面，如下图所示
－Load 导入 Job 文件。
－Home 是归零。
－Park 回到装 PCB 板的位置。
－Start 机器运行，测试 PCB 板。
－Cycle 循环的检测。
－PEdit 对一些参数的设置。
－SPCviewer 查看、分析测得结果。
－Teach 用手工做一个 Job 文件，（机器内要有板子）。
－Setting 对一些功能的打开与关闭。
3D SPI 操作手册 思泰克光电科技有限公司
Page 28 Copyright by Sinic-Tek Vision Technology Co., Ltd.
5.2 编程软件 PEditor
5.2.1 软件概述：Peditor 软件的功能是对焊盘检测前的参数进行设置；所需设定
的内容包括：PCB 板的大小、焊点的分布状况，检测路径、检测结果的控制
范围（比如体积，面积，高度，拉尖、（X，Y）移位的上下限）等。
5.2.2 运行软件
从桌面双击快捷图标 打开界面，如下图示：
5.2.4 点击 打开菜单，找到 ZYSPI 制作好并生成的 mdb 格式的焊盘文件的储存
位置
找到所需的.mdb 文件，点击“打开”按钮，Job 导入；则进入下图:
3D SPI 操作手册 思泰克光电科技有限公司
Page 29 Copyright by Sinic-Tek Vision Technology Co., Ltd.
5.2.5 界面
5.2.5.1 软件界面采用图标式功能按键，只要鼠标点到即会启动相应功能，按键如
下图：
5.2.5.2 常用功能按键：
Pad Condition——检测参数设定
Mark——标示 Mark 点
Scan——路径优化
Edit——编辑焊盘
