3D SPI 操作手册 思泰克光电科技有限公司
Page 28 Copyright by Sinic-Tek Vision Technology Co., Ltd.
5.2 编程软件 PEditor
5.2.1 软件概述：Peditor 软件的功能是对焊盘检测前的参数进行设置；所需设定
的内容包括：PCB 板的大小、焊点的分布状况，检测路径、检测结果的控制
范围（比如体积，面积，高度，拉尖、（X，Y）移位的上下限）等。

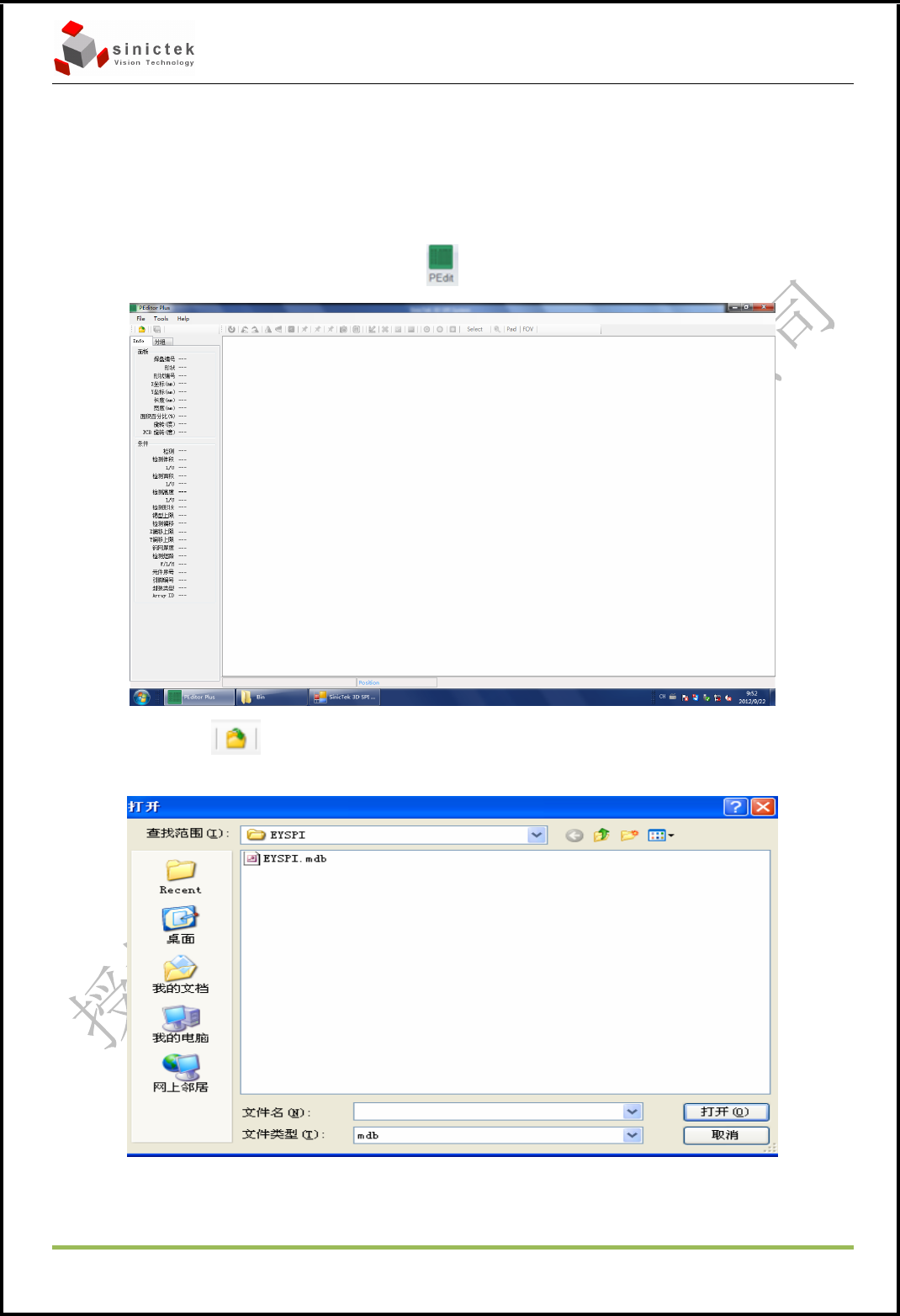

5.2.2 运行软件
从桌面双击快捷图标 打开界面，如下图示：
5.2.4 点击 打开菜单，找到 ZYSPI 制作好并生成的 mdb 格式的焊盘文件的储存
位置
找到所需的.mdb 文件，点击“打开”按钮，Job 导入；则进入下图:
3D SPI 操作手册 思泰克光电科技有限公司
Page 29 Copyright by Sinic-Tek Vision Technology Co., Ltd.
5.2.5 界面
5.2.5.1 软件界面采用图标式功能按键，只要鼠标点到即会启动相应功能，按键如
下图：
5.2.5.2 常用功能按键：
Pad Condition——检测参数设定
Mark——标示 Mark 点
Scan——路径优化
Edit——编辑焊盘
3D SPI 操作手册 思泰克光电科技有限公司
Page 30 Copyright by Sinic-Tek Vision Technology Co., Ltd.
5.2.6 对检测指标的范围进行设定
对检测工艺范围进行设定，点击 ，弹出以下窗口
5.2.6.1 Check 选择你要检测的项目。（例如选定 Check Area，则会对面积进行
检测，不选择则不检测。）
- Check Height 检查高度；
- Check Shift 检查偏移量；
- Check Area 检查面积；
- Check Shape 检查形状；
- Check Volume 检查体积；
- Check Bridge 检查桥接；
设置完成之后，点击 OK；
5.2.6.2 在多选框中可调整各参数的控制范围
- Height USL/LSL 高度上下限值；
- Area USL/LSL 面积；
- Vol USL/LSL 体积上下限值；
- Shift X/Y X/Y 偏移；
- ShapeDelta 拉尖值上限；
- StenciHeight 钢网高度；
- Bridge 桥接参数设置；
设置完成之后，点击 OK
所有参数设置完毕，点击保存，则完成对焊盘参数的设定。
