3D SPI 操作手册 思泰克光电科技有限公司
Page 29 Copyright by Sinic-Tek Vision Technology Co., Ltd.

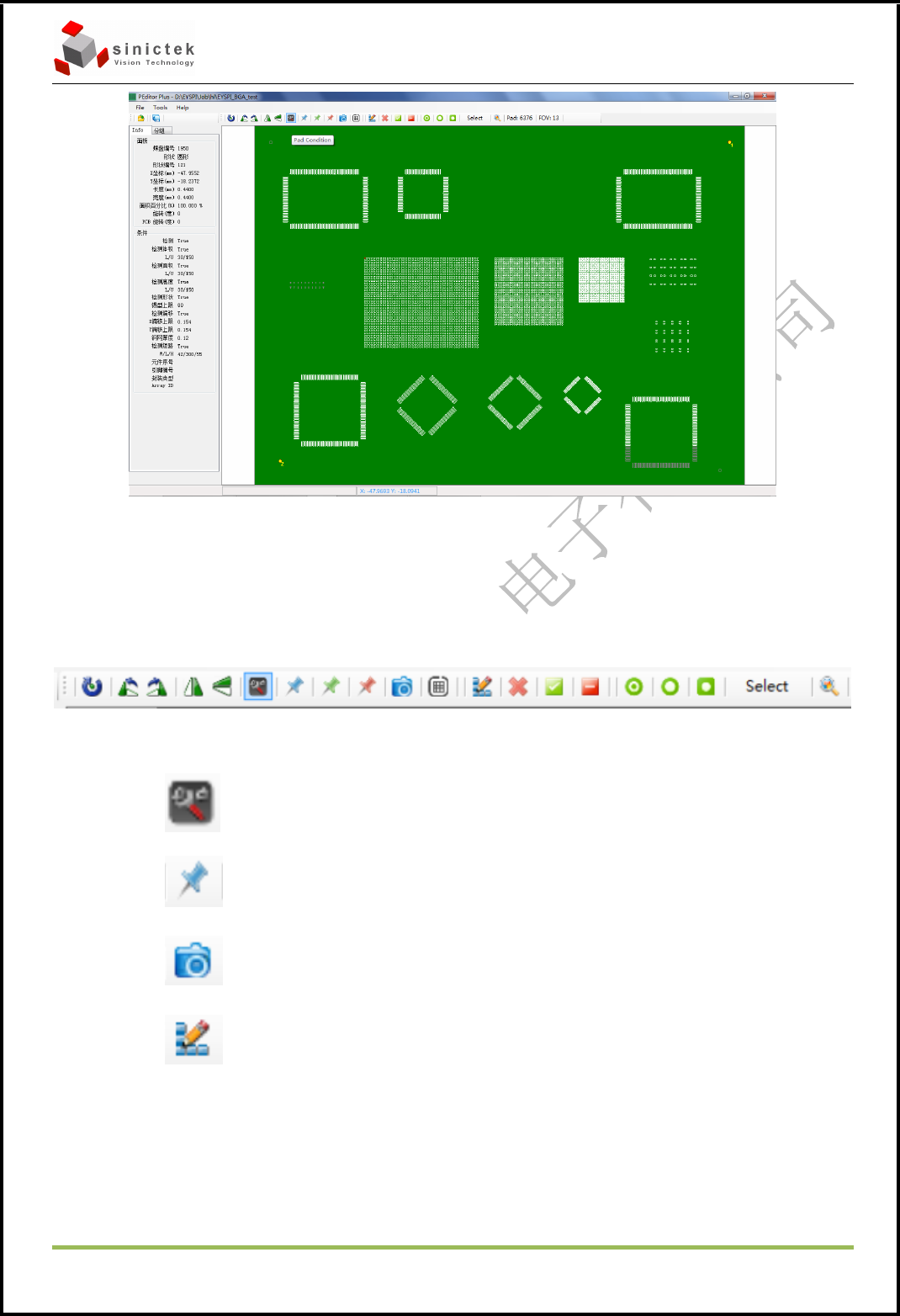

5.2.5 界面
5.2.5.1 软件界面采用图标式功能按键，只要鼠标点到即会启动相应功能，按键如
下图：
5.2.5.2 常用功能按键：
Pad Condition——检测参数设定
Mark——标示 Mark 点
Scan——路径优化
Edit——编辑焊盘
3D SPI 操作手册 思泰克光电科技有限公司
Page 30 Copyright by Sinic-Tek Vision Technology Co., Ltd.

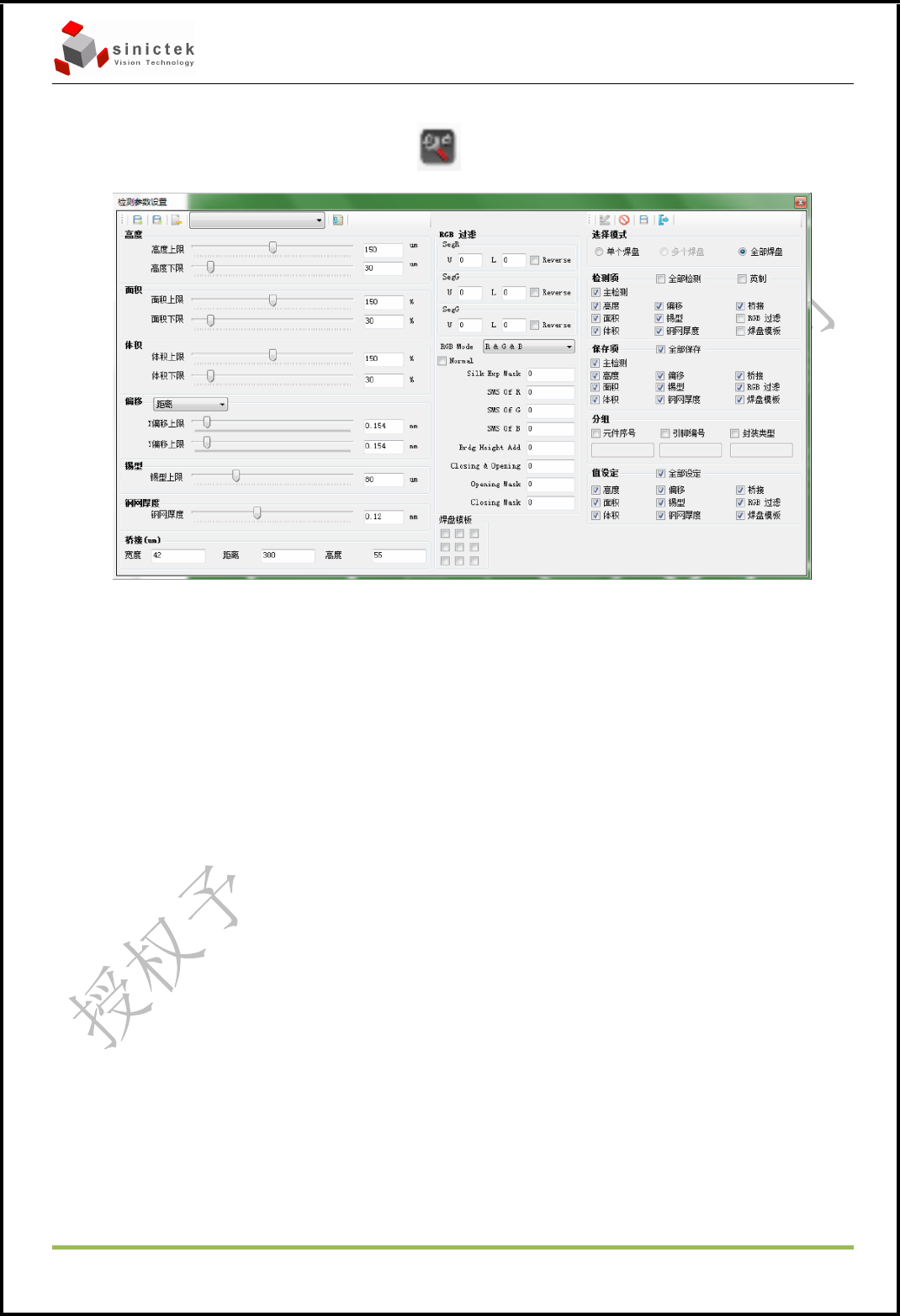

5.2.6 对检测指标的范围进行设定
对检测工艺范围进行设定，点击 ，弹出以下窗口
5.2.6.1 Check 选择你要检测的项目。（例如选定 Check Area，则会对面积进行
检测，不选择则不检测。）
- Check Height 检查高度；
- Check Shift 检查偏移量；
- Check Area 检查面积；
- Check Shape 检查形状；
- Check Volume 检查体积；
- Check Bridge 检查桥接；
设置完成之后，点击 OK；
5.2.6.2 在多选框中可调整各参数的控制范围
- Height USL/LSL 高度上下限值；
- Area USL/LSL 面积；
- Vol USL/LSL 体积上下限值；
- Shift X/Y X/Y 偏移；
- ShapeDelta 拉尖值上限；
- StenciHeight 钢网高度；
- Bridge 桥接参数设置；
设置完成之后，点击 OK
所有参数设置完毕，点击保存，则完成对焊盘参数的设定。
3D SPI 操作手册 思泰克光电科技有限公司
Page 31 Copyright by Sinic-Tek Vision Technology Co., Ltd.

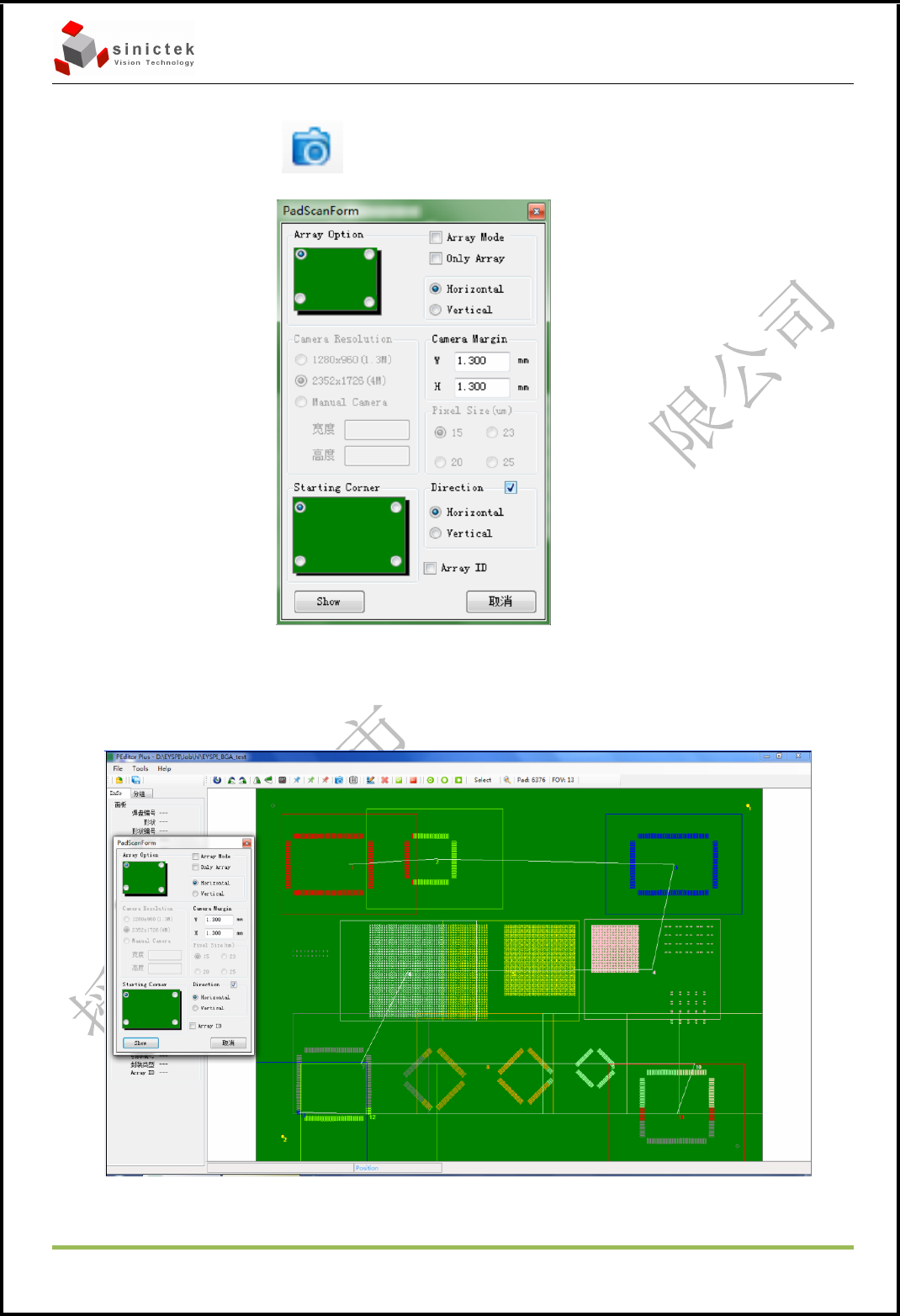

5.2.7 路径优化
5.2.7.1 点击 弹出窗口如图：
可以选择是否采用 Direction 方式进行优化，采用 Direction 方式可以选择 Horizonta
水平方向优化或 Vertical 垂直方向优化。
例：Direction 方式水平方向优化示意图如下：
点击 SHOW 按钮程序自动优化当前检测路径，点击保存，则程序参数设置结束。
