1 - 1 1 1 Ausgabe 1 0/2018 Siplace CAN Bus 111 4.12.2 Maschinen CAN Bus Struktur SX 2 /DX2 (ab Ma. Nr . N001/Mai 2015) Abb. 4.12 - 3 Maschinen CAN Bus Struktur SX2 und DX2
1 - 110
SIPLACE CAN Bus Ausgabe 10/2018
110

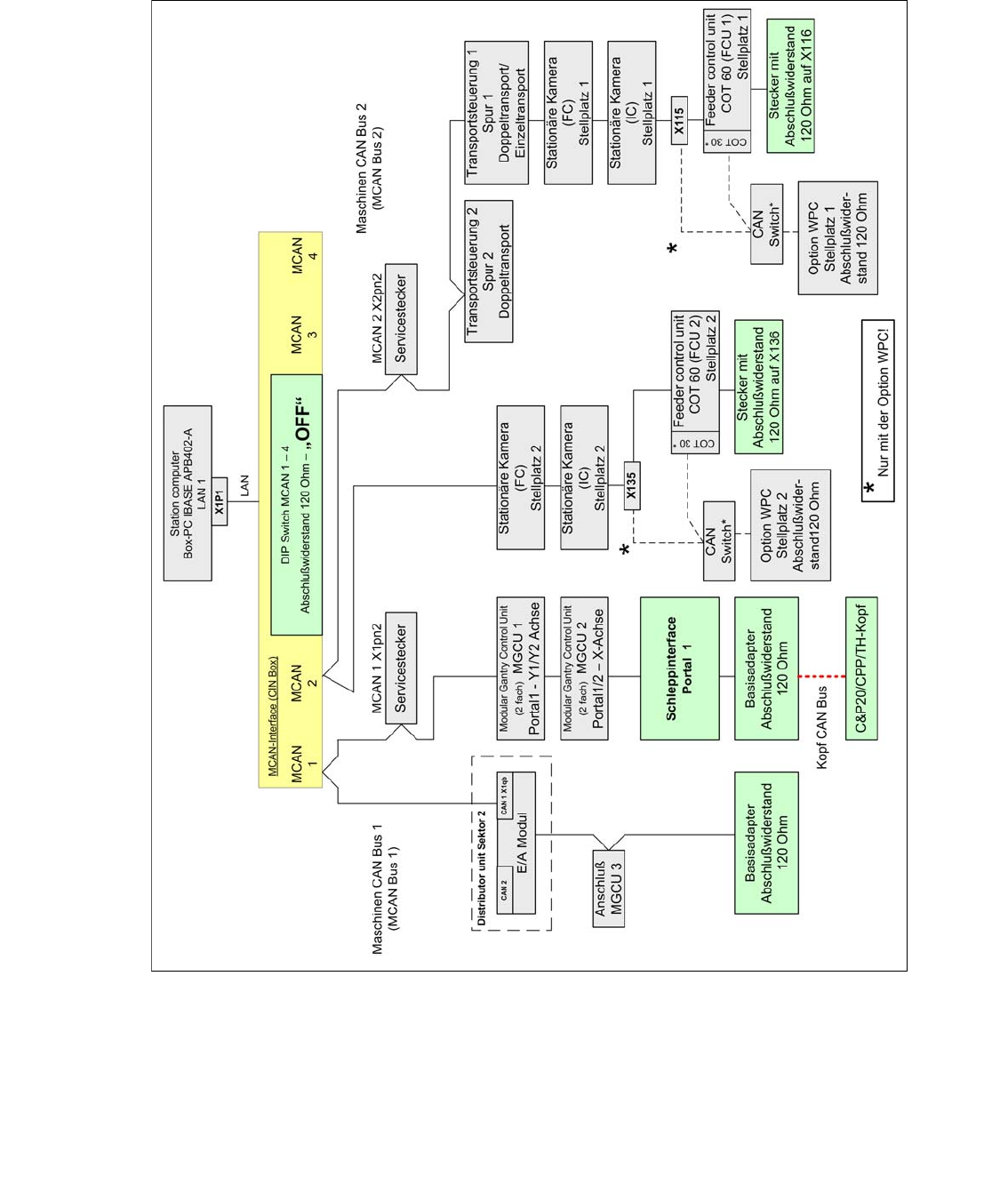

4.12.1 Maschinen CAN Bus Struktur SX1 /DX1 (ab Ma. Nr. N001/Mai 2015)
Abb. 4.12 - 2 Maschinen CAN Bus Struktur SX1 und DX1
1 - 111
Ausgabe 10/2018 Siplace CAN Bus
111

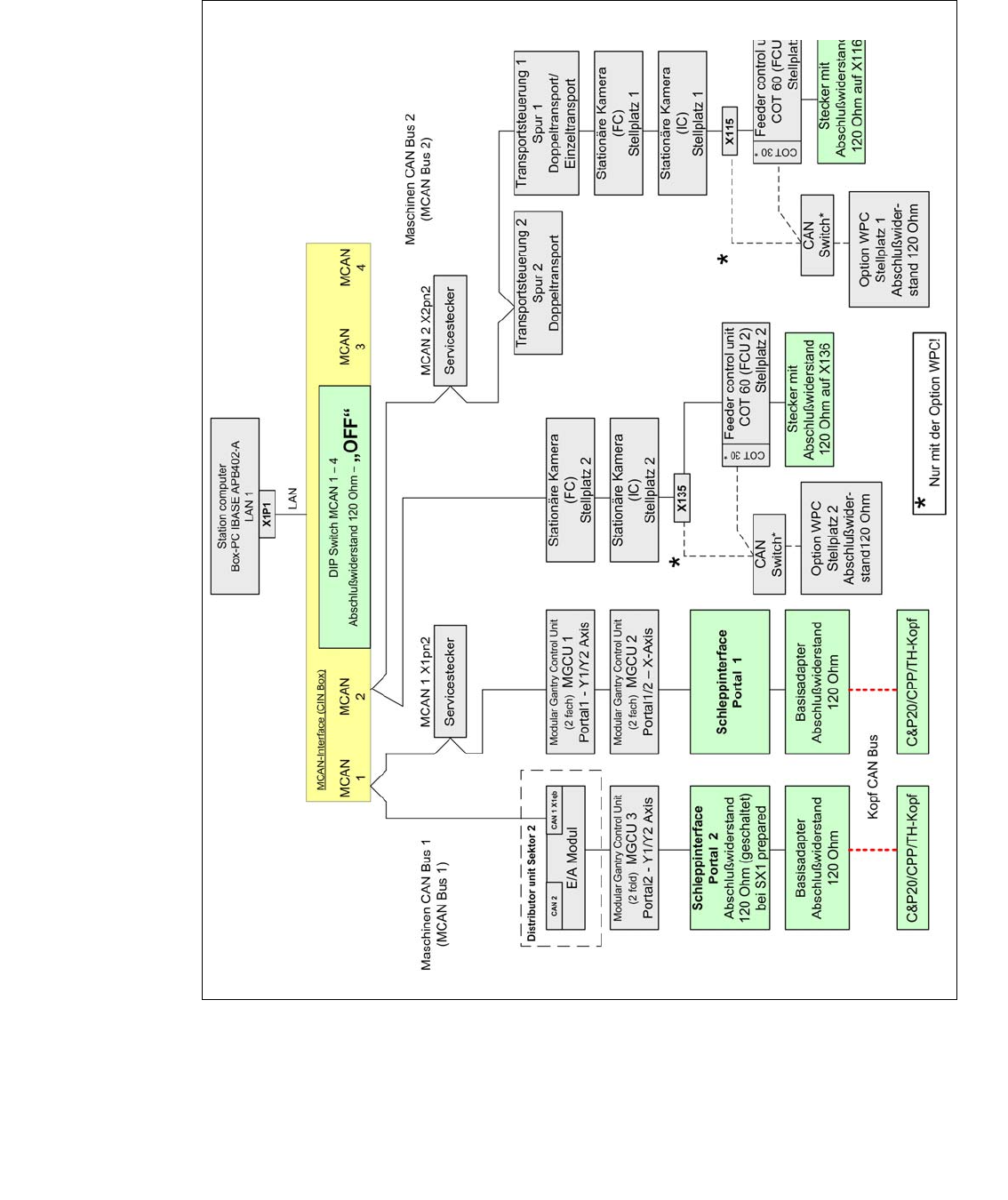

4.12.2 Maschinen CAN Bus Struktur SX2 /DX2 (ab Ma. Nr. N001/Mai 2015)
Abb. 4.12 - 3 Maschinen CAN Bus Struktur SX2 und DX2
1 - 112
SIPLACE CAN Bus Ausgabe 10/2018
112
4.12.3 Gantry CAN Bus Struktur SX1/2 und DX1/2
Abb. 4.12 - 4 Gantry CAN Bus Struktur SX1/2 und DX1/2
