1 - 41 Ausgabe 1 0/2018 Siplace CAN Bus 41 4.4 Überblick CAN Bus Strukturen HF und HF/3
1 - 40
SIPLACE CAN Bus Ausgabe 10/2018
40
Bemerkungen:
1 - 41
Ausgabe 10/2018 Siplace CAN Bus
41
4.4 Überblick CAN Bus Strukturen HF und HF/3
1 - 42
SIPLACE CAN Bus Ausgabe 10/2018
42
4.5 CAN Bus Struktur HF
4.5.1 Allgemeine Unterschiede
Grundsätzlich muss mit folgenden Unterschieden bei den gelieferten HF Maschinen gerechnet
werden.
– Kommunikationsbaugruppen 2x KSP 352 bzw. eine KSP 354
– HF Maschinen mit einem CAN Bus für beide Bestückbereiche, wird nur unterstützt mit der Sta-
tionssoftware 504.xx
– HF Maschinen ab der Stationsoftware 505.xx unterstützen nur die CAN Bus struktur mit einem
CAN Bus pro Bestückbereich.
– Bei den Kabelbäumen wird zwischen altem Kabelbaum und dem Universalkabelbaum (neu)
unterschieden.
Daraus folgt: 4
Es muss bei der Überprüfung oder beim Austauch der Kommunikationsbaugruppen auf die Ab-
schlußwiderstände geachtet werden. D.h. die physikalische Überprüfung ist dringend notwendig!

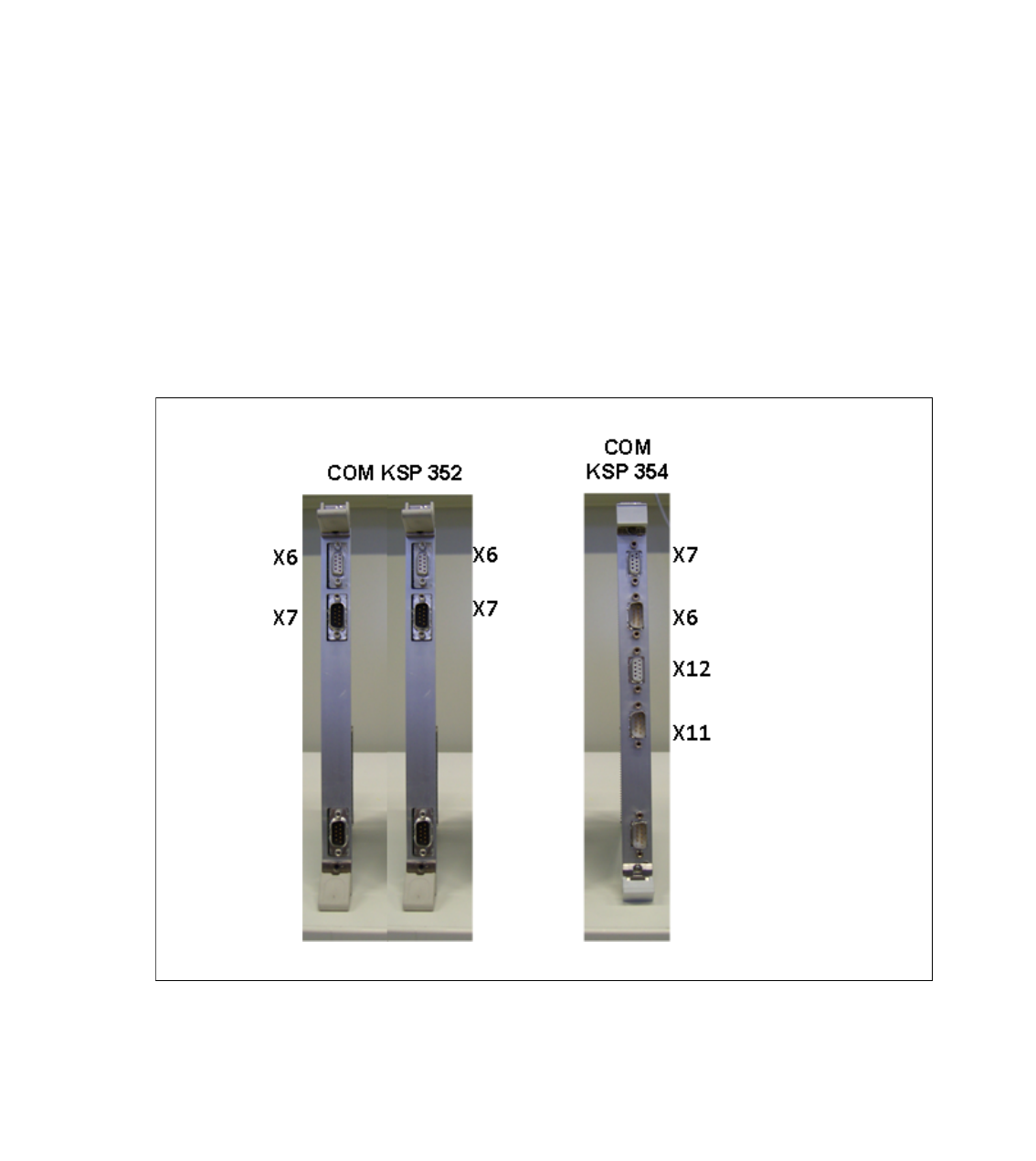

Abb. 4.5 - 1 Kommunikationsbaugruppen KSP 352 und KSP 354
