Installations- und Konfigurationsanleitung SIPLACE Explorer 4 Konfiguration
Ausgabe 05/2007 DE 4.1 Standard Monitoring Application (Überwachungsanwendung)
57
4.1.1.2 Schritt 1 - Linien-Liste editieren
→ Legen Sie hier die entsprechende Fertigungslinie oder mehrere Fertigungslinien an.
4

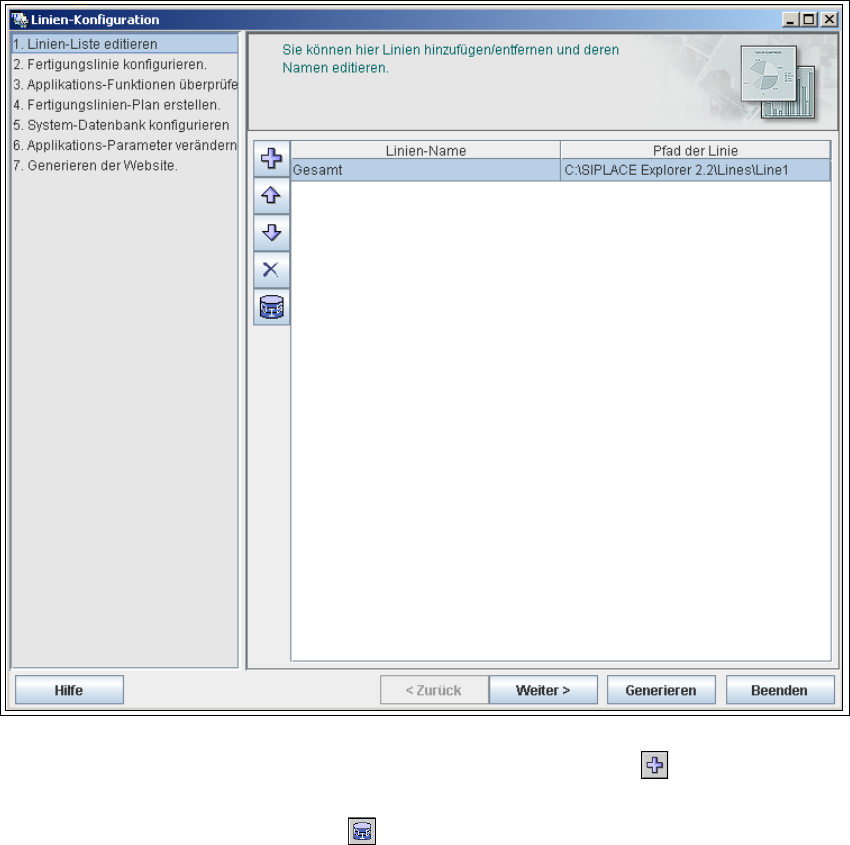

Abb. 4 - 2 Schritt 1: Linien-Liste editieren
→ Legen Sie neue Fertigungslinien über das Symbol Linie hinzufügen an.
→ Sie können eine vorhandene Fertigungslinie über den OIS-Import importieren. Betätigen Sie
dazu das Symbol OIS-Import Linie .
4 Konfiguration Installations- und Konfigurationsanleitung SIPLACE Explorer
4.1 Standard Monitoring Application (Überwachungsanwendung) Ausgabe 05/2007 DE
58
→ Das Dialogfenster OIS-Linien importieren öffnet sich.
4

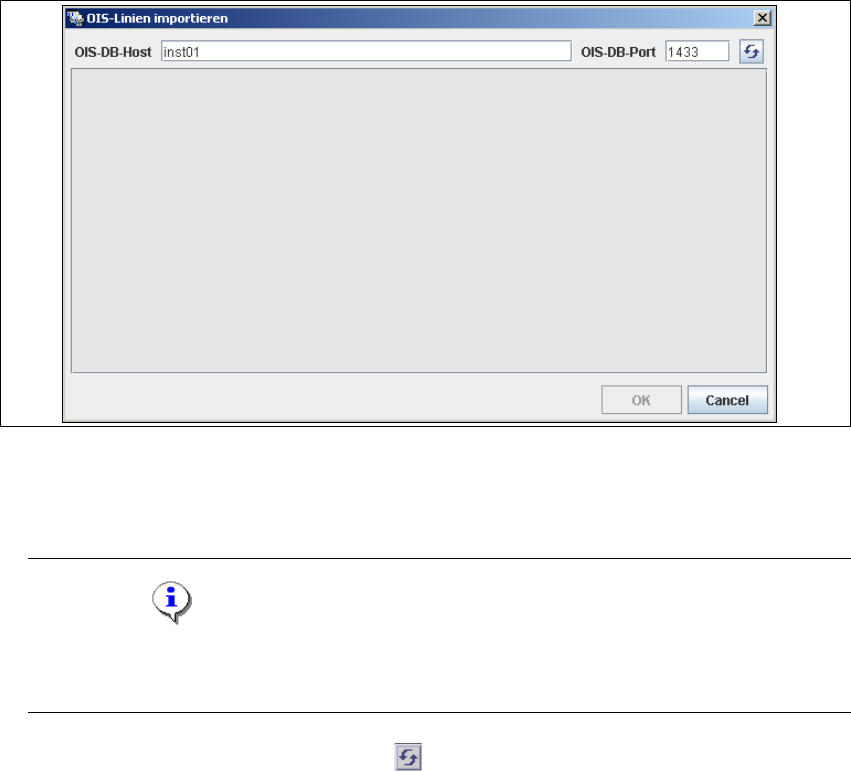

Abb. 4 - 3 Schritt 1: OIS-Linien importieren
→ Geben Sie in dem Feld OIS-DB-Host den OIS-DB Hostnamen und in dem Feld OIS-DB-Port
den OIS-DB Port ein.
HINWEIS
Haben Sie MSDE 2000 installiert, müssen Sie hier die bei der Installation angezeigten
MSDE-Portnummer angeben. 4
→ Betätigen Sie das Symbol Aktualisieren .
Installations- und Konfigurationsanleitung SIPLACE Explorer 4 Konfiguration
Ausgabe 05/2007 DE 4.1 Standard Monitoring Application (Überwachungsanwendung)
59
→ Alle Fertigungslinien werden angezeigt, die zum Inport aus OIS zur Verfügung stehen.
4

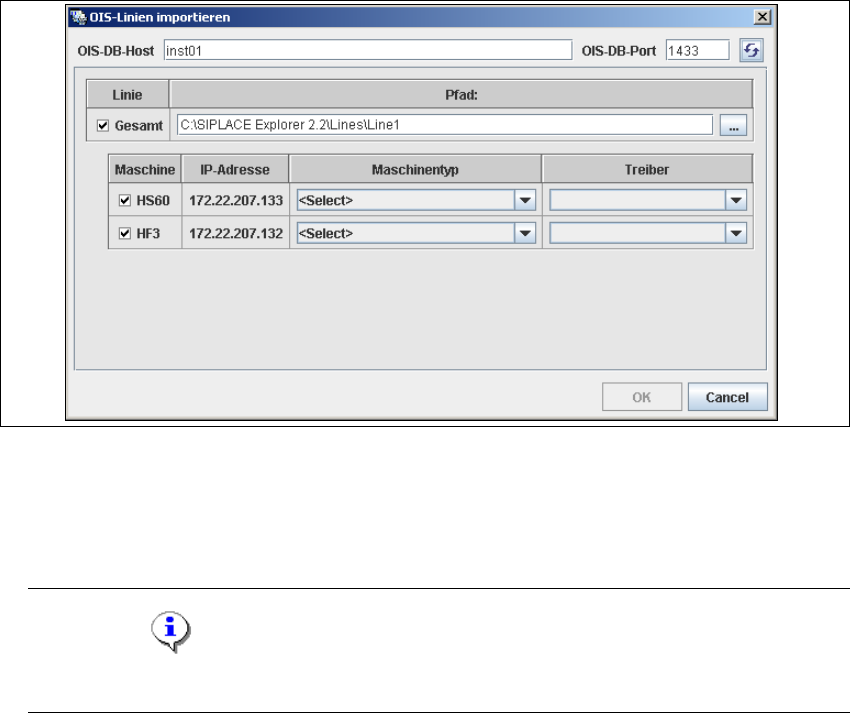

Abb. 4 - 4 Schritt 1: OIS-Linien importieren
→ Wählen Sie jetzt für jede Fertigungslinie unter Maschinentyp zu jeder Station den
entsprechenden Maschinentyp aus. Nach dieser Auswahl wird im Feld Treiber der richtige
OIS-Maschinen-Treiber automatisch angepasst.
HINWEIS
Die Maschinentypen jeder Fertigungslinie werden als bekannt vorausgesetzt. 4
→ Haben Sie alle Einstellungen vorgenommen, bestätigen Sie Ihre Auswahl mit OK.
