Käyttöohje SIPLACE SX1/SX2 3 Tekniset tiedot ja moduulit Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 3.3 Mitat ja paino 103 3.3.3 A vatun suojakannen korkeus 3 Kuva 3.3 - 2 Avatun suojakannen korkeus - mitat milli…
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE SX1/SX2
3.3 Mitat ja paino Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
102
3.3.2 Mitat
3.3.2.1 SX1/SX2 -automaatin mitat
3
Kuva 3.3 - 1 SX1/SX2 -automaatin mitat (1 komponenttivaunu sisäpuolella, 1 komponenttivaunu ulkopuolella)
Käyttöohje SIPLACE SX1/SX2 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 3.3 Mitat ja paino
103

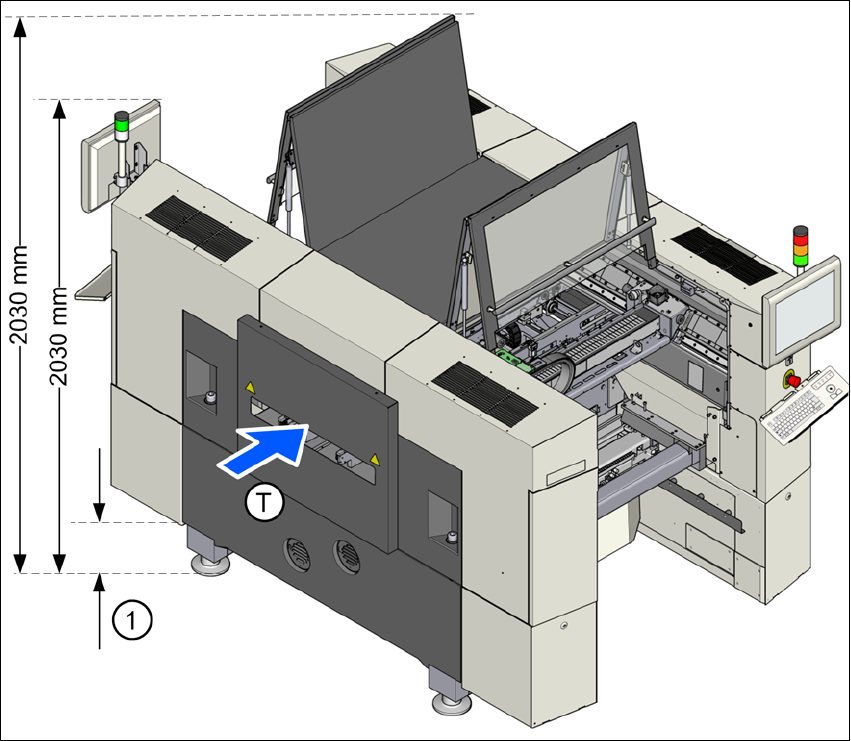

3.3.3 Avatun suojakannen korkeus
3
Kuva 3.3 - 2 Avatun suojakannen korkeus - mitat millimetreinä
Ilmoitetut mitat koskevat piirilevyjen suurinta mahdollista kuljetuskorkeutta 950 mm.
(1) Korkeus vaihtelee asetetun piirilevyjen kuljetuskorkeuksen perusteella.
– piirilevyjen kuljetuskorkeus 900 mm = 120 mm ± 15 mm
– piirilevyjen kuljetuskorkeus 930 mm = 150 mm ± 15 mm
– piirilevyjen kuljetuskorkeus 950 mm = 170 mm ± 15 mm
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE SX1/SX2
3.3 Mitat ja paino Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
104
3.3.4 Komponenttivaunujen järjestelyalueen säteet automaatin SIPLACE SX1/
SX2 yhteydessä
3

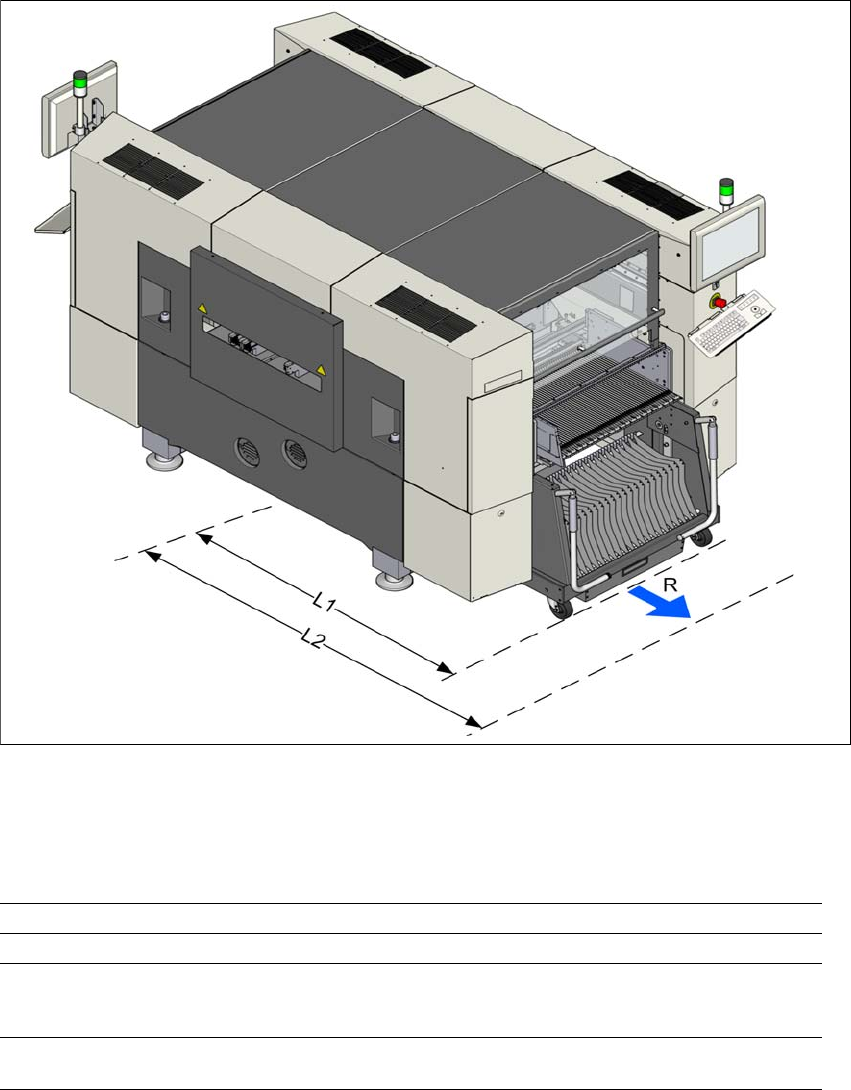

Kuva 3.3 - 3 Komponenttivaunujen järjestelyalueen säteet automaatin SX1/SX2 yhteydessä
Komponenttivaunujen järjestelyalueen säteet R automaatin SX1/SX2 yhteydessä ovat seuraavat:
3
3
Paikoituspaikka 1 (ulkona) Paikoituspaikka 2 (sisällä)
Järjestelyalueen säde R 760 mm 760 mm
Etäisyys L1: koneen keskus-
tasta komponenttivaunun ulko-
reunaan
1300 mm 1175 mm
Etäisyys L2: Koneen keskus-
tasta seinään
2060 mm 1935 mm
