4.2.2 Paineilman syöttö
4

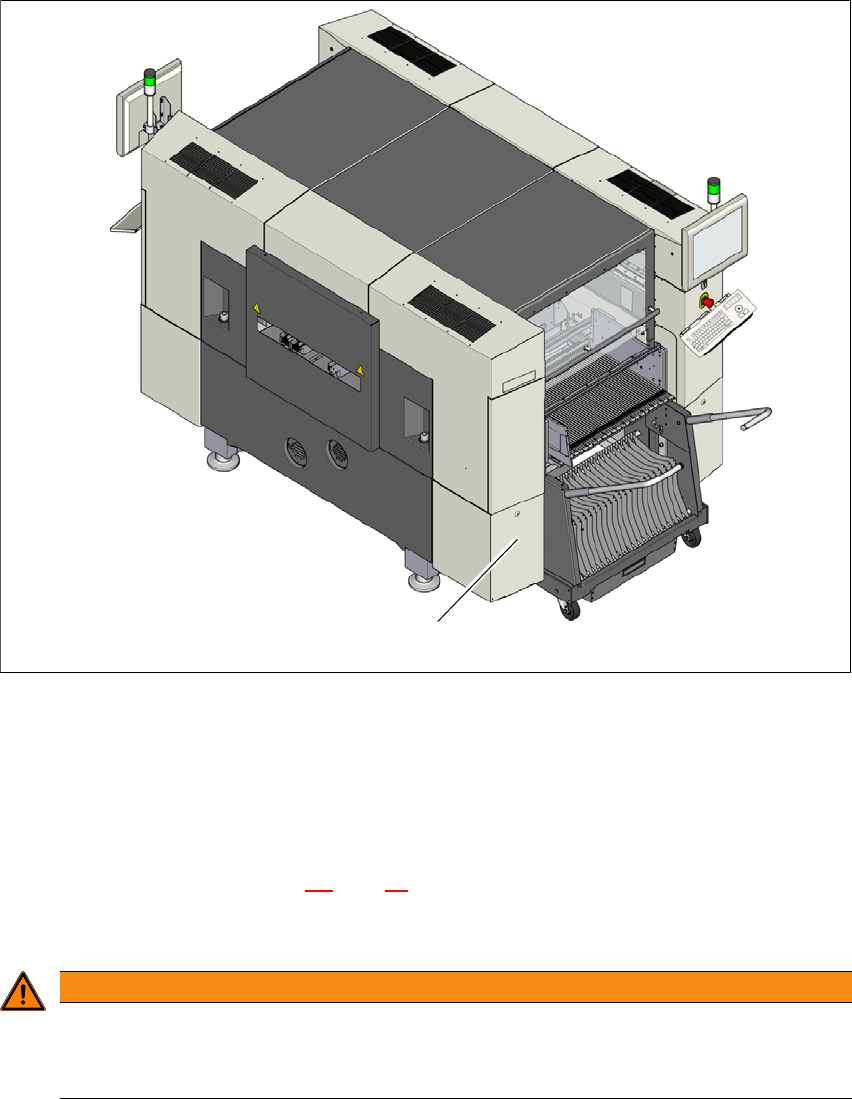

Kuva 4.2 - 1 Paineilman syöttöjärjestelmän sijainti automaatissa
(1) Paineilman syöttöjärjestelmän asennuspaikka
4.2.2.1 Paineilman syötön tarkastaminen
Tarkasta, täyttääkö paineilman syöttöjärjestelmä koneen teknisissä tiedoissa määritellyt vaati-
mukset (ks. taulukko kappaleessa 3.2
, sivu 98).
Kirjaa ylös paineilman ominaisuudet sijoituspaikalla.
4
(1)
VAROITUS
Loukkaantumisvaara!
Paineistuneet paineilmalinjat voivat aiheuttaa loukkaantumisen!
Älä koskaan avaa paineistuneita paineilmalinjoja.
Käyttöohje SIPLACE SX1/SX2 4 Asentaminen ja käyttöönotto
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 4.2 Sijoituspaikan infrastruktuuri
183
4.2.2.2 Paineilman liitäntä automaatilla
4

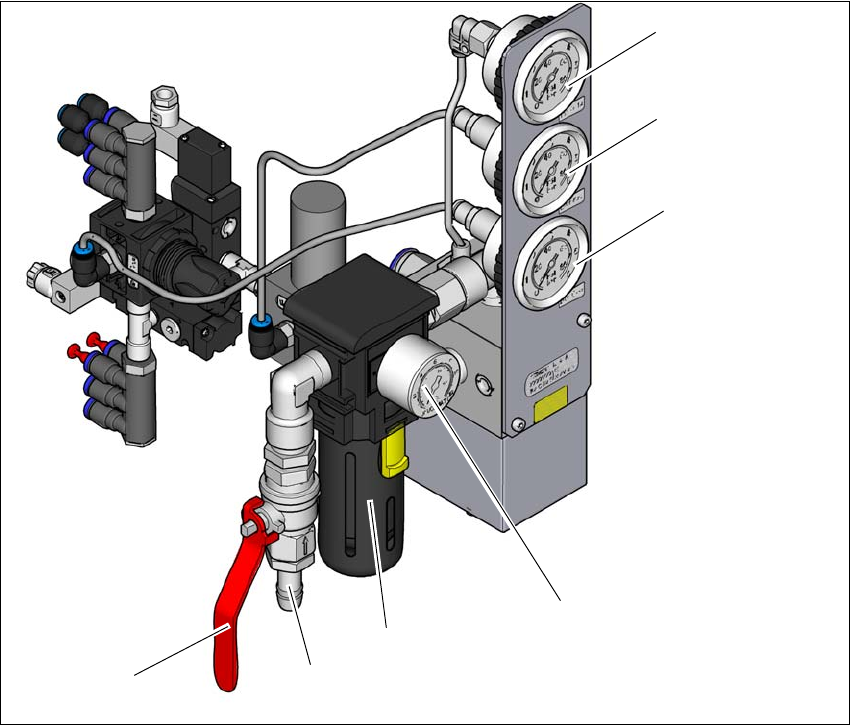

Kuva 4.2 - 2 Automaatin yhteydessä oleva paineilmayksikkö
Selitykset kuvaan 4.2 - 2
(1) Painemittari, portaalien 1 ja 2 syöttöpaine
Ohjepaine: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (näyttöalue 0 - 0,6 MPa, 0 - 6 bar)
(2) Painemittari, koneen komponenttien syöttöpaine
Ohjepaine: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (näyttöalue 0 - 0,6 MPa, 0 - 6 bar)
(3) Painemittari, Bulkcase-syöttömoduulin syöttöpaine
Ohjepaine: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (näyttöalue: 0 - 0,6 MPa, 0 - 6 bar)
(4) Painemittari, tulopaine
Ohjepaine: 0,5 - 1,0 MPa, 5 - 10 bar (näyttöalue: 0 - 1,0 MPa, 0 - 10 bar)
(5) Paineilmasuodatin
(6) Paineilmaliitäntä
(7) Sulkuhana asennossa "AUKI"
(6)
(1)
(2)
(3)
(4)
(5)
(7)
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE SX1/SX2
4.2 Sijoituspaikan infrastruktuuri Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
184
4.2.3 Verkkojännite
4

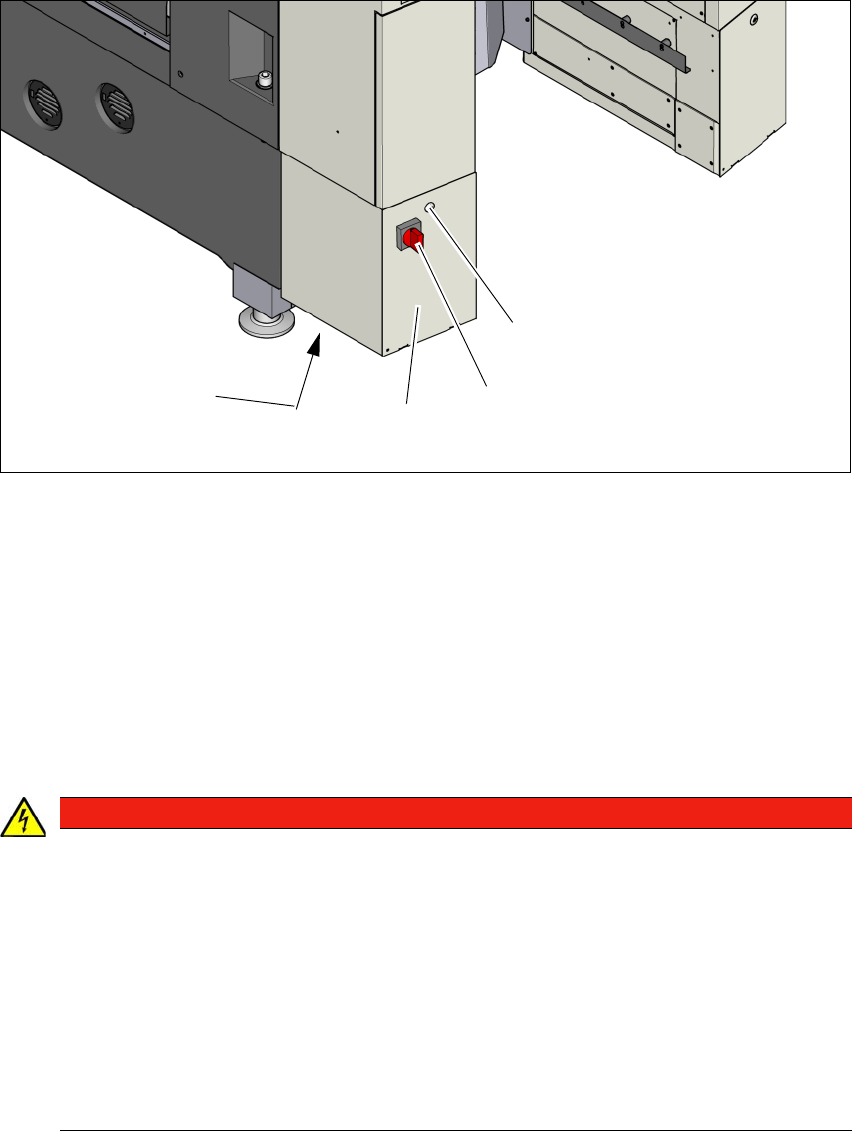

Kuva 4.2 - 3 Virtalähteen sijainti automaatissa
(1) Suojus sivulla
(2) Lukitus
(3) Pääkytkin varmistettuna päällekytkennän estolla
(4) Virtalähde kannen takana
(5) Verkkokaapeli
4.2.3.1 Varo-ohjeita
4
(1)
(2)
(3)
(4)
VAARA
Vaarallinen jännite!
Automaatin verkosta saama jännite on 3 x 360 V~ ... 3 x 480 V ± 10 %, 50/60 Hz tai va-
linnaisesti 3 x 200 V~ ... 3 x 240 V~ ± 10 %; 50/60 Hz. Tämän laitteiston osat johtavat siel-
tä hengenvaarallisia jännitteitä - myöskin pääkytkimen ollessa poiskytkettynä.
Automaatin virheellinen käsittely voi johtaa kuolemaan tai vakaviin vammoihin samoin
kuin huomattaviin esinevahinkoihin.
Noudata tämän vuoksi voimassa olevia tapaturmien ehkäisyä koskevia ohjeita sekä
DIN-standardeja (erityisesti standardeja EN 60204, Osa 1 ja IEC 60204, Osa 1) tai
laitteen käyttömaassa voimassa olevia ohjeita.
Virransyöttömoduulin saa avata vain tehtävään pätevä ja koulutettu henkilöstö.
