Käyttöohje SIPLACE SX1/SX2 4 Asentaminen ja käyttöönotto Ohjelmistoversiosta SR.710.0 alkaen Painos 12 /2016 4.3 Automaatin sijoittaminen paikalleen 191 4.3.2 Automaatin nost aminen ja kuljettaminen haarukkatrukilla 4 Ku…
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE SX1/SX2
4.3 Automaatin sijoittaminen paikalleen Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
190
4.3 Automaatin sijoittaminen paikalleen
4.3.1 Varo-ohjeita
4
4
4
4
4
VAROITUS
Noudata voimassa olevia tapaturmien ehkäisemisestä annettuja määräyksiä!
Automaatin saavat asentaa ja ottaa käyttöön ainoastaan SIPLACE-järjestelmään erikois-
tuneet teknikot tai tehtävään luvan saaneet henkilöt.
Noudata voimassa olevia tapaturmien ehkäisemisestä annettuja määräyksiä, jotka
koskevat painavien kuormien kuljettamista.
VAROITUS
Automaatin pohjaan liittyvistä asennustöistä aiheutuva loukkaantumisvaara!
Automaatin pohjaan liittyvät asennustyöt voivat aiheuttaa loukkaantumisen.
Estä automaatin liikkuminen sopivien lisätoimenpiteiden avulla. Konetta ei saa olla
yksinomaan haarukkatrukin varassa.
VAROITUS
Loukkaantumisvaara asennustöiden yhteydessä!
Portaalien virheellinen asemointi asennustöiden aikana johtaa päätilan supistumiseen ja
edelleen loukkaantumiseen.
Huolehdi siitä, että portaalit ovat piirilevyjen kuljetusalueen yläpuolella.
VAROITUS
Automaatin korkeuden säätäminen!
Automaatin korkeuden asettamiseen tarvitaan kaksi henkilöä:
– toinen henkilö suorittaa vaadittavat asennustyöt
– toinen tarkkailee nostettujen automaattien asemapysyvyyttä asennuksen yhtey-
dessä.
VAROITUS
Ruhjeiden vaara!
Jalat altistuvat ruhjoutumisen vaaralle automaatin kuljettamisen yhteydessä.
Käytä erityisillä vahvikkeilla varustettuja jalkineita.
Käyttöohje SIPLACE SX1/SX2 4 Asentaminen ja käyttöönotto
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 4.3 Automaatin sijoittaminen paikalleen
191
4.3.2 Automaatin nostaminen ja kuljettaminen haarukkatrukilla
4

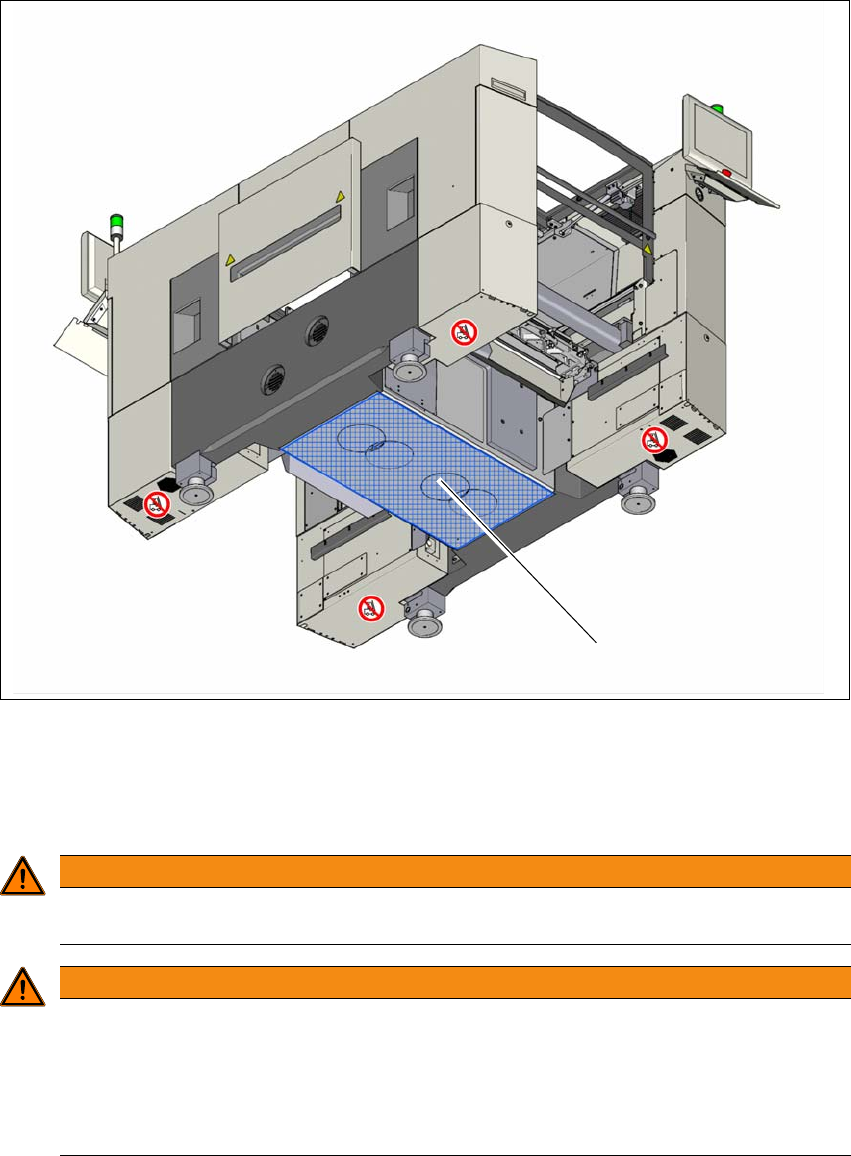

Kuva 4.3 - 1 Tukipinta - haarukka poikittain piirilevyjen kuljetussuuntaan nähden
(1) Haarukkatrukin haarukalle tarkoitettu tukipinta
Asemoi haarukkatrukki poikittain piirilevyjen kuljetussuuntaan nähden ja avaa haarukkaa sii-
hen saakka, kunnes automaatin tukipinnat ovat yhdenmukaisesti haarukan päällä.
VAROITUS
Perehdy ennen automaatin nostamista ehdottomasti seuraaviin ohjeisiin. Siten ehkäiset
automaatille aiheutuvat peruuttamattomat vauriot:
VAROITUS
Haarukan kohdistaminen!
Perehdy ennen automaatin nostamista ehdottomasti seuraaviin ohjeisiin. Siten ehkäiset
automaatille aiheutuvat peruuttamattomat vauriot:
– Haarukka on suunnattava piirilevykuljettimen suuntaisesti.
– Haarukka tulee kohdistaa koneen keskustaan.
(1)
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE SX1/SX2
4.3 Automaatin sijoittaminen paikalleen Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
192
4
4
4
4.3.3 Lisäosien asentaminen
Näyttöyksikkö, näppäimistö ja valopylväs ovat toimitustilassa irti automaatista. Noudata näiden
osien asentamisen osalta seuraavia ohjeita:
– Valopylväiden asentaminen, ks. kappale 4.3.3.2
, sivu 193
– Näyttöyksiköiden asentaminen, ks. kappale 4.3.3.3, sivu 193
– Näppäimistön pidikkeen ripustaminen paikalleen ja näppäimistön liittäminen
4.3.3.1 Suojakansien kytkinten tarkastaminen ja säätäminen
Tarkasta suojakansiin kuuluvien kytkinten toiminta (ks. 2.5.1 sivulla 63).
Säädä tarvittaessa suojakansikytkimet (katso huolto-ohje).
VAROITUS
Haarukan piikkien liian suuren etäisyyden aiheuttama vaurioiden vaara!
Koneen runko voi vääntyä ja kaapelit sekä linjat voivat vauroitua, mikäli haarukan piikkien
etäisyyttä kasvatetaan niin paljon, että piikit ovat nostamisen aikana automaatin tukipin-
tojen ulkopuolelta.
Avaa haarukan piikkejä vain sen verran, että piikit ovat edelleen koneen pohjassa
olevan tukipinnan alueella (ks. kuva 4.1 - 3
, sivu 179).
VAROITUS
Yksipuolisen kuormituksen aiheuttama vaurioiden vaara!
Jos konejalat kuormittuvat vain toiselta puolelta esimerkiksi automaatin kallistumisen
vuoksi, konejalkojen kiinnittimet voivat vääntyä.
Huomioi, että haarukka kuormittuu tasaisesti automaattia nostettaessa.
Käytä haarukan ja automaatin välissä tukevaa alustaa.
Käytä avustajaa, jonka tehtävänä on seurata automaatin nostamista sekä varmistaa,
että automaatti ei voi kallistua sivulle.
VAROITUS
Vaurioiden vaara!
Automaatin rungossa olevat konejalkojen kierteet voivat vaurioitua, mikäli jalat hankaavat
lattiapintaa tai altistuvat iskuille.
Ota kuljetuksessa ehdottomasti huomioon, että kaikki koneen jalat riippuvat vapaina
lattian yläpuolella.
