4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE SX1/SX2 4.3 Automaatin sijoittaminen paikalleen Ohje lmistoversiosta SR.710.0 alkaen Painos 12/2016 202 4.3.8 Auto maatin in tegrointi linjaan  Noudata yleisiä varo-ohje …

Käyttöohje SIPLACE SX1/SX2 4 Asentaminen ja käyttöönotto

Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 4.3 Automaatin sijoittaminen paikalleen

201

4.3.7.3 Automaatin ja yksikön WPC5/WPC6 konejalkojen etäisyydet

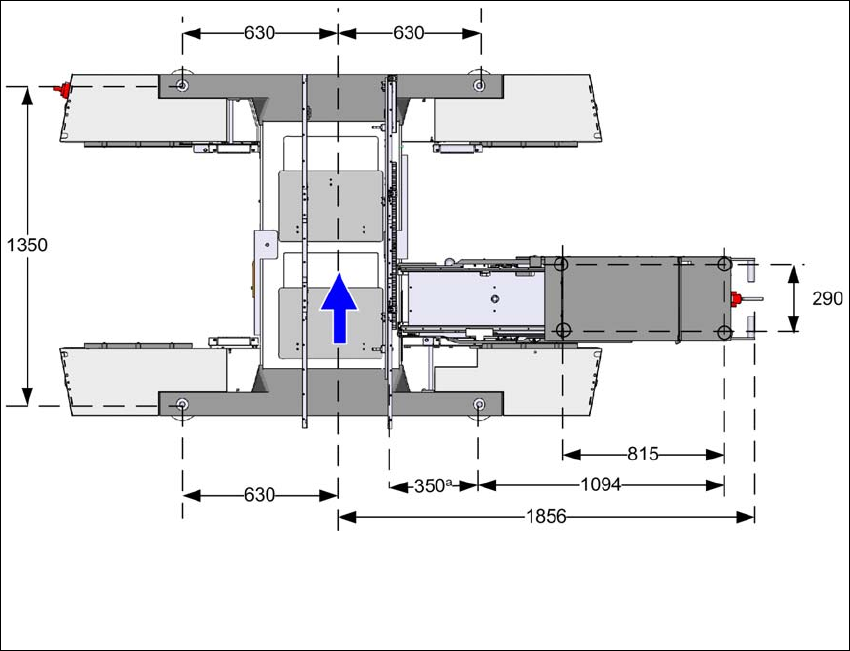

Kuva 4.3 - 7 Automaatin ja yksikön WPC5/WPC6 konejalkojen etäisyydet millimetreinä

a) Mitta riippuu kiinteän sivuohjaimen asennosta. Kaikki

mitat millimetreinä.

4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE SX1/SX2

4.3 Automaatin sijoittaminen paikalleen Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016

202

4.3.8 Automaatin integrointi linjaan

 Noudata yleisiä varo-ohjeita, jotka on esitetty kappaleessa 4.3.1, sivulla 190.

 Noudata automaatin kuljettamista koskevia varo-ohjeita, jotka on esitetty kappaleessa 4.3.2,

sivulla 191

 Työkalut ja apuvälineet on ilmoitettu kappaleessa 4.3.5, sivulla 194.

4.3.8.1 Automaatin kohdistaminen ja säätäminen linjaan

 Nosta automaattia haarukkatrukilla, kunnes koneen paino ei ole enää konejaloilla.

 Määritä linjan automaateissa käytettävä piirilevyjen kuljetuskorkeus ja säädä korkeus korkeu-

den säätämiseen tarkoitetun kuusioruuvin avulla suunnilleen oikealle tasolle.

 Asenna tarvittaessa käytettävän piirilevyjen kuljetuskorkeuden vaatimat konejalat (ks. 4.3.6

sivulla 195).

 Sijoita automaatti haarukkatrukilla vapaaseen paikkaan linjalla.

 Varmista tällöin, että piirilevykuljettimet ovat keskenään linjassa ja tarkasta etäisyys edelli-

seen automaattiin.

 Kohdista automaatti konevesivaa'an avulla X-ja Y-suunnassa (ks. kappale 4.3.9 sivulla 203).

 Kohdista piirilevykuljettimet samaan linjaan pitkien apupiirilevyjen avulla. Siirrä automaatti täl-

löin lopulliseen asemaansa. Pitkä apupiirilevy tulee pystyä työntämään piirilevykuljettimen

läpi viereiselle koneelle saakka ilman hankaluuksia ja piirilevyn juuttumatta paikalleen.

 Varmista koneen kohdistus X- ja Y-suunnassa vielä kertaalleen konevesivaa'an avulla ja kor-

jaa tarvittaessa konejalkojen korkeussäätöä.

 Lukitse konejalat paikalleen kiristämällä puristusruuvin kireyteen 130 Nm.

 Varmista konejalkojen kantavuus lyömällä jalkoja vasaralla.

 Varmista kohdistus X- ja Y-suunnassa vielä kertaalleen konevesivaa'an avulla.

VAROITUS

Vaurioiden vaara!

Yksipuolinen, nopea koneen jalkojen osuminen maahan johtaa koneen jalkojen kiinnityk-

sen vääristymiin.

 Laske automaattia hitaasti alas.

 Käytä avustajaa, jonka tehtävänä on varmistaa, että kaikki konejalat koskettavat sa-

manaikaisesti lattiaa.

Käyttöohje SIPLACE SX1/SX2 4 Asentaminen ja käyttöönotto

Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 4.3 Automaatin sijoittaminen paikalleen

203

4.3.9 Automaatin kohdistaminen konevesivaa'an avulla

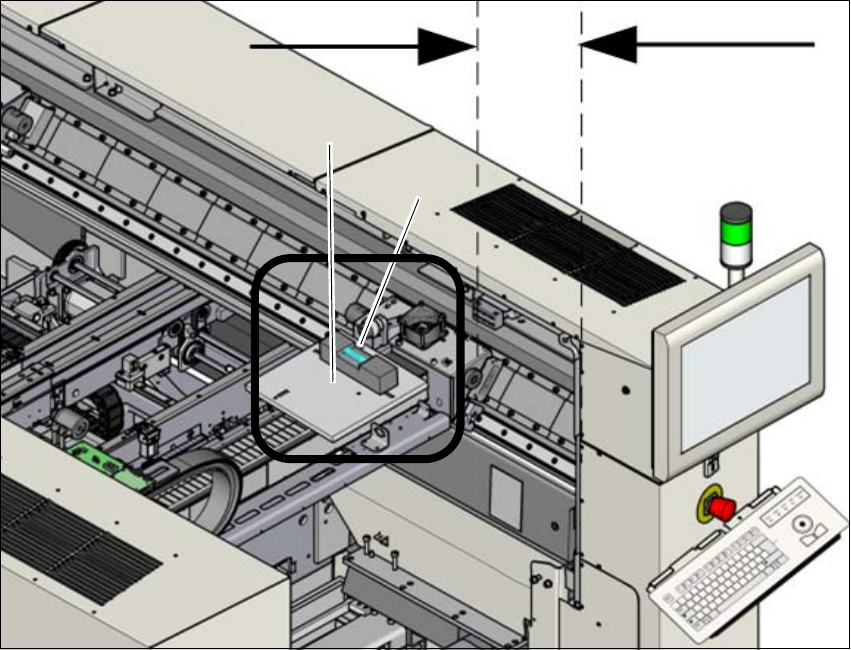

Kuva 4.3 - 8 Automaatin säätäminen X- ja Y-suunnassa - mittausasetelma

 Mittaus suoritetaan portaalista 1.

 Työnnä portaalia Y-suunnassa sisäänpäin. Kummankin puskurin etäisyyden tulee olla noin

300 mm (tai noin 4-5 punaista pistettä lineaarijohteessa).

 Sijoita aluslevy (1) portaalin päälle siten, että kaikki 3 tukitappia ovat liukupinnan ja magneet-

tien välissä olevia vapaita pintoja vasten. Varmista, että kaikki 3 tukitappia ovat tasaisesti pin-

toja vasten.

 Sijoita konevesivaaka (mittaustarkkuus 0,02 mm) aluslevyn päälle ja mittaa kolmesta 3 koh-

dasta

– Y-akselin kohdistus irtolaakerin puolelta ja kiintolaakerin puolelta.

– X-akselin kohdistus X-portaalin keskustasta. Pään pidikkeen tulee olla X-portaalin kes-

kellä.

300 mm

(1)

(
