5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE SX1/SX2 5.5 Käyttöliittymä Ohjelmistovers iosta SR.710.0 alkaen Painos 12/2016 228 Piirilevy käsiteltävänä Järjestelmä on ottanut vastaan piirilevyn ja sille ladot aan…
Käyttöohje SIPLACE SX1/SX2 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 5.5 Käyttöliittymä
227
5.5.1 Tilakenttä
Tilakentässä esitetään koneen nykytila, viimeksi esiintyneet virheet ja seuraavaksi suoritettava
toimenpide.
Tilakentän oikeassa reunassa esitetään tilasta riippuen seuraavat kuvakkeet:
(Vihreä) Avaa kulloistakin näkymää koskevan tilannekohtaisen ohjeen. Kaikki näytöllä olevat käyt-
töelimet kuvaillaan lyhyesti
(Punainen) Käynnistää opastusjärjestelmän, joka esittää parhaillaan esiintyvän häiriön mahdolli-
sen syyn ja korjaustoimenpiteet (ks. kappale 5.6.1
, sivu 235).
Avaa dialogi-ikkunan, jossa on nähtävissä virheen aiheuttaja, virheilmoitusteksti sekä virheen il-
maantumisen päivämäärä ja kellonaika (ks. kappale 5.6.1
, sivu 235). Täältä käsin voi myös pyy-
tää apua sen hetkiseen virheeseen.
Avaa parhaillaan esiintyvää häiriötä koskevan yksityiskohtaisen näkymän. Tästä näkymästä voi
siirtyä suoraan virheiden korjaamistoimenpiteiden kohdalle (ilmestyvät näyttöön vain määrättyjen
virheilmoitusten yhteydessä).
Poistaa tilakentästä parhaillaan näkyvän virheen.
5.5.2 Näyttö- ja käsittelyalue
Tällä alueella esitetään kytkinpinnat toimintojen asettamiseen/laukaisemiseen, yleistietoa piirile-
vystä, varustelusta, valmistuserästä ja muita ohjeita.
Animoitujen ja eri väreillä merkittyjen kohteiden avulla esitetään eri toimintoja tai tiloja (esim. la-
donta, asetuspaikka tyhjä jne.).
Näytöllä "Tuotanto" (perusnäyttö) ilmaistaan tiettyjä käyttötiloja (ladonta, virhe jne.).
Käsittelyn pysäytys. Käynnissä oleva ladonta pysähtyy.
Käsittelyn jatkaminen. Piirilevyjen ladonta käynnistyy tai jatkuu.
Eteneminen
Diagramminäkymä esittää ladonnan etenemisen jokaisen piirilevyn osalta erikseen.
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE SX1/SX2
5.5 Käyttöliittymä Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
228

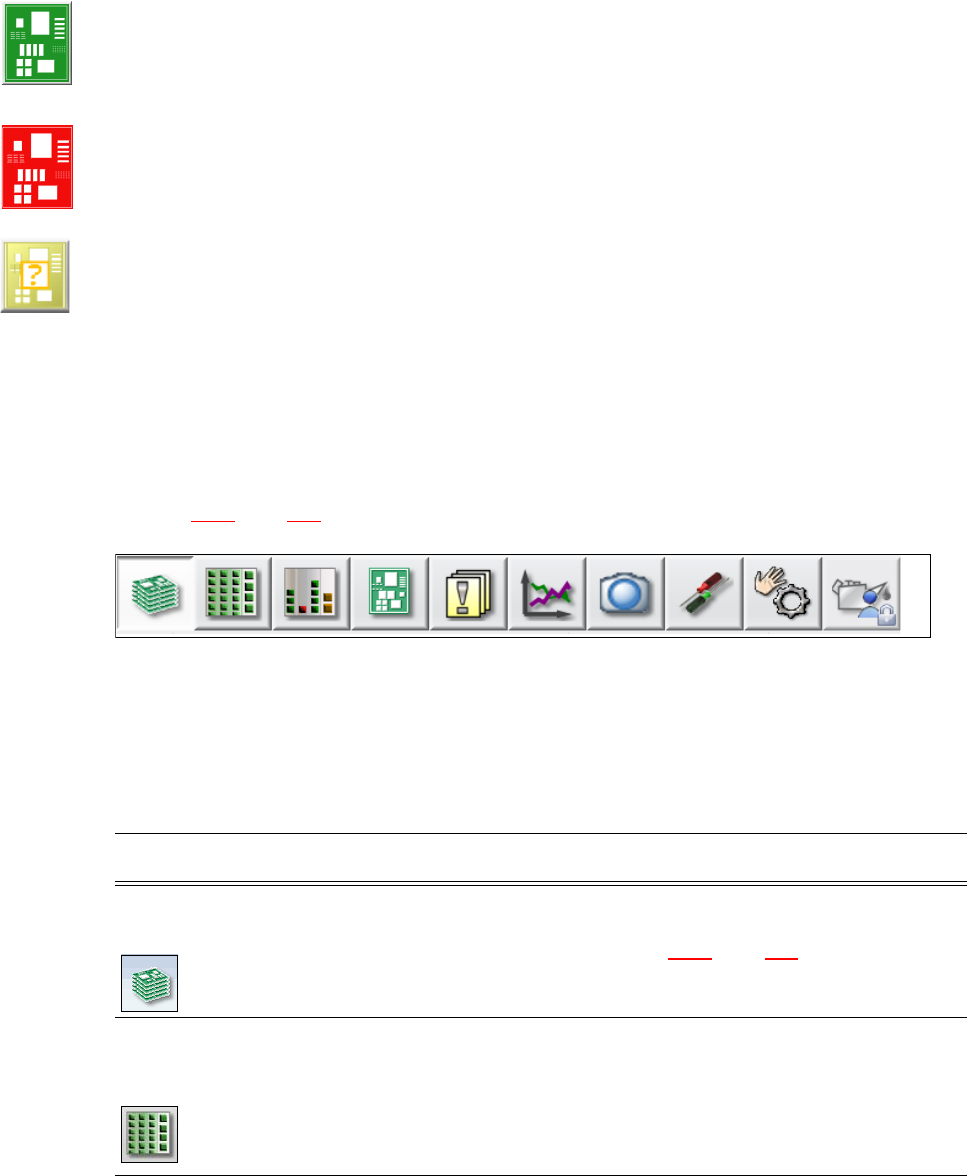

Piirilevy käsiteltävänä
Järjestelmä on ottanut vastaan piirilevyn ja sille ladotaan komponentteja. PL-kuvake esitetään
tummanvihreänä painikkeena.
Piirilevyn käsittely keskeytynyt
Kun tuotanto on pysäytetty, PL-kuvake esitetään punaisena.
Piirilevy on tarkastettava
Kun piirilevy on luovutuskuljettimessa ja käyttäjän pitää tarkastaa piirilevy, PL-kuvake esitetään
keltaisena.
5.5.3 Työkalurivi
Työkalurivi sisältää aseman ohjelmiston päätoimintojen painikkeet.
Painikkeilla voi siirtyä käyttöliittymän muihin näkymiin, joista käsin voi käyttää muita toimintoja (ks.
kappale 5.5.5
, sivu 232).
5
Kuva 5.5 - 2 Työkalurivi
Painikkeet vaihtelevat konfiguraatiosta ja asetetusta käyttötasosta riippuen. Jotkut näytöt ovat
käytettävissä vain korkeammilla käyttötasoilla.
Seuraavassa taulukossa on kuvattu lyhyesti painikkeet ja päätoiminnot.
5
Kuvake Näyttö Kuvaus
Tuotanto
(perusnäyttö)
Koneen tilan näyttö tuotannon aikana yleisimmin suoritettavien
tehtävien osalta.
Käyttötilojen näyttö, ks. kappale 5.5.2
, sivu 227.
Paikoituspaikkojen, varustelun nimen, valmistuserän nimen, kon-
figuraatiomuutosten ja lisäoptioiden näyttö.
Syöttömoduuli,
komponentit ja pi-
petit
Jokaisen 4:n asetuspaikan varustelun voi kutsua yksitellen näytöl-
le.
Syöttömoduulien, komponenttien ja pipettien tarkastus ja varuste-
lu.
Kotelon muotojen ja komponenttitaskun muotojen opetus.
Täyttömäärävalvonnan näyttö.
Käyttöohje SIPLACE SX1/SX2 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 5.5 Käyttöliittymä
229
Täyttöasteen nä-
kymä
Käyttäjä näkee ladonnan aikana jatkuvasti, milloin yksittäiset kul-
jettimet ovat tyhjentymässä ja milloin ne on täytettävä uudelleen.
Piirilevyt Piirilevyn ja ladontapositiolistan näyttö.
Piirilevyn ja komponenttien tarkastus ja asetus.
Merkinnän opetus
Tiedotukset Nykyisiä ja aikaisempia tapahtumia koskevien tiedoitusten näyttö.
Tiedotukset on eritelty niiden tyypin perusteella. Näyttöön voi ha-
kea taulukon, jossa on ilmoitettu kaistavirheet, kuljetusvirheet,
konevirheet, yleiset virheet ja ketjutetut virheilmoitukset (ks. kap-
pale 5.6
, sivu 234).
Tilastot Ladontahehoa, laatua ja poisheitettyä materiaalia koskevien tilas-
totietojen näyttö. Koneiden ladontanopeuden ja piirilevyjen näyttö.
OIS:in (Operator Information System) käynnistys, katso tarkemmat
tiedot OIS:in dokumentaatiosta.
Live-kuva ladon-
nan aikana
Yksittäisten kameroiden live-kuvien näyttö.
Vasta käyttötasolta "Advanced production" (laajennettu tuotanto)
alkaen:
Vision-Dump-tietojen näyttö ja tallennus.
Huollon tila Sisältää koneen huoltotilaa koskevia tietoja.
Lisätietoja aiheesta on saatavissa kunnossapitoa käsittelevästä
oppaasta.
Asetukset Sisältää kaikki asetukset ja optiot.
Käyttötason, käyttöliittymän kielen asetus.
Koneasetusten, käyttäjäasetusten, koneoptioiden ja ohjelmisto-
optioiden näyttö ja muuttaminen, ks. kappale 5.5.5
, sivu 232.
Sensorien ja toi-
mintojen tarkas-
tus
Sisältää testausta ja diagnooseja koskevaa informaatiota ja toimin-
tija.
Koneen Start-painikkeen toiminnan asetus
Käytettävissä vasta käyttötasolta "Advanced production" (laajen-
nettu tuotanto) alkaen:
Kokonaisreferenssiajo, C&P20-pään toimintojen testaus.
Yksittäistoiminnot ja jatkuvat ajot. Jokaista portaalia ohjataan erik-
seen.
Huolto Service-Tools.
Käytettävissä vasta käyttötasolta "Service (Asiakas)" alkaen.
SIPLACE ladonta-automaatin asetus ja kalibrointi, embedded
software -versioiden download:us, kokonaiskoneen kalibrointi ja
konfigurointi.
Koepenkkitarkas-
tus
Käytettävissä ainoastaan käyttötasolla Koneen huolto.
Toimintojen yksityiskohtainen kuvaus sisältyy online-ohjeeseen.
Kuvake Näyttö Kuvaus
