Käyttöohje SIPLACE SX1/SX2 5 Koneella suoritettavat tehtävät Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 5.9 Tarkastuskierros 251 5 Kuva 5.9 - 3 Jakolevyt nauhasäiliössä (1) Jakolevyn sijainti ilman pistoa kseleit…
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE SX1/SX2
5.9 Tarkastuskierros Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
250
X-sarjan syöttömoduulit voivat työstää nauhoja ongelmitta, jos sivuttaispoikkeama syöttömoduu-
lin ja nauharullan välillä on alle 60 mm. Jos suurimman sallitun poikkeaman noudattaminen ei ole
mahdollista määritellyn varustuksen vuoksi, lisänauharullalle tarkoitetun pidikkeen käyttö on suo-
siteltavaa (kohta 1). Sijoita pidike tällöin kiinnittimeen (kohta 2) ja työnnä kiinnitintä sivusuun-
nassa, kunnes suurin sallittu poikkeama 60 mm alittuu. Komponenttivaunussa on yhteensä 5
kiinnitintä. Jokaiseen nauharullapidikkeeseen voi sijoittaa 2 nauharullaa, joten nauhasäiliön ylä-
puolella voi olla enimmillään kymmenen 15 tuuman (381 mm) nauharullaa.
5.9.5 Jakolevyjen sijoittaminen nauhasäiliöön
Jakolevyssä on erilaisia reunoja, ja se voidaan asettaa nauhakonttiin kahdella tavalla. Jos ko-
neessa käytetään pistoakseleita, pistoakseleille tarkoitut aukot jakolevyssä ovat ylhäällä (ks.
kohta 4 kuvassa 5.9 - 3
). Jos pistoakseleita ei käytetä, jakolevyn pyöristetty reuna on ylhäällä
(ks. kohta 5 kuvassa 5.9 - 3
).
Sijoita jakolevyt paikalleen kuvan 5.9 - 3 mukaisesti ja muista, että nauhasäiliön voi jakaa pie-
nimmillään 2 osaan. Näin vältät ladontavirheitä.
Tarkasta, että jakolevyt täyttävät saman merkkipaikan kaikilla kolmella johtokiskolla. Muutoin
jakolevy kallistuu tai taittuu.
Käyttöohje SIPLACE SX1/SX2 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 5.9 Tarkastuskierros
251
5

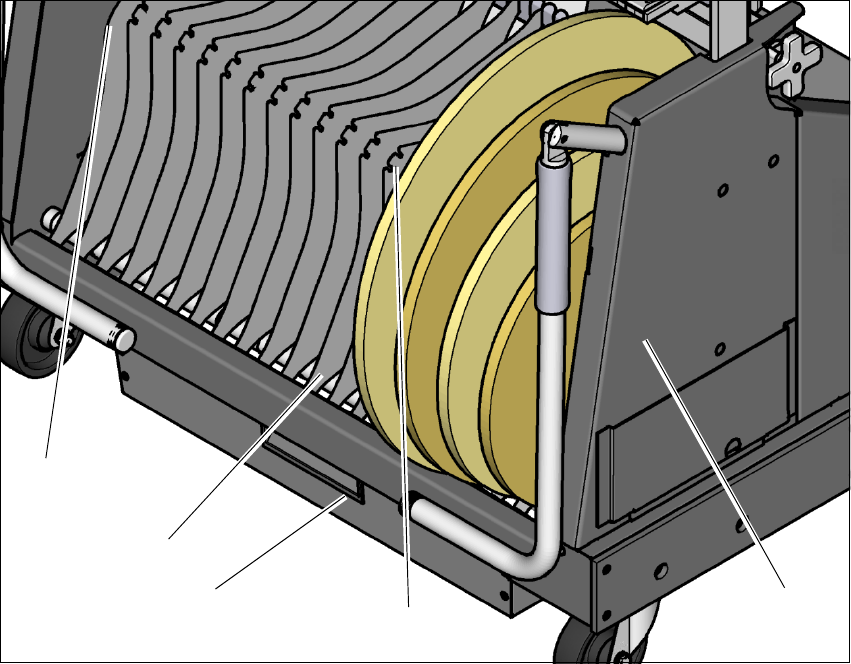

Kuva 5.9 - 3 Jakolevyt nauhasäiliössä
(1) Jakolevyn sijainti ilman pistoakseleita
(2) Johtokisko jakolevyä varten
(3) Nauhajäteastia
(4) Jakolevyn sijainti pistoakseleita käytettäessä
(5) Nauhasäiliö
(1)
(5)
(2)
(3)
(4)
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE SX1/SX2
5.10 Syöttömoduulien varustaminen Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
252
5.10 Syöttömoduulien varustaminen
5.10.1 Syöttömoduulien käsittelyä koskevia ohjeita
Syöttömoduulit ovat tarkkuuslaitteita. Käsittele syöttömoduuleja siksi varovaisesti.
Vältä syöttömoduulien kolhimista esteisiin.
Älä anna syöttömoduulien pudota.
Käytä huoltamiseen sopivia työkaluja.
5.10.2 X-syöttömoduulin ottaminen komponenttipöydältä
5
Kuva 5.10 - 1 X-syöttömoduulin ottaminen komponenttipöydältä
(1) Poistokahva
(2) Tilanäyttö
(3) LCD-näyttö
(4) Salpa X-syöttömoduulien lukitsemiseen
Käyttövalmiissa tilassa tilanäyttö (kohta 2 kuvassa 5.10 - 1
, sivu 252) on vihreä, jos X-syöttömo-
duuli sisältyy käytössä olevaan varustukseen. Tilanäyttö pysyy pimeänä, jos syöttömoduuli ei
kuulu senhetkiseen varusteluun.
(1)
(2)
(3)
(4)
