5.11 X-syöttömoduulin näyttöjen noudattaminen
5.11.1 LCD-näytöllä varustetut syöttömoduulit
X-syöttömoduulit (8 mm - 88 mm) on varustettu käyttötilan ilmaisemista varten monivärisellä tila-
näytöllä (kohta 6 kuvassa 5.11 - 1
) ja tekstien esittämistä varten LCD-näytöllä (kohta 1 kuvassa
5.11 - 1
).
5

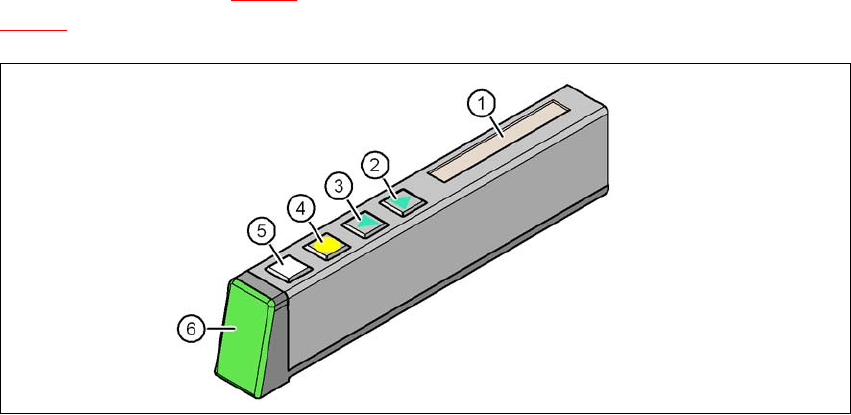

Kuva 5.11 - 1 X-syöttömoduulin painikkeet, LCD- ja tilanäyttö
(1) LCD-näyttö
(2) Painike Eteenpäin
(3) Painike Taaksepäin
(4) Painike Kalvo
(5) Painike SET
(6) Tilanäyttö, monivärinen
Käyttöohje SIPLACE SX1/SX2 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 5.11 X-syöttömoduulin näyttöjen noudattaminen
263
5.11.2 LED-näytöllä varustetut syöttömoduulit
SIPLACE SmartFeeder -moduulien jokainen kaista on varustettu monivärisellä LED-tilanäytöllä,
jonka tehtävänä on ilmaista moduulien käyttötilat.
5
Kuva 5.11 - 2 Painikkeet ja tilanäytöt: Esimerkki laitteesta SIPLACE SmartFeeder 2x8 mm
(1) Painike Set
(2) Painike Kalvo
(3) Painike Taaksepäin
(4) Painike Eteenpäin
(5) Painike Vaihto oikean ja vasemman kaistan välillä
(6) LED L, vasen kaista käytössä
(7) LED, 1 mm:n askelpituus, vasen kaista
(8) LED, 2 mm:n askelpituus, vasen kaista
(9) LED, 4 mm:n askelpituus, vasen kaista
(10) LED, 8 mm:n askelpituus, vasen kaista
(11) LED R, oikea kaista käytössä
(12) LED, 1 mm:n askelpituus, oikea kaista
(13) LED, 2 mm:n askelpituus, oikea kaista
(14) LED, 4 mm:n askelpituus, oikea kaista
(15) LED, 8 mm:n askelpituus, oikea kaista
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE SX1/SX2
5.11 X-syöttömoduulin näyttöjen noudattaminen Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
264
5.11.3 Tilanäyttö
– Vihreä:
Syöttömoduuli on käyttövalmis ja kuuluu nykyiseen varusteluun.
– Oranssi:
Ilmaisee varoituksen. Varoitusteksti tulee LCD-näytölle.
– Punainen:
Järjestelmässä on esiintynyt toimintahäiriö. Virheilmoitus tulee LCD-näytölle.
– Valo ei pala:
Syöttömoduuli ei sisälly parhaillaan käytettävään varustukseen.
5
5
5.11.4 LCD-näyttö
Seuraavassa taulukossa löydät sanalliset selostukset LCD-näytöille, tilanäytön väreille ja moodeille, mer-
kitys ja toimenpiteet vian poistamiseksi.
5.11.4.1 Varoitukset ja korjaustoimenpiteet
5
5
OHJE
"LED ei pala" koskee vain varustukseen kuuluvia syöttömoduuleja
Koneohjain kytkee tilanäytön pois niistä syöttömoduuleista, jotka eivät kuulu varusteluun.
Tila "LED ei pala" on käytössä vain, jos ohjelmointijärjestelmä on määritellyt linjalle työ-
tehtävän. Tämä helpottaa käyttäjän työtä syöttömoduulien valvonnassa, koska vain ne
syöttömoduulit on huomioitava, jotka kuuluvat varusteluun.
OHJE
Varustaminen: LED-valon syttyminen jokaisessa syöttömoduulissa
Itse varustelutoiminnan aikana - asemalle ei lähetetty varusteluinformaatiota, ei lähetetty
työtilausta SIPLACE Pro asemalle/linjalle - jokaisen syöttömoduulin LED aktivoituu mo-
duulia paikoilleen asetettaessa. Käyttäjä saa näin tiedon siitä, että kaikki on kunnossa.
LCD-näytön
tekstit
Status-
näyttö
Merkitys Häiriönpoisto
Remove Foil
(Poista folio)
Oranssi Valittiin toiminto, joka ei ole
sallittu silloin kun päällyskal-
vo on kiristyneenä (foliokei-
nuvipu on painuneena alas).
Jos haluttu toiminto pitää suorittaa, on folio
poistettava hammaspyöräparista ja leikatta-
va poikki, jotta foliokeinuvipu pääsee va-
paaksi
