Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 6.1 Pipetinvaihtajat 285 6.1.1.7 Asennon tunnistus Jokaisessa pipetinvaihtajan makas iinissa on kaksi kodistusmerkkiä, yks…
6 Asemalaajennukset Käyttöohje SIPLACE SX1/SX2
6.1 Pipetinvaihtajat Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
284
6

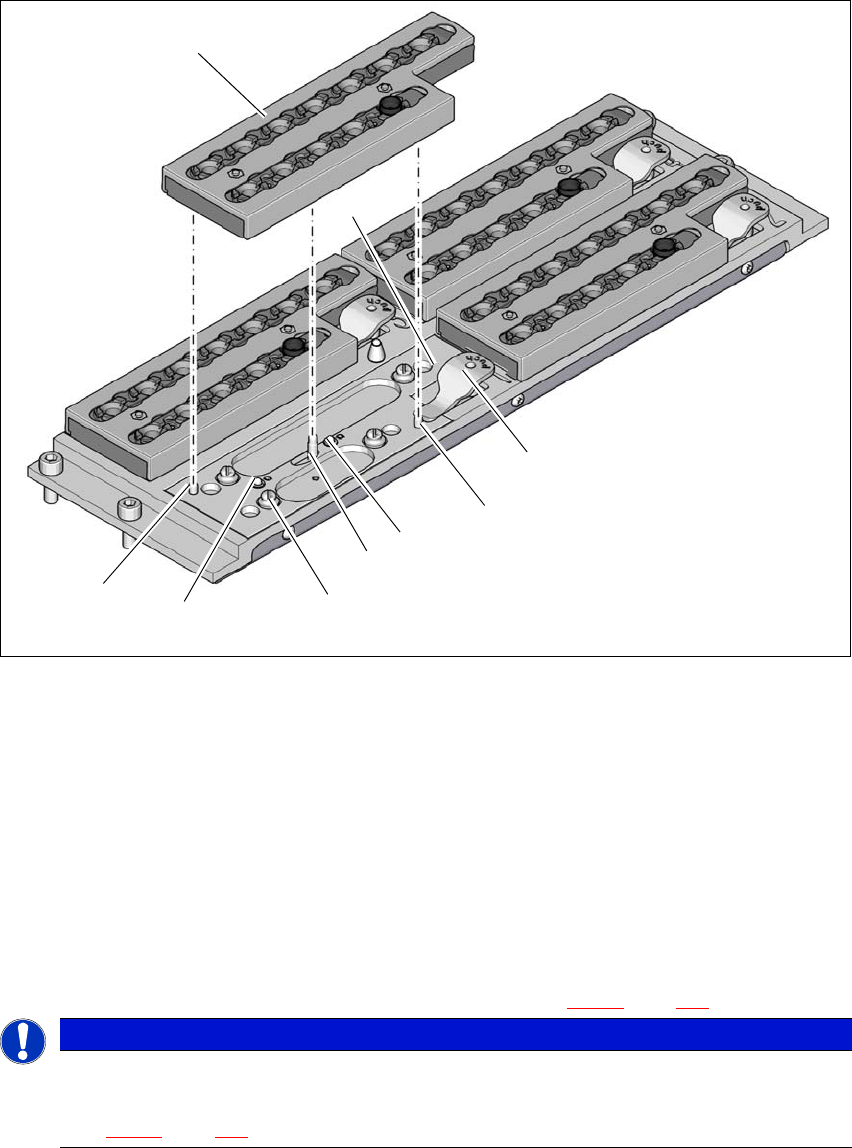

Kuva 6.1 - 4 Pipetinvaihtaja SpeedStar-päähän - makasiinin vaihto
(1) Makasiinin nostovipu
(2) Lieriötappi, asettuu makasiinin poraukseen
(3) Jousitappi (3 kpl) mikrokytkimen kytkemiseen
(4) Siirtomekanismin tappi, liikuttaa lukituslevyä
(5) Painonappikuula
(6) Lieriötappi, asettuu makasiinin pitkittäisreikään
(7) Lukituslevy asennossa "makasiini lukittu"
6
Aseta makasiini painonappikuulien päälle (kohta 5 kuvassa 6.1 - 4, sivu 284).
Paina makasiinia tasaisesti alas niin, että painonappikuulat napsahtavat samanaikaisesti
kaikkiin painonappeihin.
OHJE
Työnnä lukituslevy asentoon "makasiini lukittu".
Kohdista makasiini ennen asentamista siten, että keskitystapit (kohdat 2 ja 6 kuvassa
6.1 - 4
, sivu 284) pystyvät asettumaan keskitysporaukseen ja pitkittäisreikään.
(1)
(2)
(3)
(4)
(5)
(3)
(6)
(3)
(7)
Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 6.1 Pipetinvaihtajat
285
6.1.1.7 Asennon tunnistus
Jokaisessa pipetinvaihtajan makasiinissa on kaksi kodistusmerkkiä, yksi sijainnin määrittämiseen
ja yksi kulmasuunna määrittämiseen.
6

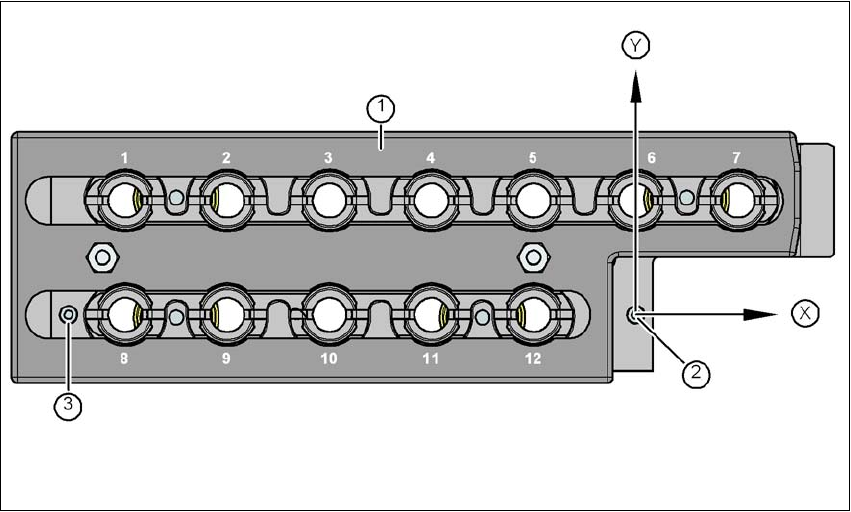

Kuva 6.1 - 5 Pipettimakasiini - paikkanumerointi, kohdistusmerkit sijainnin ja kulmasuunnan määrittämiseen
(1) Lukituslevy asennossa "makasiini auki"
(2) Kohdistusmerkki aseman määrittämiseen
(3) Kohdistusmerkki kulma-aseman määrittämiseen
6 Asemalaajennukset Käyttöohje SIPLACE SX1/SX2
6.1 Pipetinvaihtajat Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
286
6.1.2 Pipetinvaihtaja SIPLACE SpeedStar C&P20 P
Tähä pipetinvaihtajaan mahtuu 4 makasiinia, joissa kussakin on 20 pipettipaikkaa. Makasiinit ovat
yhteisellä kannattimella. Ne on keskitetty kahdella sylinteritapilla ja kiinnitetty 4:llä painonapilla.
Jokaisessa makasiinissa olevan kahden kohdistusmerkin avulla määritetään tarkka positio. Ma-
kasiinin kunnollista istuvuutta pipetinvaihtajan perusrungon päällä valvotaan mikrokytkimien
avulla, jotta vältyttäisiin ladontapään törmäykseltä mahdollisesti koholla olevaan makasiiniin.
Kaikkien makasiinipaikkojen tulee olla täytettynä, koska makasiinin puuttuessa tai istuvuuden ol-
lessa huono, turvapiiri pysäyttää automaatin. Asennetulla pipettiasemalla voi puhaltaa SpeedS-
tar:in pipeteistä pois komponentteja ja vetää pipetit irti ja heittää pois.
6
HUOMIO
Käytä tätä pipetinvaihtajaa ainoastaan SpeedStar-pään yhteydessä.
