6 Asemalaajennukset Käyttöohje SIPLACE SX1/SX2 6.1 Pipetinvaihtajat Ohjelmistover si osta SR.710.0 alkaen Painos 12/2016 302 6.1.4 Pipetinvaihtaja SIPLACE T winSt ar -päähän T uotenro 00519845-xx, pipetinvaihtaja T winHe…
Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 6.1 Pipetinvaihtajat
301
6.1.3.10 Asennon tunnistus
Jokaisessa pipetinvaihtajan makasiinissa on kaksi kodistusmerkkiä, yksi sijainnin määrittämiseen
ja yksi kulmasuunna määrittämiseen.
6

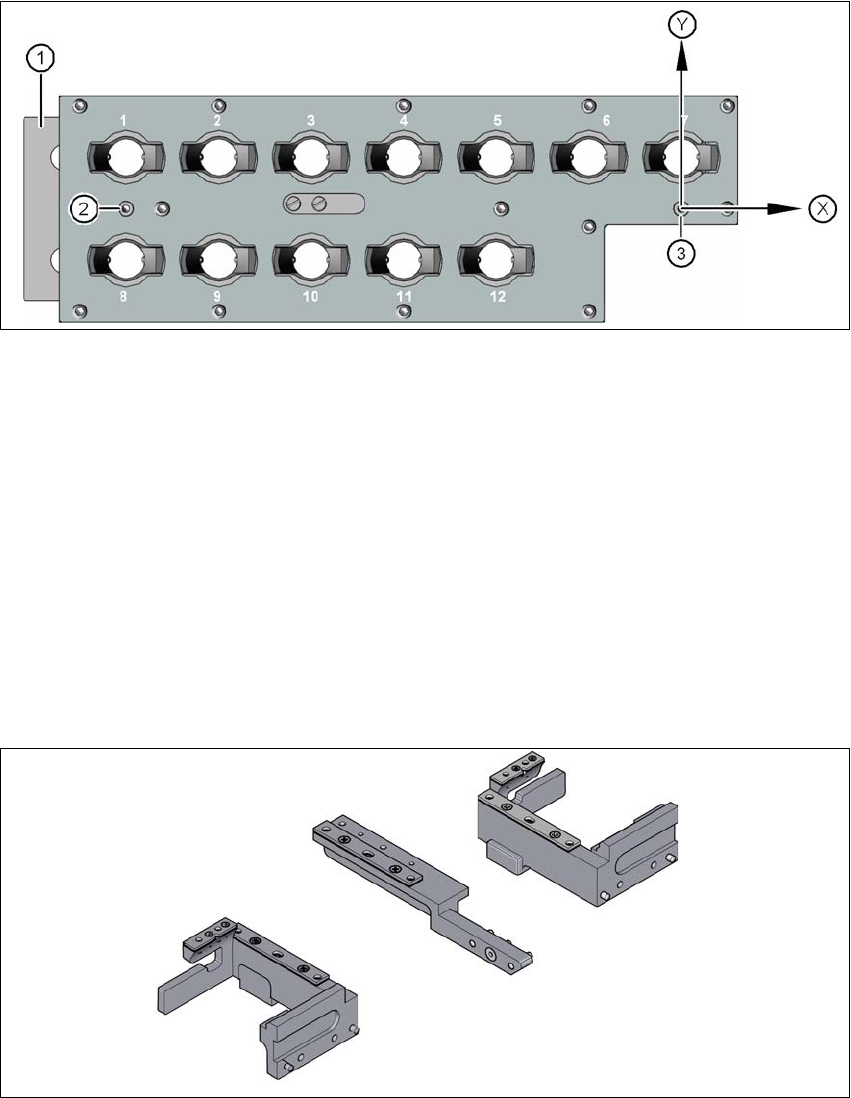

Kuva 6.1 - 17 Pipettimakasiini - kohdistusmerkit sijainnin ja kulmasuunnan määrittämiseen
(1) Lukituslevy asennossa "makasiini auki"
(2) Kohdistusmerkki kulma-aseman määrittämiseen
(3) Kohdistusmerkki aseman määrittämiseen
6.1.3.11 "Rivin 2" pipetinvaihtaja SIPLACE MultiStar -päähän
Tuotenro 00519842-xx, rivin 2 pipetinvaihtaja CPP, SX
"Rivin 2" pipetinvaihtajan voi asentaa seuraaviin paikoituspaikkoihin:
SX-automaatti: paikoituspaikat 1 ja 2
Jälkivarustelupaketti sisältää pipetinvaihtajan lisäksi asennussarjan.
6
Kuva 6.1 - 18 Asennussarja "rivin 2" pipetinvaihtajalle
6 Asemalaajennukset Käyttöohje SIPLACE SX1/SX2
6.1 Pipetinvaihtajat Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
302
6.1.4 Pipetinvaihtaja SIPLACE TwinStar -päähän
Tuotenro 00519845-xx, pipetinvaihtaja TwinHead SX
Tuotenro 03005191-xx, makasiini 2 pipetille
Tuotenro 03001807-xx, makasiini 1 pipetille
6

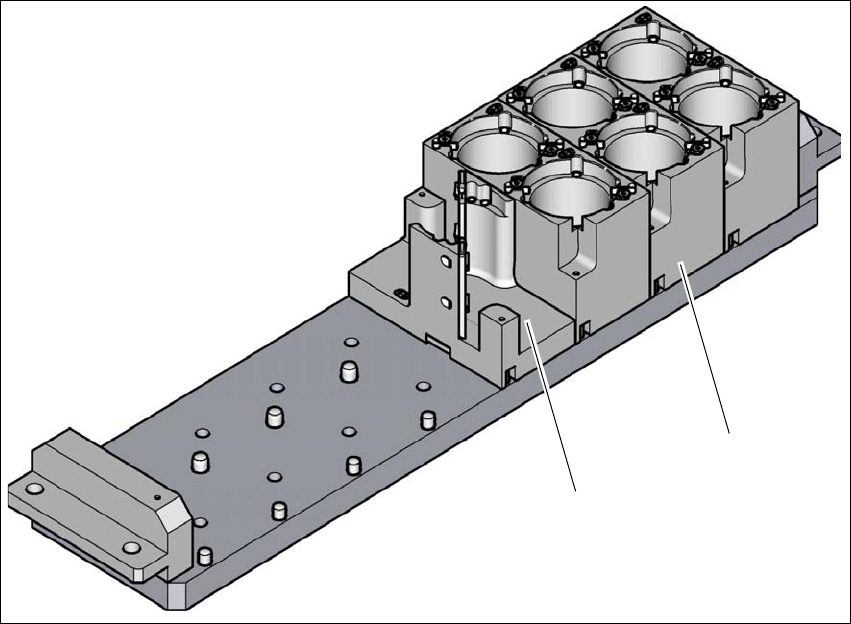

Kuva 6.1 - 19 Pipetinvaihtaja SIPLACE TwinStar -päähän
(1) Makasiini 2 pipettiä varten
(2) Makasiini 1 pipettiä varten
6.1.4.1 Kuvaus
Tässä pipetinvaihtajassa on tavallisesti kolme pipettimakasiinia, joista jokainen on varustettu kah-
della pipettipaikalla, samoin kuin yksi pipetinvaihtaja, joka on varustettu yhdellä pipettipaikalla.
Neljä pipettimakasiinia on vapaasti käytettävissä, ja ne voi varustaa pipettimakasiineilla, joissa on
yksi, kaksi tai kolme pipettipaikkaa.
Käytettävissä on kaksi makasiinityyppiä: vakiomakasiinit sekä erikoispipettejä tai tarraimia varten
tarkoitetut makasiinit. Makasiinit ovat yhteisellä kannattimella. Ne on keskiöity kulloinkin kahdella
sylinterinastalla ja kiinnitetty kahdella uppokantaruuvilla.
(1)
(2)
Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 6.1 Pipetinvaihtajat
303
6.1.4.2 Tekniset tiedot
6
6
Pipetinvaihtaja SIPLACE TwinStar -päähän
Mitat (pituus x leveys x korkeus) 314 mm x 68 mm x 49 mm
Pipettipaikkojen lukumäärä maks. 16 vakiopipettejä varten
4 erikoispipettejä tai tarraimia varten
Pipettityypit 5xx, vakio
4xx adapterin kanssa
9xx adapterin kanssa
Pipettien vaihtoaika noin 2 s / pipetti
