6 Asemalaajennukset Käyttöohje SIPLACE SX1/SX2 6.7 Telakointiasema SIPLACE SX -komponenttivaunulle Oh jelmistoversiosta SR.710.0 alkaen Painos 12/2016 332 6.7.2 T ekniset tiedot 6 Kuva 6.7 - 2 T elakointiasema, SIPLACE S…
Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 6.7 Telakointiasema SIPLACE SX -komponenttivaunulle
331
6.7 Telakointiasema SIPLACE SX -komponenttivaunulle
6.7.1 Yleistä
Telakointiasema on esivarustelupaikan lisäkomponentti. Se muodostaa yhteyden esivarustelupai-
kan ja SIPLACE SX1/SX2 -automaatteihin sekä X-sarjan automaatteihin kuuluvan komponentti-
vaunun välillä. Telakointiasema mahdollistaa komponenttivaunun varustelun syöttömoduuleilla,
toimintatestauksen ja varustekontrollin. Aseman yhteydessä on mahdollista käyttää 30-, 40- ja 60-
kaistaisia komponenttivaunuja. Tämä edellyttää tarkoitukseen soveltuvien erotusmoduulien asen-
tamista.
Yksityiskohtainen kuvaus sisältyy SIPLACE SX -automaatteihin kuuluvien komponenttivaunujen
telakointiasemaa koskevassa käyttöohjeessa, tuotenro 00196691-xx.
6

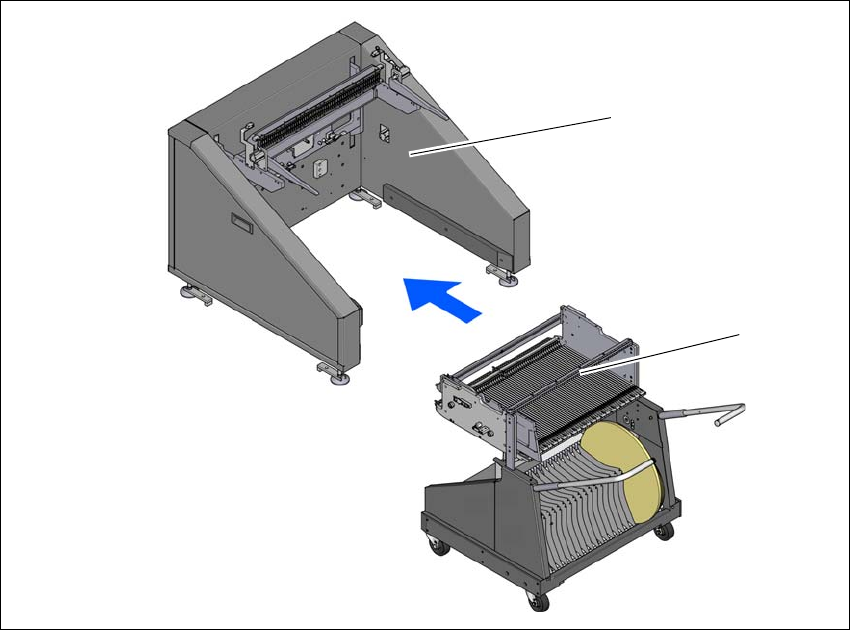

Kuva 6.7 - 1 Telakointiasema, SIPLACE SX-sarja
(1) Telakointiasema
(2) Komponenttivaunu (60 kaistaa)
(1)
(2)
6 Asemalaajennukset Käyttöohje SIPLACE SX1/SX2
6.7 Telakointiasema SIPLACE SX -komponenttivaunulle Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
332
6.7.2 Tekniset tiedot
6

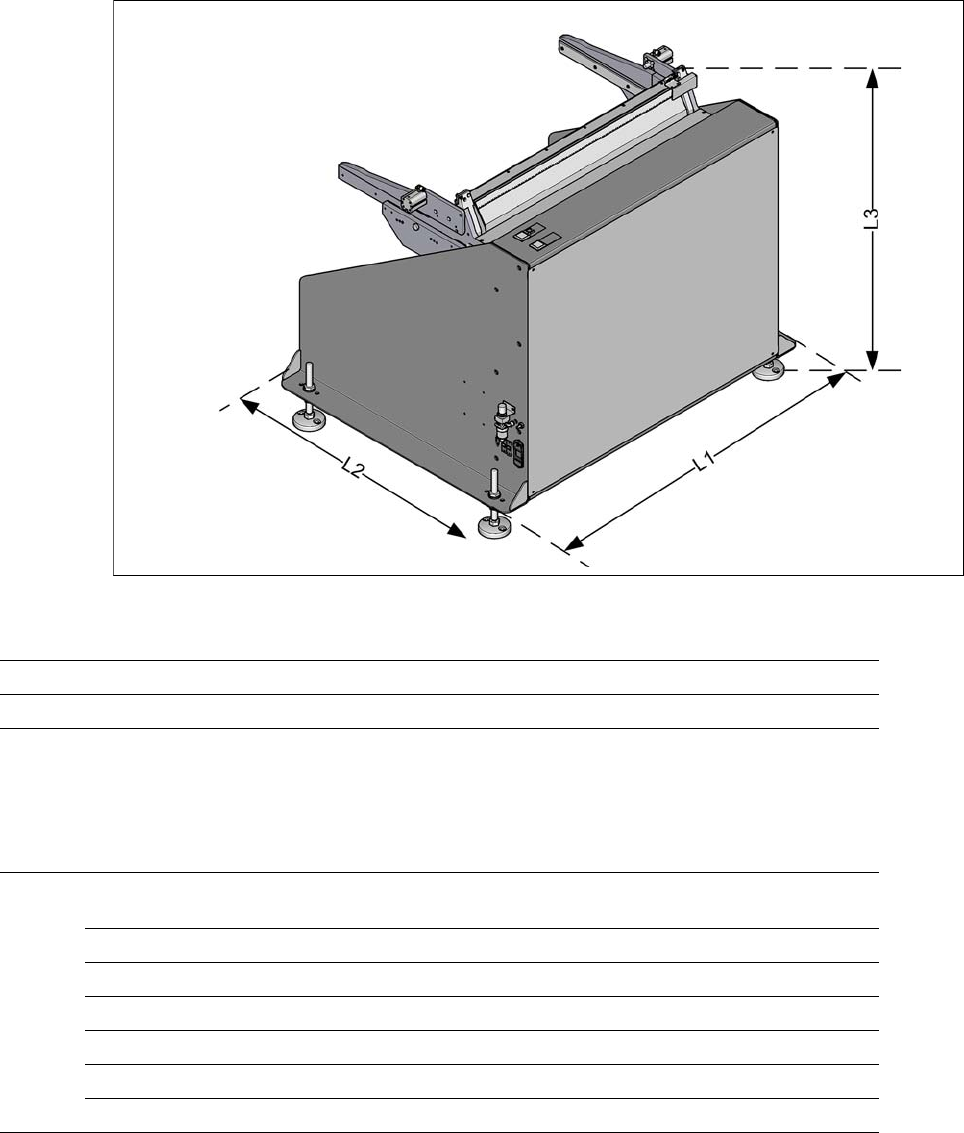

Kuva 6.7 - 2 Telakointiasema, SIPLACE SX-sarja - mitat
6
L1 Pituus 1038 mm
L2 Leveys 801,5 mm
L3 Korkeus keskitystappiin 859 mm piirilevyjen kuljetuskorkeudella 900
mm
889 mm piirilevyjen kuljetuskorkeudella 930
mm
909 mm piirilevyjen kuljetuskorkeudella 950
mm
Paineilman liitäntäarvot p
min
0,5 MPa (5,0 bar)
p
max
1,0 MPa (10,0 bar)
Paineilmaliitäntä Kytkentäpistoke KS 2-M5-A
Läpivirtaus
*a
5 Nl/min
Liitäntäjännite 88 - 264 V~
Taajuus maks. 63 Hz
Nimellisvirta maks. 2 A
Tuotantonopeus 0,23 kW
*)a Ilmakehän normaaliolosuhteissa 20°C ja 1013 hPa
Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 6.7 Telakointiasema SIPLACE SX -komponenttivaunulle
333
6.7.2.1 Mitat komponenttivaunu telakoituna
6

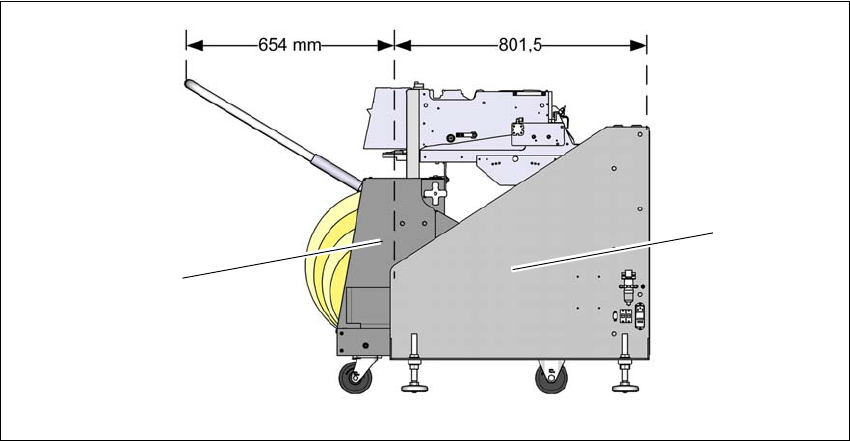

Kuva 6.7 - 3 Komponenttivaunulla varustettu telakointiasema, SIPLACE SX-sarja - mitat
(1) Komponenttivaunu
(2) Telakointiasema
(2)
(1)
