6.10 SIPLACE High-Force Head
Tuotenro 00119736-xx High-Force Head
6.10.1 Kuvaus
SIPLACE High-Force Head pystyy käsittelemään samalle kokoalueelle sijoittuvia komponentteja,
minkä lisäksi sen avulla on mahdollista päästä enimmillään 30 N:n asemointivoimiin. SIPLACE
High-Force Head:issa voidaan käyttää kaikkia niitä pipettejä ja tarttujia, joita myös vakio-TwinStar
käyttää.
6.10.2 Tekniset tiedot
6
Muilta osin ladontapäiden SIPLACE TwinStar ja SIPLACE High-Force Head tekniset tiedot eivät
poikkea toisistaan (ks. kappale 3.5.7.2
, sivu 128).
Ohjelmoitava asemointivoima 2,0 N - 10 N ± 10 %
yli 10 N - 30 N ± 15 %
Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 6.11 SIPLACE Very High Force TwinStar (VHF TH)
341
6.11 SIPLACE Very High Force TwinStar (VHF TH)
Tuotenro 00519986-xx VHF TwinStar, sisältää portaalin
6
6.11.1 Kuvaus
SIPLACE Very High Force TwinStar on kehitetty vakiomallisesta TwinStar-ladontapäästä.
SIPLACE Very High Force TwinStar -pää soveltuu poikkeuksellisen vaativien, suurikokoisten ja
painavien komponenttien käsittelyyn.
Ladontapää pystyy käsittelemään komponentteja, joiden korkeus on enimmillään 40 mm. Lisäksi
pään avulla on mahdollista päästä enimmillään 70 N:n asemointivoimiin. SIPLACE Very High
Force TwinStar -pään yhteydessä on mahdollista käyttää kaikkia sellaisia pipettejä ja tarraimia,
joita käytetään myös vakiomallisen TwinStar-pään yhteydessä.
Yksityiskohtainen kuvaus sisältyy VHF-ladontapäähän tarkoitettua uudelleenkonfigurointisar-
jaa (Reconfiguration Kit) koskevassa asennusohjeessa, tuotenro 00197270-xx.
OHJE
Käytettävissä ohjelmistoversiosta SR.707.1 alkaen
6 Asemalaajennukset Käyttöohje SIPLACE SX1/SX2
6.11 SIPLACE Very High Force TwinStar (VHF TH) Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
342
6.11.2 Yleistä
6

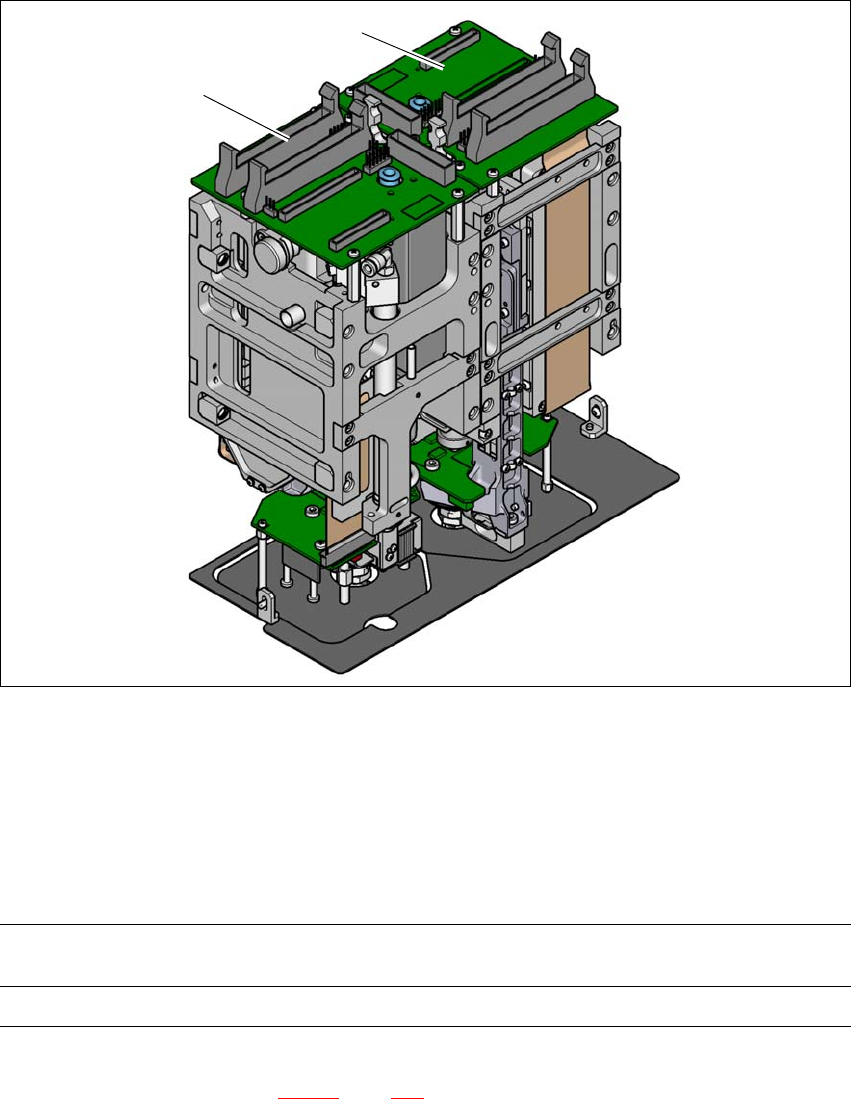

Kuva 6.11 - 1 SIPLACE Very High Force TwinStar (VHF TH)
(1) Pick&Place-moduuli 1 (P&P1)
(2) Pick&Place-moduuli 2 (P&P2)
6.11.3 Tekniset tiedot
6
Muilta osin ladontapäiden SIPLACE TwinStar ja SIPLACE High-Force Head tekniset tiedot eivät
poikkea toisistaan (ks. kappale 3.5.7.2
, sivu 128).
2
1
Ohjelmoitava asemointivoima
1,0 N - 15 N
2,0 N - 70 N
Komponentin maks. korkeus 40 mm
