Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 6.13 Kiinteät kamerat 347 6.13 Kiinteät kamerat 6.13.1 Kiinteä komponenttikamera P&P , tyyppi 25, 16 x 16, digit aalin…
6 Asemalaajennukset Käyttöohje SIPLACE SX1/SX2
6.12 12-segmenttinen SIPLACE Collect&Place -pää Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
346
6.12.3 Tekniset tiedot
6
12-segmenttinen Collect&Place-pää
varustettu komponenttikameran tyypillä 30
Komponenttien alue
*a
01005
*b
kokoihin flip-chip, bare die, PLCC44,
BGA, µBGA, TSOP, QFP, SO - SO32, DRAM
saakka
Komponenteille asetettavat vaatimukset
maksimikorkeus
jalkojen minimiväli
jalkojen minimileveys
pallojen minimiväli
pallojen minimihalkaisija
minimimitat
maksimimitat
maksimipaino
6 mm
0,3 mm
0,15 mm
0,25 mm
0,14 mm
0,4 mm x 0,2 mm
18,7 mm x 18,7 mm
2 g
Ohjelmoitava
asemointivoima
Pipettityypit 9xx
X-/Y-tarkkuus
*c
± 41 μm/3σ, ± 55 μm/4σ
Kulmatarkkuus ± 0,5°/3σ, ± 0,7°/4σ
Komponenttien alue 98,5%
Komponenttikameran tyyppi 30
Valaistustasot 5
Valaistustasojen säätömahdollisuuksia 256
5
*)a Huomioi myös, että ladottavissa olevaan komponenttispektriin vaikuttavat myös pad-geometria, asiakaskohtaiset standardit
ja komponenttien pakkaustoleranssit.
*)b 01005-paketilla varustettuna
*)c Tarkkuusarvot näytetään toteen koneen vastaanottotarkastuksen yhteydessä. Arvot vastaavat SIPLACE-laitteiden toimitus-
ja suoritesisällön perusteella määräytyviä olosuhteita.
Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 6.13 Kiinteät kamerat
347
6.13 Kiinteät kamerat
6.13.1 Kiinteä komponenttikamera P&P, tyyppi 25, 16 x 16, digitaalinen (FC-kamera)
Tuotenro 03105205-xx, kiinteä komponenttikamera 16x16, digitaalinen, tyyppi 25
6

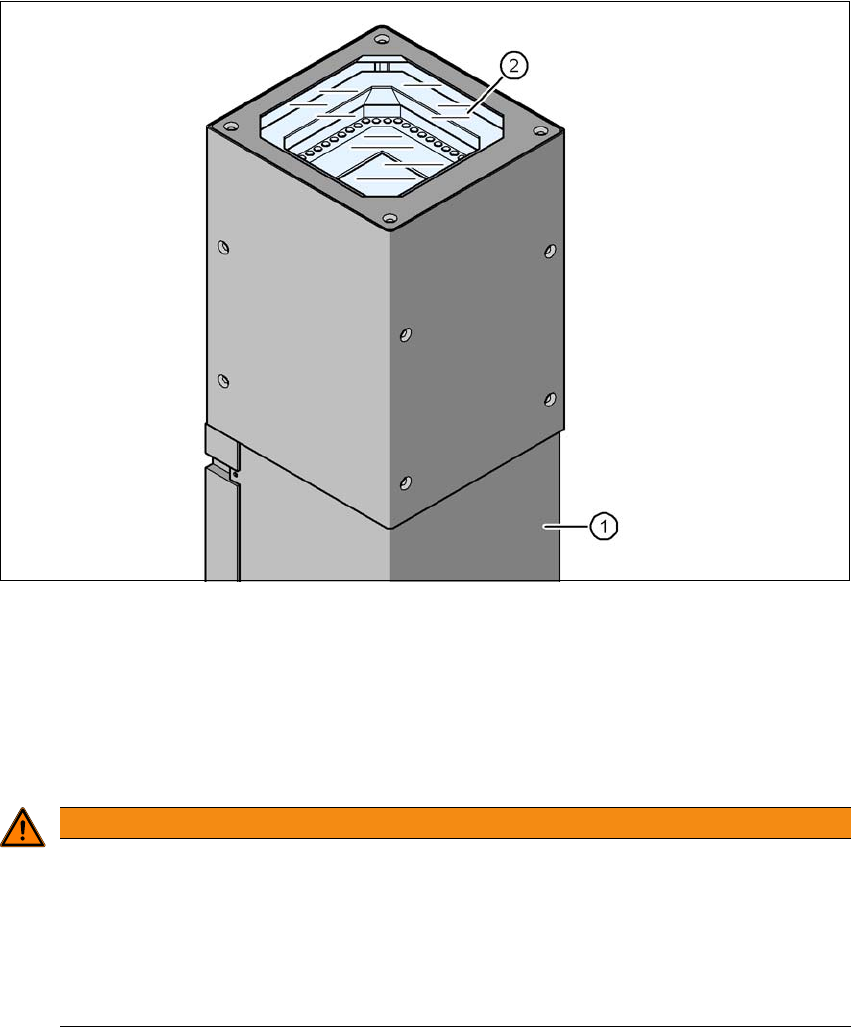

Kuva 6.13 - 1 Kiinteä komponenttikamera, P&P, tyyppi 25, 16 x 16, digitaalinen (FC-kamera)
(1) Kamerakotelo integroidun kameran ja kameravahvistimen kanssa
(2) Lasilevy - levyn alla valaistus- ja optiikkatasot
6.13.1.1 Turvallisuusohjeita
6
VAROITUS
Törmäysvaara!
Jos TwinStar-ladontapään tilalle vaihdetaan SpeedStar-ladontapää, SpeedStar-pää tör-
mää yhteen kamerarunkojen kanssa.
Irrota TwinStar-pään kiinteät kamerat.
Jos TwinStar-ladontapään tilalle vaihdetaan MultiStar-pää, kiinteä komponenttika-
mera asennetaan tällöin alimpaan asemaan.
6 Asemalaajennukset Käyttöohje SIPLACE SX1/SX2
6.13 Kiinteät kamerat Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
348
6.13.1.2 Tekniset tiedot
6
Komponentin mitat 0,2 mm x 0,2 mm - 16 mm x 16 mm, komponentin yksinkertaisen
mittauksen tapauksessa
Komponenttien alue 0402 SO, PLCC, QFP, kanta, pistoke, BGA, erikoiskomponentti, Bare
Die, Flip-Chip, suoja saakka
Jalkojen minimiväli 0,25 mm
Jalkojen minimileveys 0,1 mm
Pallojen minimiväli 0,14 mm
Pallojen minimihalkaisija 0,08 mm
Näkökenttä 19,4 mm x 19,4 mm
Valaisutapa Päältä tuleva valo (6 vapaasti ohjelmoitavaa tasoa)
