00197892-03_UM_SX12-V2_FI - 第38页

2 Käyttöturvallisuus Käyttöohje SIPLACE SX1/SX2 2.1 Turvallisuusohjeita Ohjelmistove rsiosta SR.710.0 alkaen Painos 12/2016 38 Noudat a seuraavia ohjeit a kestomagneetteihin kohdistuvissa töissä:  Jos henkilöllä on akti…

Käyttöohje SIPLACE SX1/SX2 2 Käyttöturvallisuus

Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 2.1 Turvallisuusohjeita

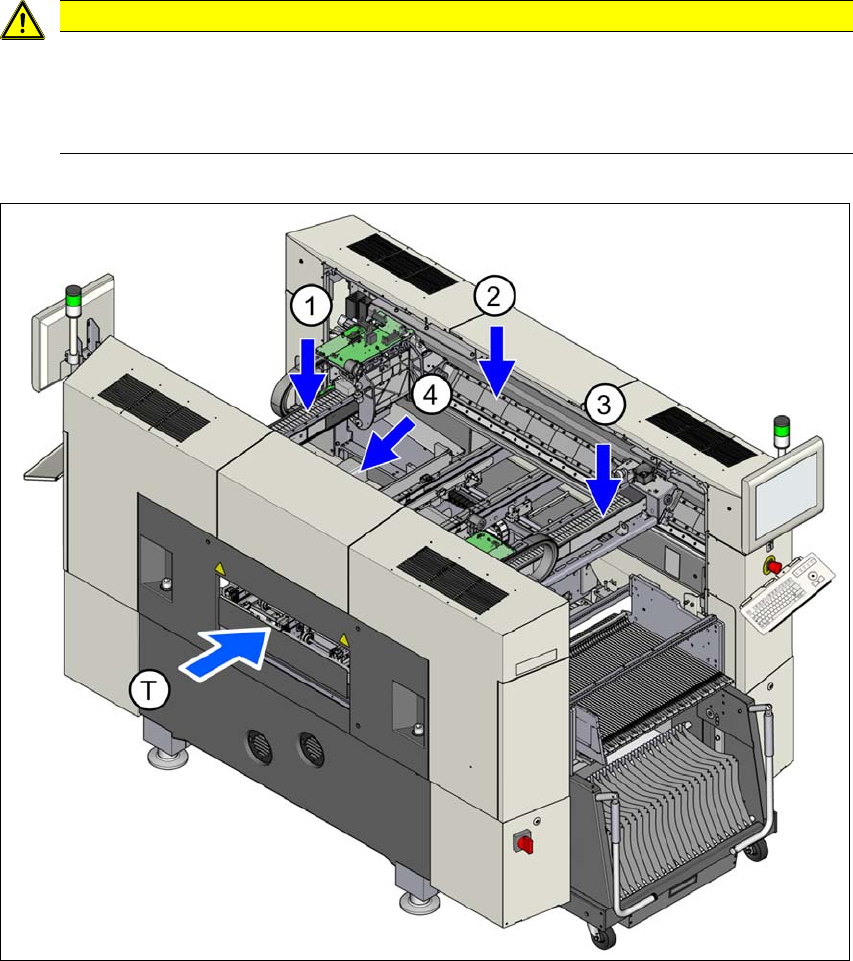

Kuva 2.1 - 1 Lineaarikäyttöjen kestomagneettien sijainti

(1) X-lineaarimoottorin kestomagneetit portaalin 2 päällä

(2) Portaalin 1 ja portaalin 2 Y-lineaarimoottorin kestomagneetit (irto- tai kiintolaakereita varten)

(3) X-lineaarimoottorin kestomagneetit portaalin 2 päällä

(4) Portaalin 1 ja portaalin 2 Y-lineaarimoottorin kestomagneetit (irto- tai kiintolaakereita varten)

(T)Piirilevyn kuljetussuunta

HUOMIO

Voimakkaiden kestomagneettikenttien aiheuttama tietojen menetys!

Voimakkaat magneettikentät voivat aiheuttaa tietovälineiden tai pankkikorttien sisältä-

mien tietojen tuhoutumisen.

 Älä tuo tietovälineitä ja pankkikortteja koneen lähelle.

2 Käyttöturvallisuus Käyttöohje SIPLACE SX1/SX2

2.1 Turvallisuusohjeita Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016

Noudata seuraavia ohjeita kestomagneetteihin kohdistuvissa töissä:

 Jos henkilöllä on aktiivinen implantaatti (esim. sydämentahdistin) tai muita ferromagneettisia

proteeseja, hänelle on ehdottomasti kiellettyä tehdä näihin laitteisiin kohdistuvia töitä tai

mennä niiden lähelle. Pidä turvallinen etäisyys lineaarimoottoriin!

 Voimakkaista magneettisista vetovoimista johtuen magneettiradan ja liikkuvan primääriosan

suorassa läheisyydessä on noudatettava erityisiä varotoimenpiteitä. Raskaita tai leveitä te-

räs- tai rautaesineitä ei koskaan saa viedä manuaalisesti magneettiradan läheisyyteen.

Koska magneettiset vetovoimat eivät ole näkyviä, niiden vaikutukset magneettiradan lähei-

syydessä aliarvioidaan säännöllisesti. Magneettinen vetovoima voi alkaa äkillisesti. Veto-

voima voi magneettiradan kokoa vastaavien ferromagneettisten kohteiden (teräs tai rauta)

läheisyydessä nousta useaan tuhanteen newtoniin.

 Käytä aina magneettirataa käsiteltäessä soveltuvaa työ- ja suojavaatetusta (esim. käsineita,

kenkiä, jne.).

 Magneettiradan vaihtoon liittyviin asennustöihin ja muihin toimenpiteisiin saa ryhtyä ainoas-

taan kyseisiin tehtäviin koulutetut SIPLACE-teknikot.

 Pidä hätätapausten varalta aina valmiina vähintään kaksi massiivisesta epämagneettisesta

materiaalista (esim. alumiini) valmistettua kiilaa (noin 10° - 15°) ja epämagneettisen vasaran

(noin 2 - 3 kg). Näitä työkaluja tarvitaan hätätapauksessa, jotta magneettisesti magneettira-

taan kiinnittyneet osat saadaan irrotettua ja mahdollisesti puristuksiin joutuneet raajat (sormi,

käsi, jalka) vapautettua. Älä koskaan aseta rautasydänmoottorin käämiydintä suoraan mag-

neettiradalle.

 Voimakkaat magneettikentät voivat vahingoittaa ja tuhota elektronisia laitteita mittausinstru-

menttejä. Älä aseta magneettisia ainesosia sisältäviä laitteita tietokoneiden, monitorien tai

magneettisten tallennusvälineiden (esim. kovalevyjen, luottokorttien, audio- ja videonauho-

jen, jne.) läheisyyteen.

 Pidä yksittäisten magneettiratojen välissä tai magneettiradan ja muiden magneettisten pinto-

jen välissä aina vähintään 45 cm etäisyyttä.

 Magneetit on hävitettävä asianmukaisesti. Asianmukaiseen hävittämiseen kuuluu olennai-

sesti magneettisuuden poistaminen kestomagneetista.

Käyttöohje SIPLACE SX1/SX2 2 Käyttöturvallisuus

Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 2.2 Varoituskyltit

2.2 Varoituskyltit

2.2.1 Automaattiin kiinnitetyt varoituskyltit

Kuva 2.2 - 1 Automaattiin kiinnitetyt varoituskyltit - paikoituspaikka 2

Merkki W203, tuotenro 03009342-01

Merkki W204, tuotenro 03009343-01

Merkki W206, tuotenro 03009345-01

Merkki W210, tuotenro 03009350-01

(T)Piirilevyn kuljetussuunta

W 203

W 210

W 204

W206
