2 Käyttöturvallisuus Käyttöohje SIPLACE SX1/SX2 2.2 Varoituskyltit Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 52 2.2.5 V aroituskyltti HÄ TÄ-SEIS-painikkeilla 2 Merkki W209 kuvassa 2.2 - 9 , tuotenro 03009349-0 1…
Käyttöohje SIPLACE SX1/SX2 2 Käyttöturvallisuus
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 2.2 Varoituskyltit
51
2.2.4.2 Varoituskyltit virtalähteen yhteydessä
2
Kohta W220 kuvassa 2.2 - 8, sivu 51, tuotenro 03114591-01 (lukumäärä automaattia kohti: 3).

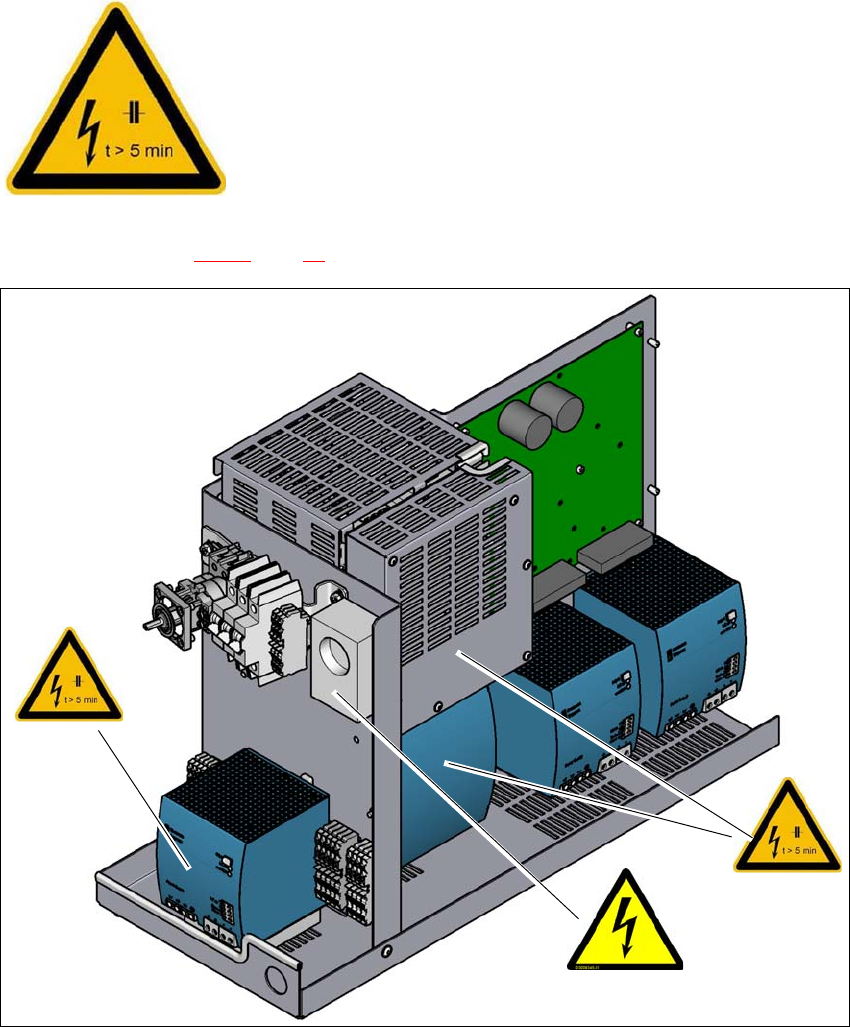

Kuva 2.2 - 8 Varoituskilpi W206, W220 virtalähteen yhteydessä
– W220 kondensaattoripariston PCS417 yhteydessä
– W220 virtalähteen AC/DC-muunninten (160 V DC / 300 V DC) yhteydessä.
– W220 turvakatkaisuyksikön (CSB) suojuksen yhteydessä
– W206 huoltopistorasian yhteydessä
2
2
VERKKOJÄNNITE!
Kytke pääkytkin pois päältä, irrota verkkopistoke pistorasiasta ja
odota 5 minuuttia, jotta varaus ehtii purkautua kondensaattoreista.
NAFTA-alue: RISK OF ELECTRIC SHOCK OR BURN!
W220
W206
W220
2 Käyttöturvallisuus Käyttöohje SIPLACE SX1/SX2
2.2 Varoituskyltit Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
52
2.2.5 Varoituskyltti HÄTÄ-SEIS-painikkeilla
2
Merkki W209 kuvassa 2.2 - 9, tuotenro 03009349-01 (lukumäärä automaattia kohti: 2)
2
2

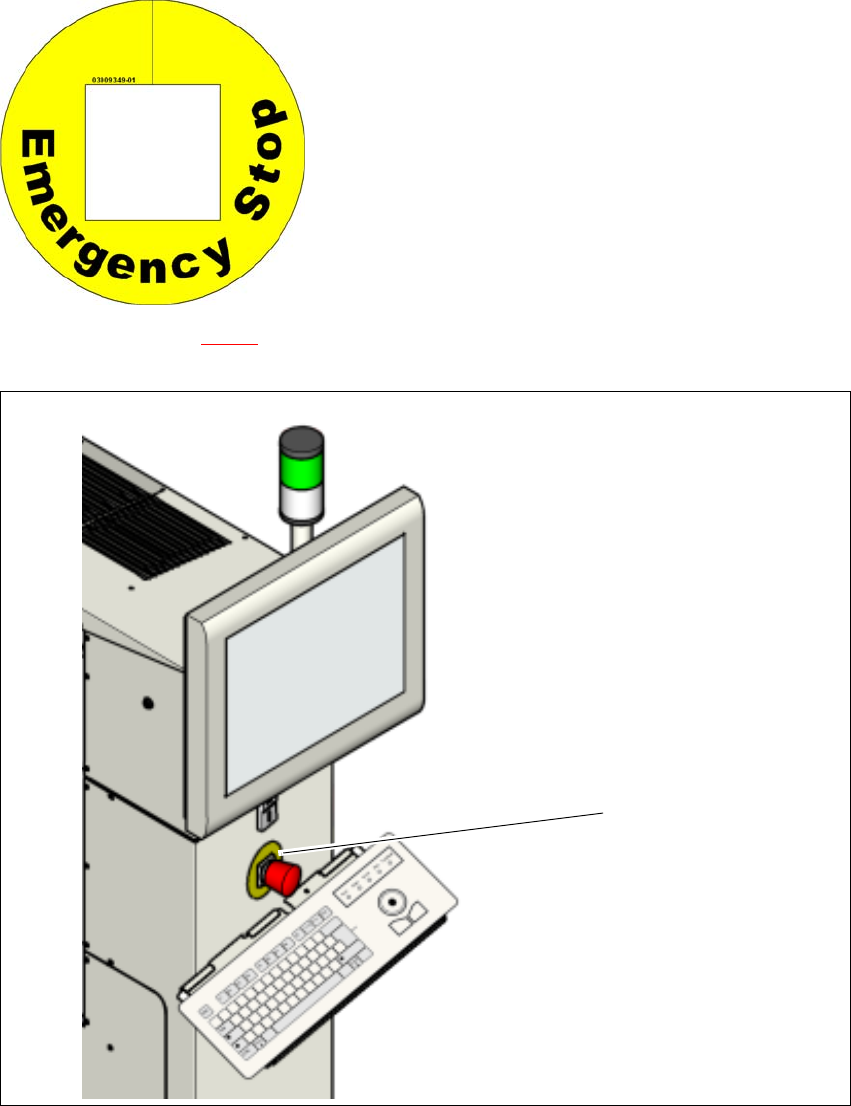

Kuva 2.2 - 9 Varoituskyltti W209 hätäpysäytyspainikkeiden yhteydessä
Merkki W209, tuotenro 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Maita Australia, Kanada, Meksiko ja USA var-
ten liimataan keltaisen renkaan sijaan HÄTÄ-
SEIS-painikkeilla varoituskyltti W209 asennuk-
seen.
W 209
Käyttöohje SIPLACE SX1/SX2 2 Käyttöturvallisuus
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 2.2 Varoituskyltit
53
2.2.6 Varoituskyltit laitteessa SIPLACE SpeedStar C&P20 P
2

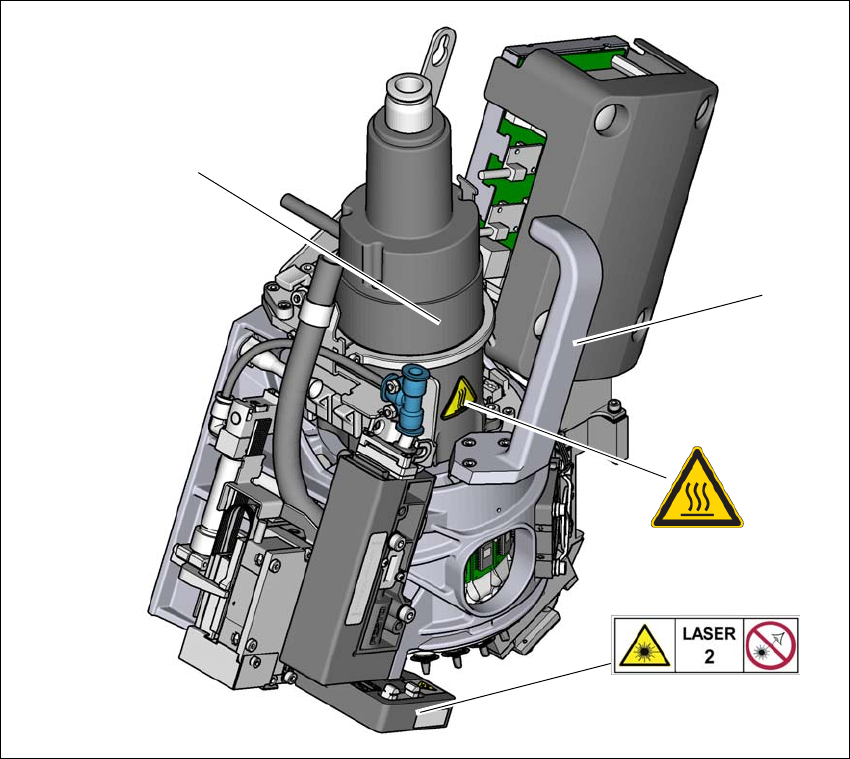

Kuva 2.2 - 10 Varoituskyltit laitteessa SIPLACE SpeedStar C&P20 P
(1) Lämpötilasta muistuttava ohjekyltti, tuotenro 03031926-01
(2) Tähtimoottorin kotelo
(3) Kahva
Merkki W "Luokan 2 laser", tuotenro 03134118-01
(1)
(2)
(3)
W Luokan 2 laser
