2 Käyttöturvallisuus Käyttöohje SIPLACE SX1/SX2 2.2 Varoituskyltit Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 56 2.2.7.1 Korkeat lämpötilat laitteessa SIPLACE CPP 2 Kohta 1 kuvassa 2.2 - 1 1 , sivu 55 (luku määrä…
Käyttöohje SIPLACE SX1/SX2 2 Käyttöturvallisuus
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 2.2 Varoituskyltit
55

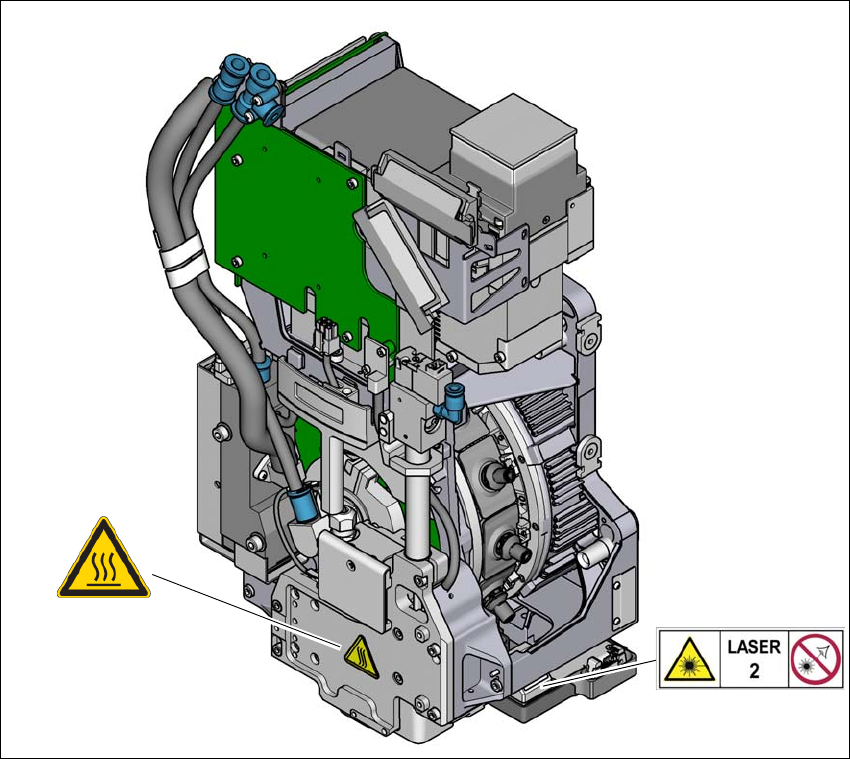

2.2.7 Varoituskilvet laitteessa SIPLACE MultiStar CPP
2
Kuva 2.2 - 11 Varoituskilvet laitteessa SIPLACE MultiStar CPP
(1) Lämpötilasta muistuttava ohjekyltti, tuotenro 03031926-01
Merkki W "Luokan 2 laser", tuotenro 03134118-01
(1)
W Luokan 2 laser
2 Käyttöturvallisuus Käyttöohje SIPLACE SX1/SX2
2.2 Varoituskyltit Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
56
2.2.7.1 Korkeat lämpötilat laitteessa SIPLACE CPP
2
Kohta 1 kuvassa 2.2 - 11, sivu 55 (lukumäärä yhdessä SIPLACE CPP -yksikössä: 1)
2.2.7.2 Luokan 2 laser komponenttianturissa
2
Merkki W "Luokan 2 laser" kuvassa 2.2 - 11, sivu 55, tuotenro 03134118-01 (lukumäärä CPP-yk-
sikköä kohti: 1)
2
Korkeat lämpötilat laitteessa SIPLACE CPP jatkuvan käytön aikana
Korkeiden lämpötilojen aiheuttama palovammojen vaara!
Z-käyttö (lineaarimoottori) voi kuumentua voimakkaasti jatkuvan käytön ai-
kana ja yli 22°C:n ympäristön lämpötiloissa.
Ole varovainen osia koskettaessasi.
2
2
2
LASERSÄTEILYÄ
Luokan 2 laser
standardin IEC 60825-1:2014 mukaan
Älä katso säteeseen!
Käyttöohje SIPLACE SX1/SX2 2 Käyttöturvallisuus
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 2.2 Varoituskyltit
57

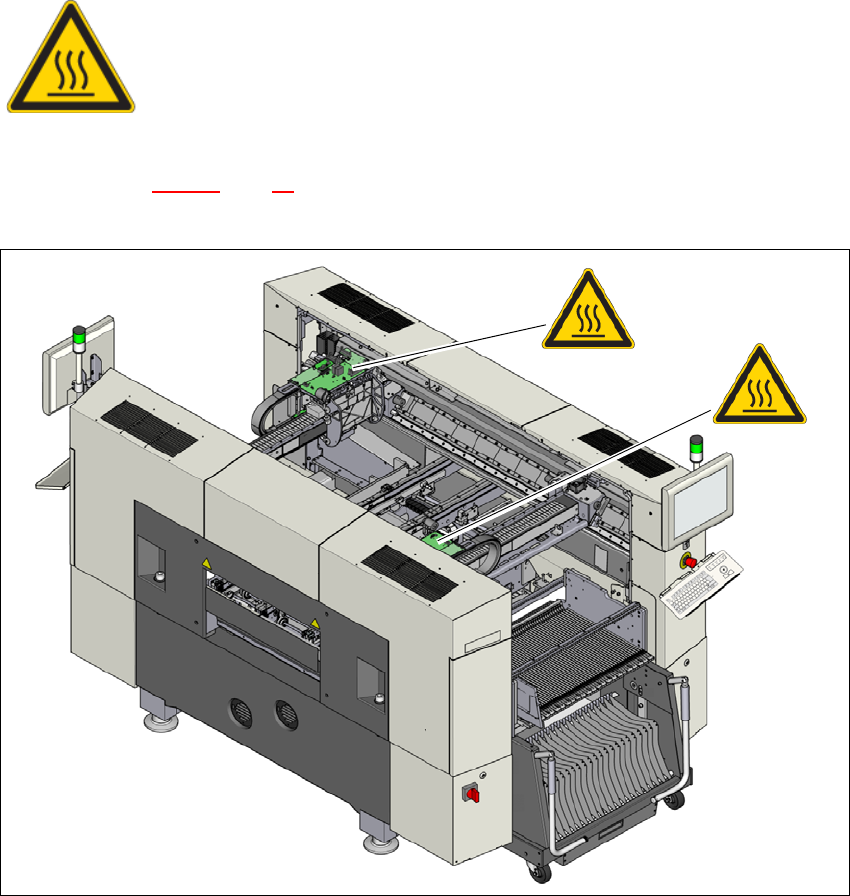

2.2.8 Korkeat lämpötilat Head Control Unit -yksikössä (HCU)
Kohta 1 kuvassa 2.2 - 12, sivu 57 Lämpötilasta muistuttava ohjekyltti, tuotenro 03031926-01 (2 -
4 varustukseen kuuluvista ladontapäistä riippuen).
2
Kuva 2.2 - 12 Lämpötilasta muistuttava ohjekyltti yksikön Head Control Unit (HCU) yhteydessä
2
KORKEAN LÄMPÖTILAN AIHEUTTAMA PALOVAMMOJEN VAARA!
Head Control Unit -yksikön (HCU) kotelo voi kuumentua jatkuvassa käy-
tössä.
Ole varovainen koskettaessasi Head Control Unit -yksikköä (HCU).
(1)
(1)
