Käyttöohje SIPLACE SX1/SX2 2 Käyttöturvallisuus Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 2.3 Optisten järjestelmien luokittelu 61 2.3 Optisten järjestelmien luokittelu 2.3.1 Täydellisen koneen luokitus 2 2.3.1.…
2 Käyttöturvallisuus Käyttöohje SIPLACE SX1/SX2
2.2 Varoituskyltit Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
60
2.2.10.2 Luokan 2 laser laservalokennon yhteydessä
2
Merkki W "Luokan 2 laser" kuvassa 2.2 - 11, sivu 55, tuotenro 03134118-01
(lukumäärä: yksittäiskuljettimessa 1, kaksoiskuljettimessa 2)
2
2
2
LASERSÄTEILYÄ
Luokan 2 laser
standardin IEC 60825-1:2014 mukaan
Älä katso säteeseen!
Käyttöohje SIPLACE SX1/SX2 2 Käyttöturvallisuus
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 2.3 Optisten järjestelmien luokittelu
61
2.3 Optisten järjestelmien luokittelu
2.3.1 Täydellisen koneen luokitus
2
2.3.1.1 Laserluokitus
Seuraavat moduulit (rakenneryhmät) sijoittuvat laserluokkaan 2:
2
Seuraavat moduulit (rakenneryhmät) sijoittuvat laserluokkaan 3B:
2
2.3.2 Kamerajärjestelmien luokitus
2
Täydellinen käyttövalmis kone kuuluu laserluokkaan 2.
Laserluokat määritetään standardin IEC 60825-1:2014 perusteella.
Rakenneryhmä Tiedot
Komponenttianturi SpeedStar-päässä Suurin optinen lähtöteho: < 1 mW
Aallonpituus: 635 nm
Komponenttianturi MultiStar-päässä Suurin optinen lähtöteho: < 1 mW
Aallonpituus: 635 nm
LP-kuljettimen laservalokennot Suurin optinen lähtöteho: < 1 mW
Aallonpituus: 650 nm
Piirilevyjen viivakoodinlukija 1D
(Datalogic DS1500)
Suurin optinen lähtöteho: --
Aallonpituus: 658
Rakenneryhmä Tiedot
Koplanaarisuutta mittaava 3D-lasermoduuli Suurin optinen lähtöteho: 60 mW
Aallonpituus: 670 nm
Ks. tämän osalta luku 6.8
Koplanaarisuutta mittaa-
va 3D-lasermoduuli, sivu 336
.
OHJE
Käytettävät kameroiden valaistusjärjestelmät sisältävät kirkkaita LED-valoja. Nämä kuu-
luvat standardin IEC 62741:2006 luokituksen mukaan riskiryhmään 1.
Älä katso säteeseen!
2 Käyttöturvallisuus Käyttöohje SIPLACE SX1/SX2
2.4 Turvallisuusohjeita automaatin kuljetukseen Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
62

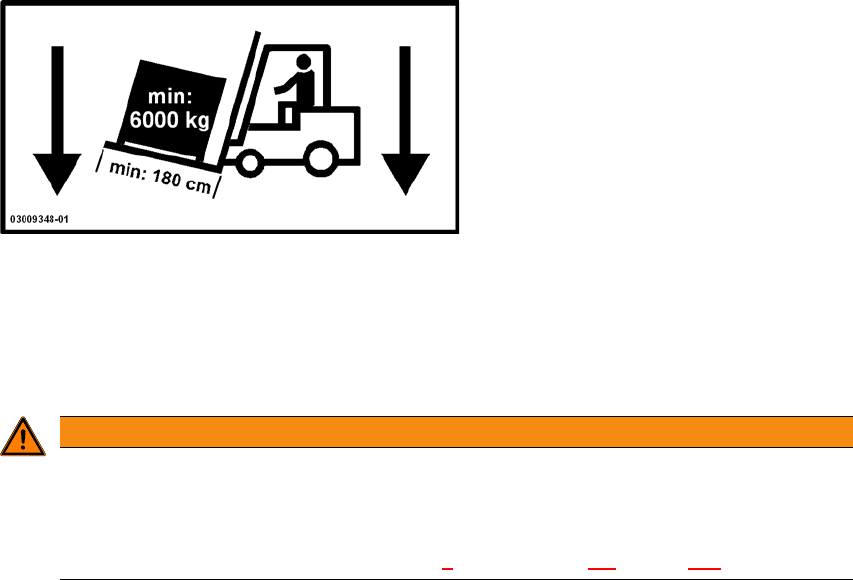

2.4 Turvallisuusohjeita automaatin kuljetukseen
2
Käytä automaatin kuljetukseen haarukkatrukkia, joka täyttää seuraavat vaatimukset:
Haarukan pituus vähintään 1800 mm
Nostokyky vähintään 6000 kg
Haarukan piikkien etäisyys vähintään 350 mm 2
2
VAROITUS
Kaatumisvaara!
Jos haarukkatrukille määriteltyjä ohjearvoja ei noudateta, kuljetettava kuorma voi kaatua.
Käytä kuljetukseen vain haarukkatrukkia, joka täyttää edellä määritellyt vaatimukset.
Automaatin kuljetusohjeet sisältyvät luvun 4
kappaleeseen 4.1, sivulla 173.
