2 Käyttöturvallisuus Käyttöohje SIPLACE SX1/SX2 2.7 Turvalaitteet Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 74 2 Kuva 2.7 - 4 Kytkinten ja painikkeiden sija inti - kuvassa piir ilevyjen syöttöpuoli (1) Hätäpysäy…
Käyttöohje SIPLACE SX1/SX2 2 Käyttöturvallisuus
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 2.7 Turvalaitteet
73
2.7.2 Automaatilla olevat kytkimet ja painikkeet
2.7.2.1 Automaatilla olevien kytkimien ja painikkeiden sijainti
2

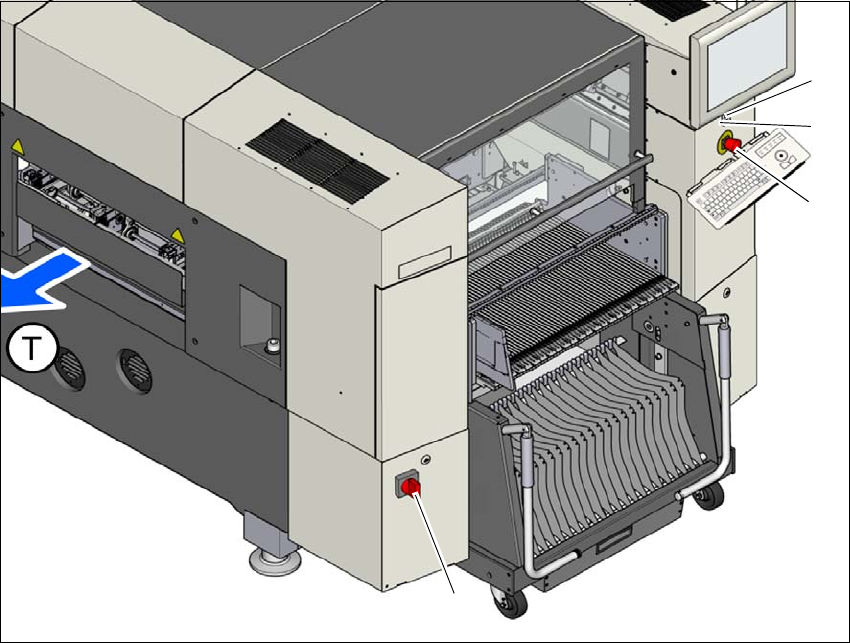

Kuva 2.7 - 3 Kytkinten ja painikkeiden sijainti - kuvassa piirilevyjen luovutuspuoli
(1) Pääkytkin
(2) Käynnistyspainike
(3) Hätäpysäytyspainike
(4) Pysäytyspainike (musta)
(T) Piirilevyn kuljetussuunta
(2)
(1)
(3)
(4)
2 Käyttöturvallisuus Käyttöohje SIPLACE SX1/SX2
2.7 Turvalaitteet Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
74
2

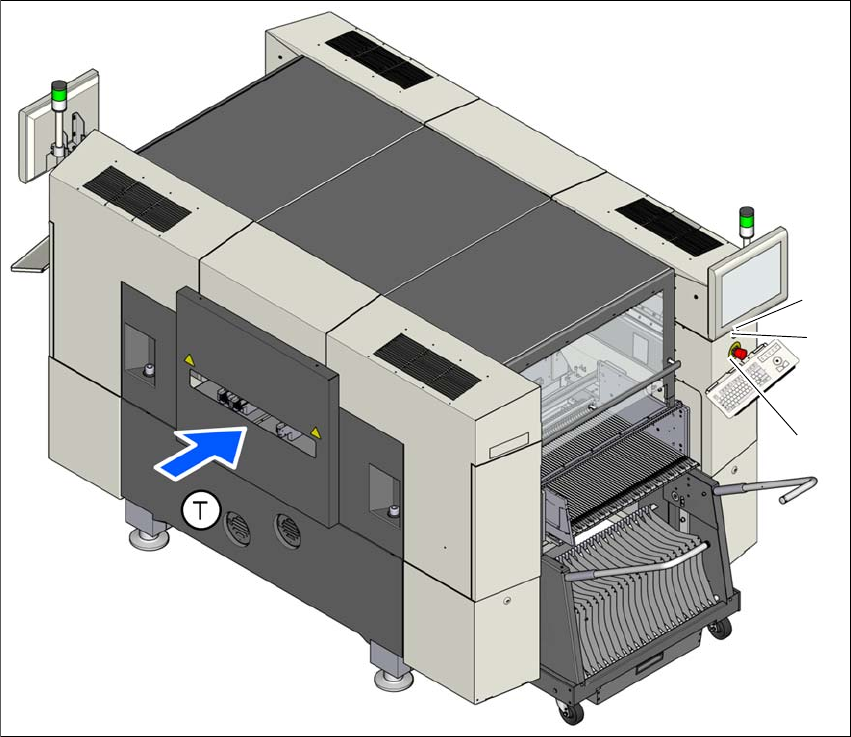

Kuva 2.7 - 4 Kytkinten ja painikkeiden sijainti - kuvassa piirilevyjen syöttöpuoli
(1) Hätäpysäytyspainike
(2) Käynnistyspainike
(3) Pysäytyspainike (musta)
(T) Piirilevyn kuljetussuunta
(3)
(1)
(2)
Käyttöohje SIPLACE SX1/SX2 2 Käyttöturvallisuus
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 2.7 Turvalaitteet
75
2.7.2.2 Suojakytkinten sijainti automaatissa
2
Kuva 2.7 - 5 Suojakytkinten sijainti automaatissa
(1) Suojakannen kytkin, asettelupaikka 1
(2) Suojakannen kytkin, asettelupaikka 2
(3) Puskurin tunnistuksen suojakytkin
(T) Piirilevyn kuljetussuunta
(2)
(1)
(3)
(3)
