MODEL TCM-X100J 0105-001 100 R ࠦࡦࡌࠕㇱ R CONVEYOR SECTION Fig. H-6 ၮ᧼ᬌㇱޔၮ᧼ࠬ࠻࠶ࡄ P .C.B. Detector , P .C.B. Stopper 512 51 1 510 515 514 513 515 514 513 512 51 1 510 506 507 509 508 507 506 505 512 51 1 510 515 514 513 501 …
MODEL TCM-X100J
0212-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
99
H-5
401 630 116 4434 GEAR 2 766H--010-401
402 630 000 8951 SET SCREW 4 766H--010-402
403 630 098 5481 SHAFT 1 766H--010-403
404 630 116 4427 GEAR 2 766H--010-404
405 630 008 2296 SET SCREW 4 766H--010-405
406 630 001 1890 BEARING,UNIT 3 766H--010-406
407 630 057 7297 COLLAR 3 766H--010-407
408 411 141 4107 WASHER V 5X10X1 6 766H--010-408
409 411 141 6705 WASHER SPR 5 6 766H--010-409
410 630 000 7800 BOLT,HEX-SCT 6 766H--010-410
411 630 091 4764 PULLEY,TIMING 1 766H--010-411
412 630 000 8951 SET SCREW 2 766H--010-412
413 630 077 4849 BRACKET(MOTOR) 1 766H--010-413
414 411 141 4107 WASHER V 5X10X1 2 766H--010-414
415 411 141 6705 WASHER SPR 5 2 766H--010-415
416 630 000 7749 BOLT,HEX-SCT 2 766H--010-416
417 630 092 9744 ASSY,MOTOR,STEPPING 1 MPM17(RCVW),103-8572-7041
766H--010-417
418 411 141 4107 WASHER V 5X10X1 2 766H--010-418
419 411 141 6705 WASHER SPR 5 2 766H--010-419
420 630 000 7763 BOLT,HEX-SCT 1 766H--010-420
421 630 000 7787 BOLT,HEX-SCT 1 766H--010-421
422 630 001 0220 WASHER 1 766H--010-422
423 411 141 6705 WASHER SPR 5 1 766H--010-423
424 411 141 0505 NUT HEX 5 1 766H--010-424
425 630 056 3917 PULLEY,TIMING 1 766H--010-425
426 630 000 8951 SET SCREW 2 766H--010-426
427 630 048 9668 BELT,TIMING 1 766H--010-427
428 630 096 5124 COVER 1 766H--010-428
429 411 051 1708 SCR TRS 4X6 3 766H--010-429
430 630 091 4979 BOSS(HANDLE) 1 766H--010-430
432 630 096 5131 COVER 1 766H--010-432
433 411 051 1708 SCR TRS 4X6 6 766H--010-433
434 630 000 7558 BOLT,HEX-SCT 2 766H--010-434
435 630 099 0713 COVER 1 766H--010-435
MODEL TCM-X100J
0105-001
100

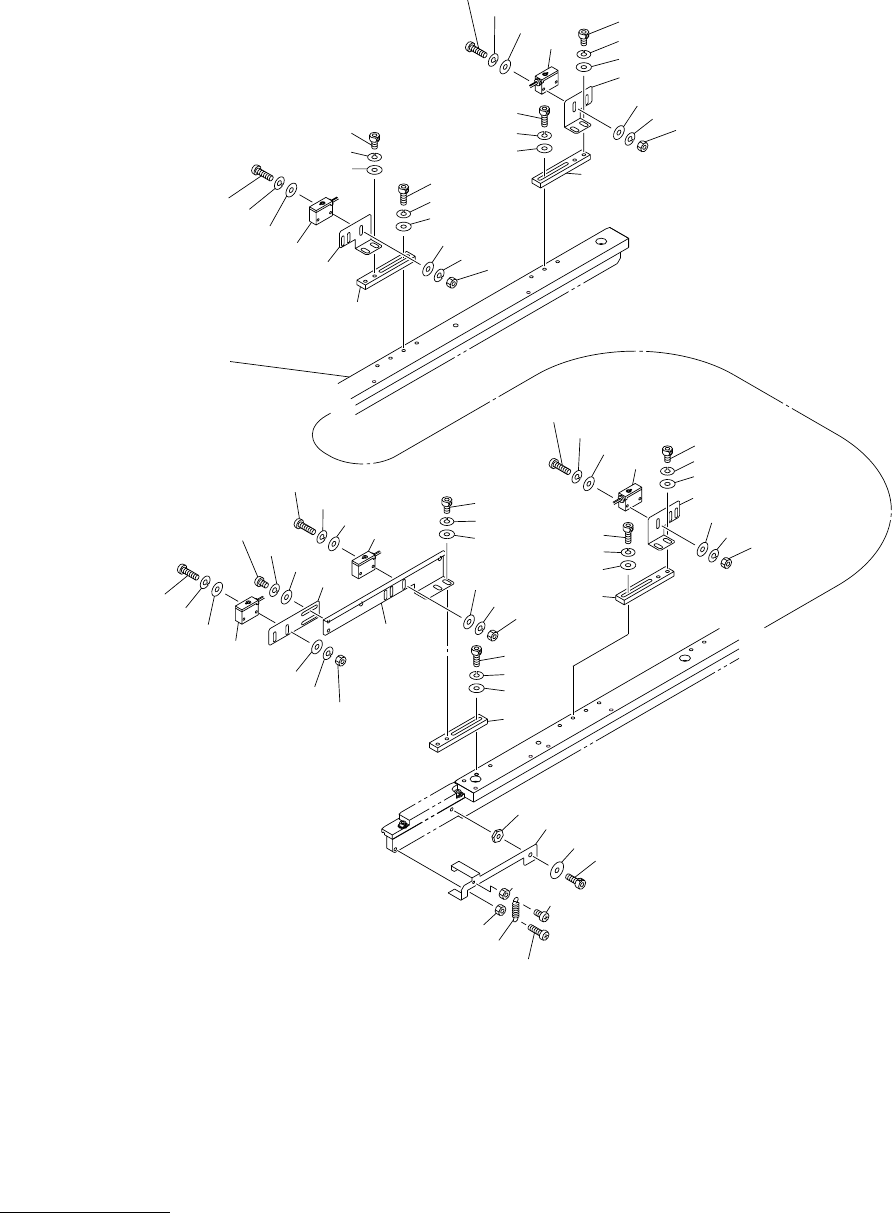

R ࠦࡦࡌࠕㇱ R CONVEYOR SECTION
Fig. H-6
ၮ᧼ᬌㇱޔၮ᧼ࠬ࠻࠶ࡄ
P.C.B. Detector, P.C.B. Stopper
512
511
510
515
514
513
515
514
513
512
511
510
506
507
509
508
507
506
505
512
511
510
515
514
513
501
502
506
507
509
506
504
508
507
506
505
515
514
513
501
519
See Fig.H-1
Key No.29
517
516
518
520
522
524
523
521
510
511
512
507
509
506
507
509
521
507
506
508
507
506
505
525
507
508
506
505
503
501
501
502
506
507
509
508
507
506
505
MODEL TCM-X100J
0212-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
101
H-6
501 630 064 2131 PLATE 4 766H--010-501
502 630 059 2412 BRACKET(PHOTO R) 2 766H--010-502
503 630 059 2405 BRACKET(PHOTO L) 1 766H--010-503
504 630 089 8354 BRACKET 1 766H--010-504
505 630 092 8723 ASSY,SENSOR,PHOTO 5 BPH83,BPH53,BPH81,BPH76,BPH93
766H--010-505
506 411 119 1909 WASHER V 3X7X0.5 22 766H--010-506
507 411 086 4408 WASHER SPR 3 22 766H--010-507
508 411 162 1604 SCR PAN 3X20 10 766H--010-508
509 411 054 6809 NUT HEX 3 10 766H--010-509
510 411 141 4008 WASHER V 4X9X0.8 8 766H--010-510
511 411 141 2905 WASHER SPR 4 8 766H--010-511
512 630 000 7619 BOLT,HEX-SCT 8 766H--010-512
513 411 141 4008 WASHER V 4X9X0.8 8 766H--010-513
514 411 141 2905 WASHER SPR 4 8 766H--010-514
515 630 000 7657 BOLT,HEX-SCT 8 766H--010-515
516 630 077 4818 LEVER 1 766H--010-516
517 630 001 0220 WASHER 1 766H--010-517
518 630 000 7763 BOLT,HEX-SCT 1 766H--010-518
519 630 069 2938 NUT 1 766H--010-519
520 411 054 6809 NUT HEX 3 1 766H--010-520
521 411 040 6202 SCR PAN 3X10 3 766H--010-521
522 411 054 8506 NUT HEX 4 1 766H--010-522
523 411 162 1505 SCR PAN 4X20 1 766H--010-523
524 630 001 8103 SPRING,TENSION 1 766H--010-524
525 630 089 8378 BRACKET 1 766H--010-525
