MODEL TCM-X100J 0105-001 124 XY ࠹ࡉ࡞ㇱ XY T ABLE SECTION Fig. JD-1 X Y ࠪࡘ࠻ XY Chute 34 23 25 26 33 16 15 20 15 24 22 13 17 12 13 17 7 5 12 24 22 18 2 27 1 25 26 15 16 23 25 26 13 17 12 7 5 13 17 12 29 30 31 14 28 17 22 2…
MODEL TCM-X100J
0105-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
123
JC-5
401 630 059 5888 PIN,GUIDE 1 766JC-010-401
402 630 064 6153 SHAFT 7 766JC-010-402
403 630 096 8040 SHAFT 1 766JC-010-403
404 630 064 5590 HOLDER 1 766JC-010-404
405 630 066 1163 SHAFT 1 766JC-010-405
406 630 064 6061 COLLAR 1 766JC-010-406
408 630 001 1388 BEARING,RADIAL 18 766JC-010-408
409 630 059 6823 CLUTCH/BRAKE 1 766JC-010-409
410 411 000 9809 RING E 3 8 766JC-010-410
412 630 092 9799 ASSY,MOTOR,STEPPING 1 MPM19(BPC),103H7121-0440
766JC-010-412
413 630 064 6436 PULLEY,TIMING 1 766JC-010-413
414 630 059 6755 PULLEY,TIMING 1 766JC-010-414
415 630 097 1422 BELT,TIMING 1 766JC-010-415
417 630 000 7633 BOLT,HEX-SCT 2 766JC-010-417
418 630 000 7640 BOLT,HEX-SCT 4 766JC-010-418
419 630 000 7664 BOLT,HEX-SCT 2 766JC-010-419
420 630 000 8883 SET SCREW 4 766JC-010-420
421 411 141 2905 WASHER SPR 4 8 766JC-010-421
422 411 141 4008 WASHER V 4X9X0.8 16 766JC-010-422
424 630 008 1053 SET SCREW 2 766JC-010-424
425 630 061 1434 SHEET 2 766JC-010-425
MODEL TCM-X100J
0105-001
124
XY ࠹ࡉ࡞ㇱ XY TABLE SECTION

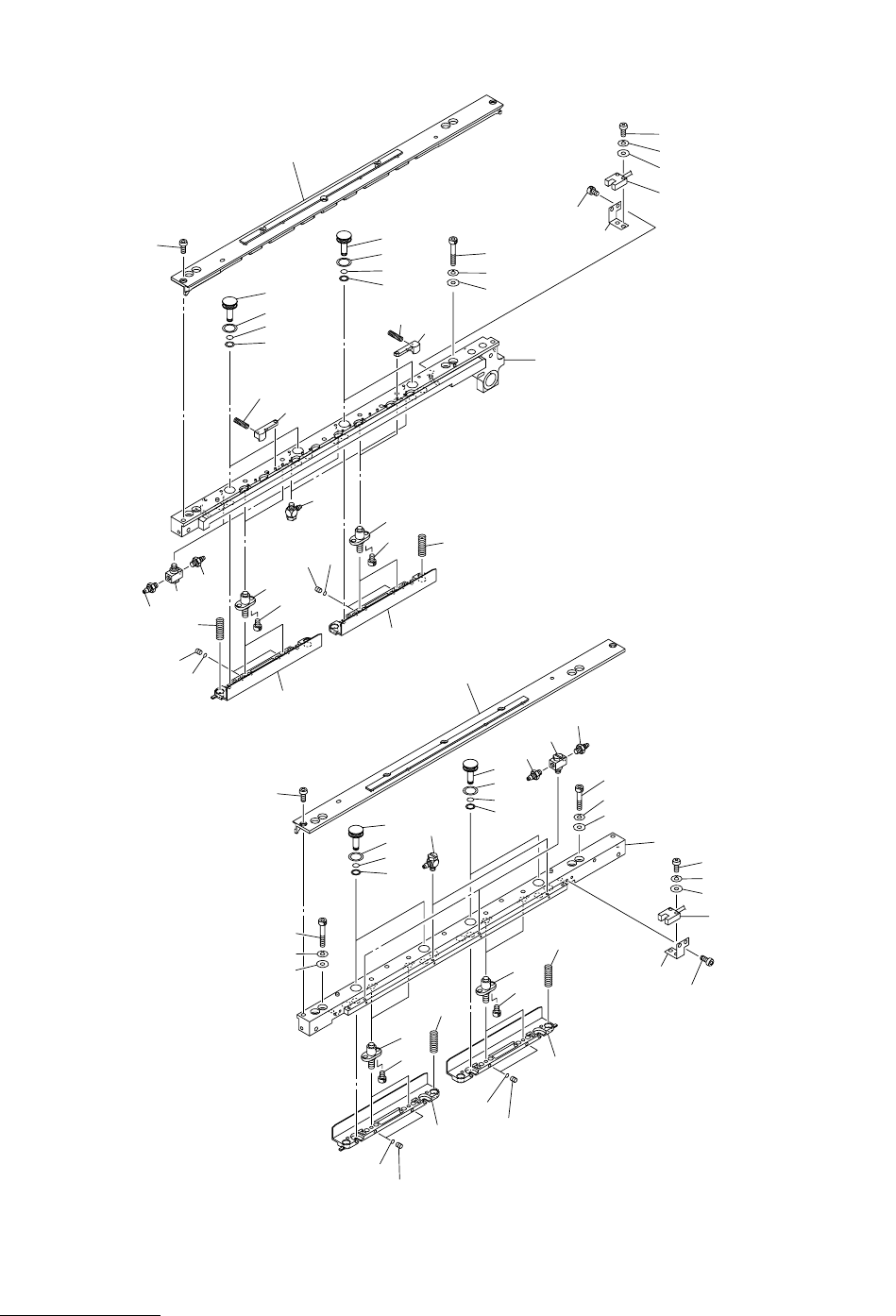

Fig. JD-1 XY ࠪࡘ࠻ XY Chute
34
23
25
26
33
16
15
20
15
24
22
13
17
12
13
17
7
5
12
24
22
18
2
27
1
25
26
15
16
23
25
26
13
17
12
7
5
13
17
12
29
30
31
14
28
17
22
24
22
24
20
15
8
9
11
10
8
9
11
10
37
8
9
11
10
35
37
36
29
30
31
14
17
32
18
8
9
11
10
MODEL TCM-X100J
0105-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
125
JD-1
1 630 096 6183 CHUTE 1 766JD-010-001
2 630 096 7654 CHUTE 1 766JD-010-002
5 630 093 7046 PLATE 2 766JD-010-005
7 630 093 7060 PLATE 2 766JD-010-007
8 630 078 8143 SHAFT 8 766JD-010-008
9 630 070 1838 SEAL 8 766JD-010-009
10 630 070 1845 SEAL 8 766JD-010-010
11 630 003 3212 SEAL 8 766JD-010-011
12 630 002 3459 SPRING,COMP 8 766JD-010-012
13 630 076 7759 GUIDE,LINEAR 8 766JD-010-013
14 630 097 1439 SENSOR,PHOTO 2 BPH47,BPH49 766JD-010-014
15 630 048 4656 PIPE FITTINGS 8 766JD-010-015
16 630 046 5556 PIPE FITTINGS 4 766JD-010-016
17 630 047 4596 BOLT,HEX-SCT(BUTTON HEAD) 20 766JD-010-017
18 630 076 8824 BOLT,HEX-SCT(BUTTON HEAD) 10 766JD-010-018
20 630 076 9029 PIPE FITTINGS 4 766JD-010-020
22 630 061 1434 SHEET 8 766JD-010-022
23 630 000 7794 BOLT,HEX-SCT 6 766JD-010-023
24 630 008 1053 SET SCREW 8 766JD-010-024
25 411 141 6705 WASHER SPR 5 8 766JD-010-025
26 411 141 4107 WASHER V 5X10X1 8 766JD-010-026
27 630 000 7787 BOLT,HEX-SCT 2 766JD-010-027
28 630 093 5738 BRACKET 1 766JD-010-028
29 411 140 6300 SCR PAN 2X8 4 766JD-010-029
30 411 141 2509 WASHER SPR 2 4 766JD-010-030
31 411 141 3605 WASHER V 2X5X0.3 4 766JD-010-031
32 630 093 5783 BRACKET 1 766JD-010-032
33 630 096 6190 CHUTE 1 766JD-010-033
34 630 096 7661 CHUTE 1 766JD-010-034
35 630 076 5670 BLOCK 4 766JD-010-035
36 630 076 6172 BLOCK 4 766JD-010-036
37 630 001 9780 SPRING,COMP 8 766JD-010-037
