MODEL TCM-X100J 0105-001 Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE 129 JD-4 301 630 064 581 1 P L A T E 1 766JD-010-301 302 630 064 5828 P L A T E 1 766JD-010-302 303 630 093 5790 BR AC KET 1 766JD-010-303 304 63…

100%1 / 312
MODEL TCM-X100J
0105-001
128
XY ࠹࡯ࡉ࡞ㇱ XY TABLE SECTION

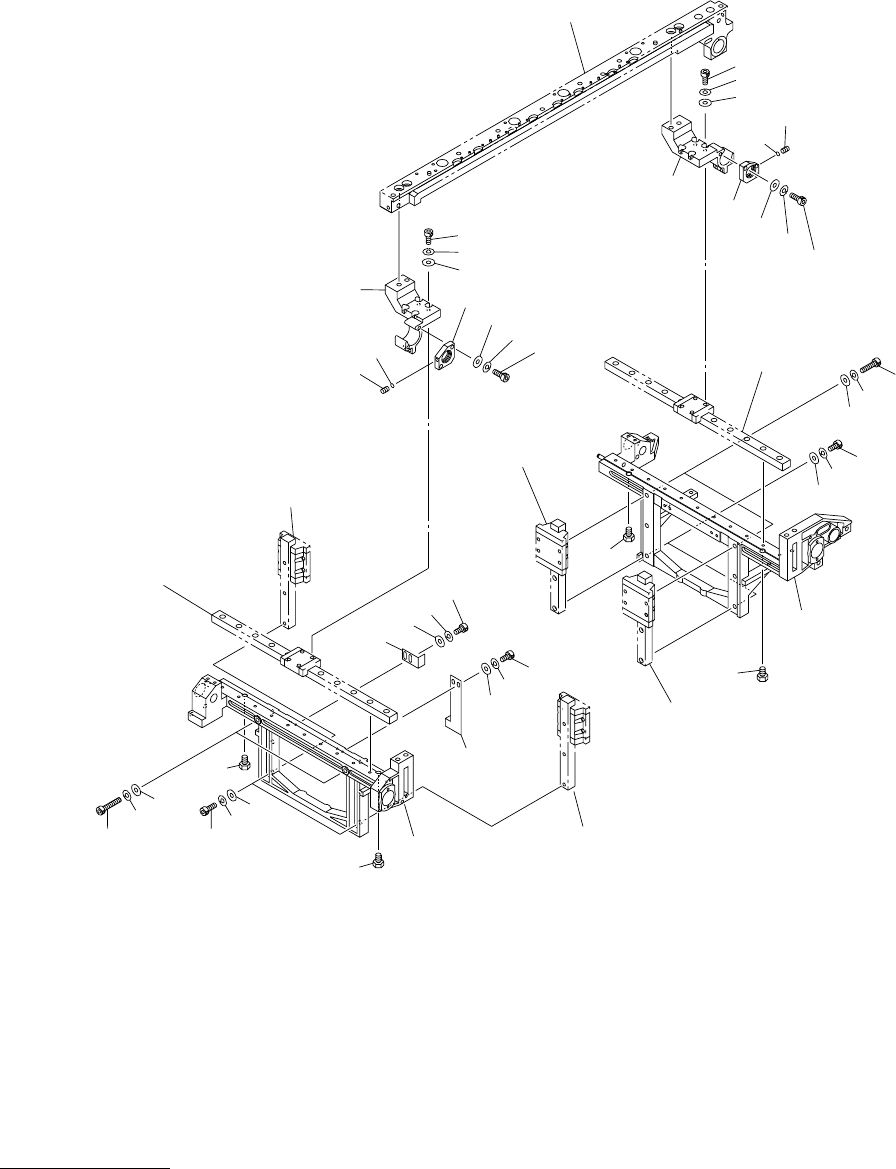

Fig. JD-4 XY ࠪࡘ࡯࠻ࡌ࡯ࠬ XY Chute Base
310
313
315
303
304
310
313
315
305
318
314
317
321
301
315
313
309
302
308
307
306
See Fig.JC-1
Key No.10
See Fig.JD-7
Key No.622
See Fig.JD-1
Key No.33
See Fig.JC-1
Key No.10
See Fig.JC-1
Key No.9
See Fig.JC-1
Key No.9
315
313
309
308
312
321
305
318
314
317
312
308
324
314
322
322
314
324
323
314
324
324
314
323
See Fig.JD-7
Key No.622
308
MODEL TCM-X100J
0105-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
129
JD-4
301 630 064 5811 PLATE 1 766JD-010-301
302 630 064 5828 PLATE 1 766JD-010-302
303 630 093 5790 BRACKET 1 766JD-010-303
304 630 093 5806 BRACKET 1 766JD-010-304
305 630 093 5813 BRACKET 2 766JD-010-305
306 630 096 7333 FRAME 1 766JD-010-306
307 630 096 7364 FRAME 1 766JD-010-307
308 630 053 8106 MECH PARTS (STOP PINS) 4 766JD-010-308
309 630 000 7503 BOLT,HEX-SCT 4 766JD-010-309
310 630 000 7510 BOLT,HEX-SCT 8 766JD-010-310
312 630 008 1053 SET SCREW 2 766JD-010-312
313 411 141 2806 WASHER SPR 3 12 766JD-010-313
314 411 141 2905 WASHER SPR 4 16 766JD-010-314
315 411 141 3902 WASHER V 3X7X0.5 12 766JD-010-315
317 630 000 7640 BOLT,HEX-SCT 4 766JD-010-317
318 411 141 5906 WASHER F 4X8X0.8 4 766JD-010-318
321 630 061 1434 SHEET 2 766JD-010-321
322 630 000 7633 BOLT,HEX-SCT 8 766JD-010-322
323 630 000 7688 BOLT,HEX-SCT 4 766JD-010-323
324 411 141 4008 WASHER V 4X9X0.8 12 766JD-010-324
MODEL TCM-X100J
0212-002
130
XY ࠹࡯ࡉ࡞ㇱ XY TABLE SECTION

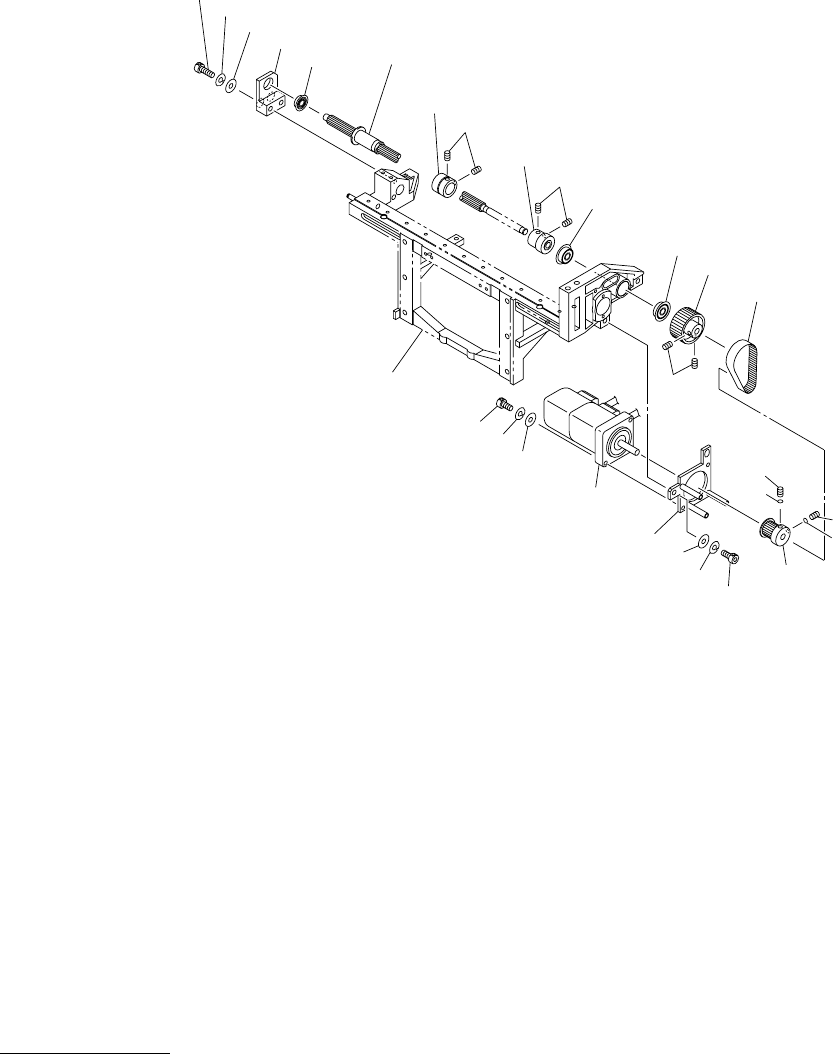

Fig. JD-5
XY ࠪࡘ࡯࠻ࡌ࡞࠻㚟േㇱ
XY Chute Belt Driver
435
422
425
402
408
436
420
407
407
413
411
412
429
422
430
420
437
437
420
420
414
426
434
423
428
433
432
See Fig.JD-4
Key No.306
See Fig.JD-2
Key No.109
