MODEL TCM-X100J 0105-001 160 ࡋ࠶࠼㚟േㇱ HEAD DRIVING SECTION Fig. K-7 ᚻ࿁ߒࡂࡦ࠼࡞ Hand Wheel 609 608 607 603 606 605 604 610 607 602 See Fig.B-1 Key No.1 See Fig.L-1 Key No.12 61 1 601 612 613 617 615 616
MODEL TCM-X100J
0105-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
159
K-6
501 630 093 6551 COVER 1 766K--010-501
502 630 093 6544 COVER 1 766K--010-502
503 630 094 4549 COVER 1 766K--010-503
504 411 141 4107 WASHER V 5X10X1 6 766K--010-504
505 411 141 6705 WASHER SPR 5 6 766K--010-505
506 630 000 7756 BOLT,HEX-SCT 6 766K--010-506
MODEL TCM-X100J
0105-001
160

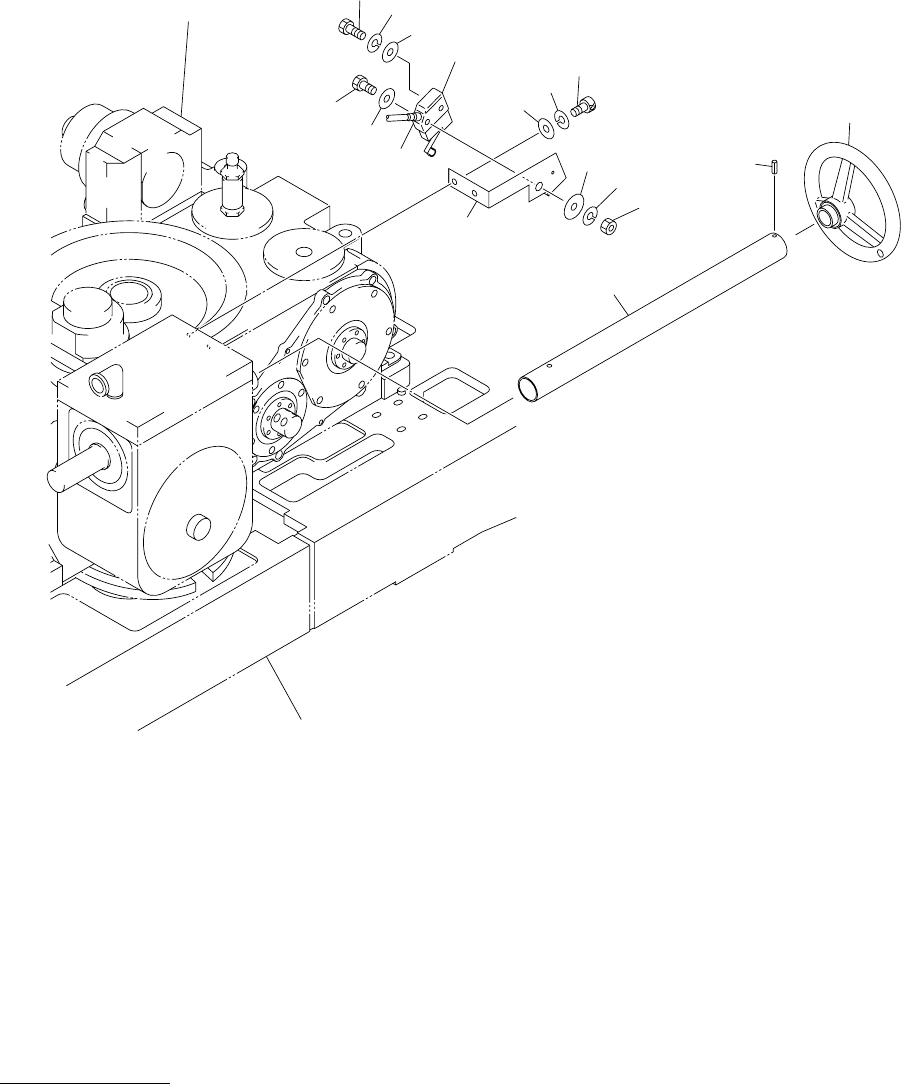

ࡋ࠶࠼㚟േㇱ HEAD DRIVING SECTION
Fig. K-7 ᚻ࿁ߒࡂࡦ࠼࡞ Hand Wheel
609
608
607
603
606
605
604
610
607
602
See Fig.B-1
Key No.1
See Fig.L-1
Key No.12
611
601
612
613
617
615
616
MODEL TCM-X100J
0105-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
161
K-7
601 630 099 6586 BRACKET 1 766K--010-601
602 630 093 6438 ASSY,SWITCH,MICRO 1 SQ1 766K--010-602
603 630 000 0375 ACCESSORY,SW 1 766K--010-603
604 411 141 4107 WASHER V 5X10X1 2 766K--010-604
605 411 141 6705 WASHER SPR 5 2 766K--010-605
606 630 000 7756 BOLT,HEX-SCT 2 766K--010-606
607 411 119 2104 WASHER V 4X9X0.8 2 766K--010-607
608 411 008 1706 WASHER SPR 4 1 766K--010-608
609 630 000 8609 BOLT,HEX 1 766K--010-609
610 630 000 8616 BOLT,HEX 1 766K--010-610
611 630 001 0213 WASHER 1 766K--010-611
612 411 008 1706 WASHER SPR 4 1 766K--010-612
613 411 054 8506 NUT HEX 4 1 766K--010-613
615 630 096 6534 HANDLE 1 766K--010-615
616 630 096 7173 SHAFT 1 766K--010-616
617 630 087 0398 SPRING PIN 1 766K--010-617
