MODEL TCM-X100J 0212-002 184 ᧄㇱ MAIN BODY SECTION Fig. L-2 ࠳ࠢ࠻ࡎࠬ Duct Hose 111 116 See Fig.LB-1 K ey No .1 See Fig.LB-1 K ey No .42 107 106 106 See Fig.E-1 K ey No .21
MODEL TCM-X100J
0212-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
183
L-1
1 630 048 9910 BLOCK,LOCATE 2 766L--010-001
3 630 048 9927 BLOCK,LOCATE 2 766L--010-003
4 630 042 5697 NUT 8 766L--010-004
5 630 041 6770 COLLAR 8 766L--010-005
6 630 000 8975 SET SCREW 8 766L--010-006
7 630 042 5673 BOLT,HEX 8 766L--010-007
9 630 115 8853 FRAME 1 766L--010-009
10 630 116 8357 FRAME(L) 1 766L--010-010
11 630 116 8364 FRAME(R) 1 766L--010-011
12 630 118 2063 FRAME(HEAD) 1 766L--010-012
13 411 141 5401 WASHER V 20X37X3 20 766L--010-013
14 411 141 6804 WASHER SPR 20 20 766L--010-014
15 630 009 5814 BOLT,HEX-SCT 20 766L--010-015
16 411 141 5203 WASHER V 16X30X3 2 766L--010-016
17 411 141 3407 WASHER SPR 16 2 766L--010-017
18 630 083 4253 BOLT,HEX-SCT 2 766L--010-018
19 630 089 2314 PLATE 1 766L--010-019
20 411 113 9109 SCR TRS 5X10 2 766L--010-020
25 630 118 8348 BRACKET(BAND) 1 766L--010-025
27 411 141 4107 WASHER V 5X10X1 2 766L--010-027
28 411 141 6705 WASHER SPR 5 2 766L--010-028
29 630 000 7756 BOLT,HEX-SCT 2 766L--010-029
35 630 089 2475 BLOCK,LOCATE 2 766L--010-035
36 630 117 9926 BLOCK,LOCATE 2 766L--010-036
39 630 097 5413 COVER 1 766L--010-039
40 411 113 9109 SCR TRS 5X10 4 766L--010-040
41 630 099 9129 SUPPORT 1 766L--010-041
42 630 001 0220 WASHER 2 766L--010-042
43 411 141 6705 WASHER SPR 5 2 766L--010-043
44 630 000 7763 BOLT,HEX-SCT 2 766L--010-044
51 630 093 6445 ASSY,SWITCH,BUTTON 2 SPB5,SPB6 766L--010-051
52 630 064 6320 NAME PLATE,NOTICE 2 766L--010-052
MODEL TCM-X100J
0212-002
184
ᧄㇱ MAIN BODY SECTION

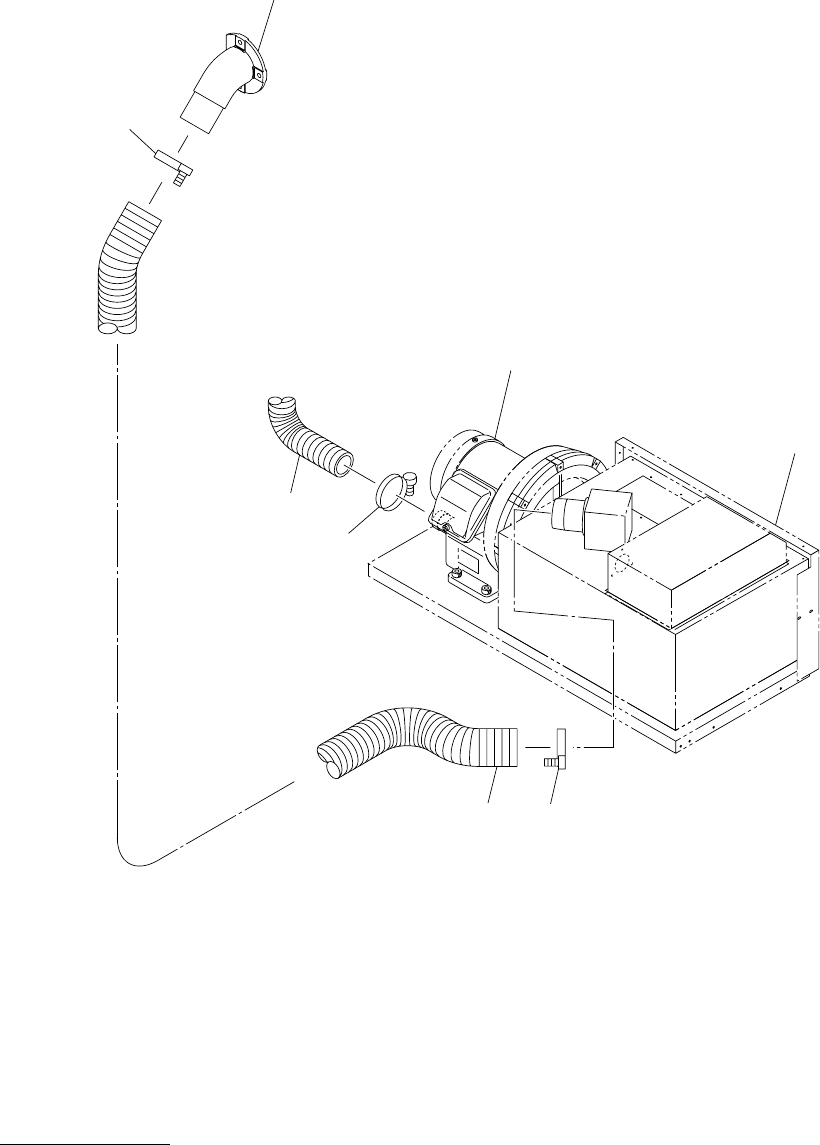

Fig. L-2 ࠳ࠢ࠻ࡎࠬ Duct Hose
111
116
See Fig.LB-1
Key No.1
See Fig.LB-1
Key No.42
107 106
106
See Fig.E-1
Key No.21
MODEL TCM-X100J
0212-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
185
L-2
106 630 033 6955 PIPE FITTINGS(BAND) 2 766L--010-106
107 630 099 6852 TUBE 1 766L--010-107
111 630 099 6845 TUBE 1 766L--010-111
116 630 009 3544 PIPE FITTINGS(BAND) 1 766L--010-116
