MODEL TCM-X100J 0212-002 188 ᧄㇱ MAIN BODY SECTION Fig. L-4 ࠹ࡊࠛࡦ࠼ᬌㇱ T ape End Detector 304 303 302 301 341 342 343 344 333 334 See Fig.L-1 Key No.12 See Fig.E-2 Key No.123 335 331 333 334 335 309 308 307 306 305 310
MODEL TCM-X100J
0212-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
187
L-3
201 630 093 6377 ASSY,LIGHTING UNIT 1 766L--010-201
201 -10 630 005 4286 LAMP 1
202 630 116 4465 MECH PARTS(RUBBER) 1 766L--010-202
203 411 141 4107 WASHER V 5X10X1 1 766L--010-203
204 411 141 4008 WASHER V 4X9X0.8 1 766L--010-204
205 411 141 2905 WASHER SPR 4 1 766L--010-205
206 630 000 7633 BOLT,HEX-SCT 1 766L--010-206
207 411 141 4107 WASHER V 5X10X1 2 766L--010-207
208 411 141 6705 WASHER SPR 5 2 766L--010-208
209 630 000 7756 BOLT,HEX-SCT 2 766L--010-209
231 630 098 4262 BRACKET 1 766L--010-231
232 411 141 4107 WASHER V 5X10X1 2 766L--010-232
233 411 141 6705 WASHER SPR 5 2 766L--010-233
234 630 000 7763 BOLT,HEX-SCT 2 766L--010-234
MODEL TCM-X100J
0212-002
188
ᧄㇱ MAIN BODY SECTION

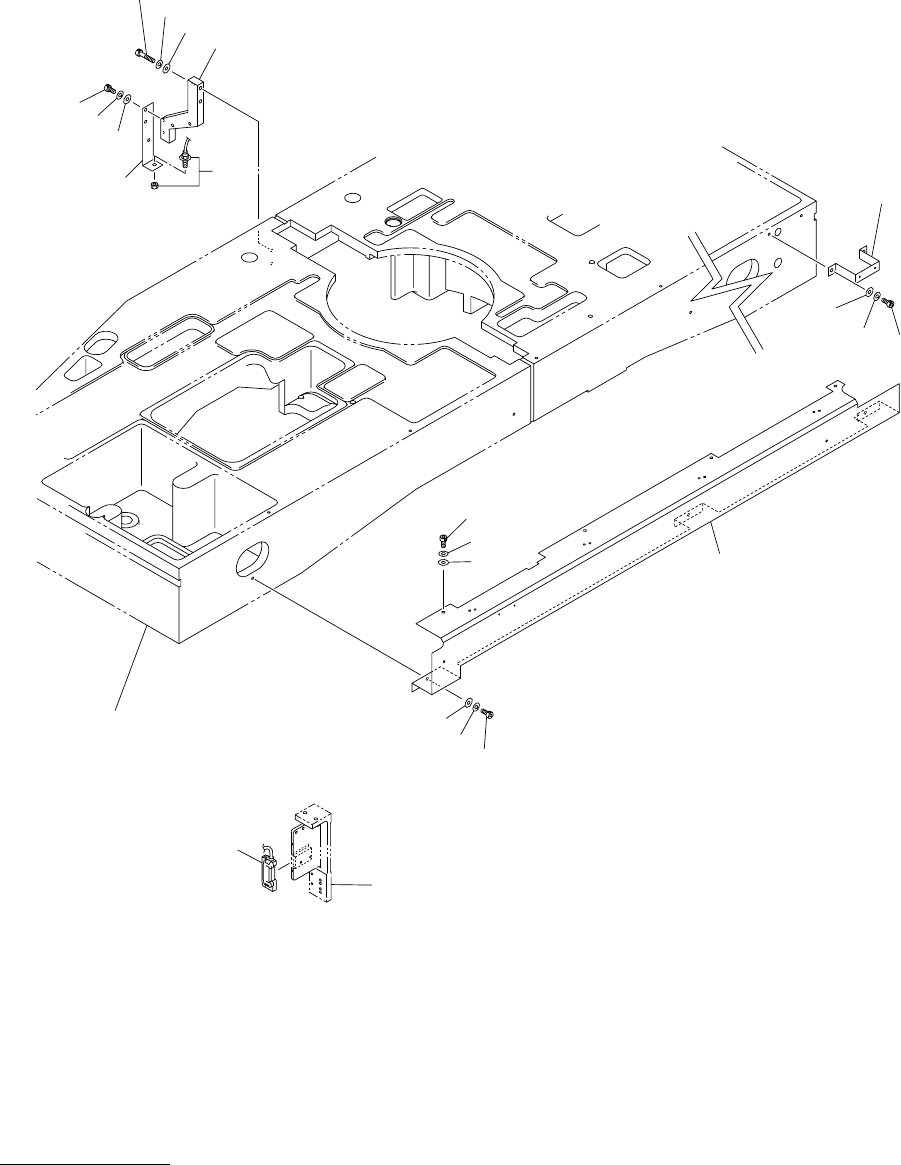

Fig. L-4 ࠹ࡊࠛࡦ࠼ᬌㇱ Tape End Detector
304
303
302
301
341
342
343
344
333
334
See Fig.L-1
Key No.12
See Fig.E-2
Key No.123
335
331
333
334
335
309
308
307
306
305
310
MODEL TCM-X100J
0212-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
189
L-4
301 630 093 1938 STAY 1 766L--010-301
302 411 141 4107 WASHER V 5X10X1 2 766L--010-302
303 411 141 6705 WASHER SPR 5 2 766L--010-303
304 630 000 7800 BOLT,HEX-SCT 2 766L--010-304
305 630 052 1948 STAY 1 766L--010-305
306 411 141 4107 WASHER V 5X10X1 2 766L--010-306
307 411 141 6705 WASHER SPR 5 2 766L--010-307
308 630 000 7756 BOLT,HEX-SCT 2 766L--010-308
309 630 092 8693 ASSY,SENSOR,PELEC 1 BPH34 Amp 766L--010-309
310 630 004 2108 SENSOR,PELEC 1 BPH34 766L--010-310
331 630 116 5509 COVER 1 766L--010-331
333 630 000 7756 BOLT,HEX-SCT 7 766L--010-333
334 411 141 6705 WASHER SPR 5 7 766L--010-334
335 411 141 4107 WASHER V 5X10X1 7 766L--010-335
341 630 095 7938 BRACKET 1 766L--010-341
342 411 141 4107 WASHER V 5X10X1 2 766L--010-342
343 411 141 6705 WASHER SPR 5 2 766L--010-343
344 630 000 7756 BOLT,HEX-SCT 2 766L--010-344
