MODEL TCM-X100J 0212-002 24 ࡈࠖ࠳ࠠࡖ࠶ࠫㇱ FEEDER CARRIAGE SECTION Fig. C-3 ࠤࡉ࡞ࡌࠕ Cablebearer See Fig.C-4 Key No.327 See Fig.C-4 Key No.330 223 224 223 214 213 212 21 1 225 214 213 212 210 202 203 204 205 206 203 204 205 20…
MODEL TCM-X100J
0212-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
23
C-2
101 630 093 9989 BLOCK 2 766C--010-101
102 411 141 6309 WASHER F 10X18X2 4 766C--010-102
103 411 141 3209 WASHER SPR 10 4 766C--010-103
104 630 000 8128 BOLT,HEX-SCT 4 766C--010-104
105 630 094 0053 MECH PARTS 2 766C--010-105
106 411 141 5906 WASHER F 4X8X0.8 4 766C--010-106
107 630 000 7633 BOLT,HEX-SCT 4 766C--010-107
108 630 085 6842 BRACKET 4 766C--010-108
109 411 141 4107 WASHER V 5X10X1 8 766C--010-109
110 411 141 6705 WASHER SPR 5 8 766C--010-110
111 630 000 7756 BOLT,HEX-SCT 8 766C--010-111
112 630 069 0545 SENSOR,PHOTO 4 BPH20,21,BPH26,27 766C--010-112
113 630 000 0269 SENSOR,PHOTO(CONNECTOR) 4 766C--010-113
114 411 088 9005 WASHER F 3X6X0.5 8 766C--010-114
115 411 086 4408 WASHER SPR 3 8 766C--010-115
116 411 041 8908 SCR PAN 3X6 8 766C--010-116
117 630 097 1668 MECH PARTS(SCALE HOLDER) 1 766C--010-117
118 630 095 8768 ENCODER 1 766C--010-118
119 630 093 8692 BOLT 2 766C--010-119
120 630 000 7640 BOLT,HEX-SCT 4 766C--010-120
124 630 108 9683 SUPPORT 1 766C--010-124
126 411 141 3902 WASHER V 3X7X0.5 3 766C--010-126
127 411 141 2806 WASHER SPR 3 3 766C--010-127
128 630 000 7527 BOLT,HEX-SCT 3 766C--010-128
MODEL TCM-X100J
0212-002
24

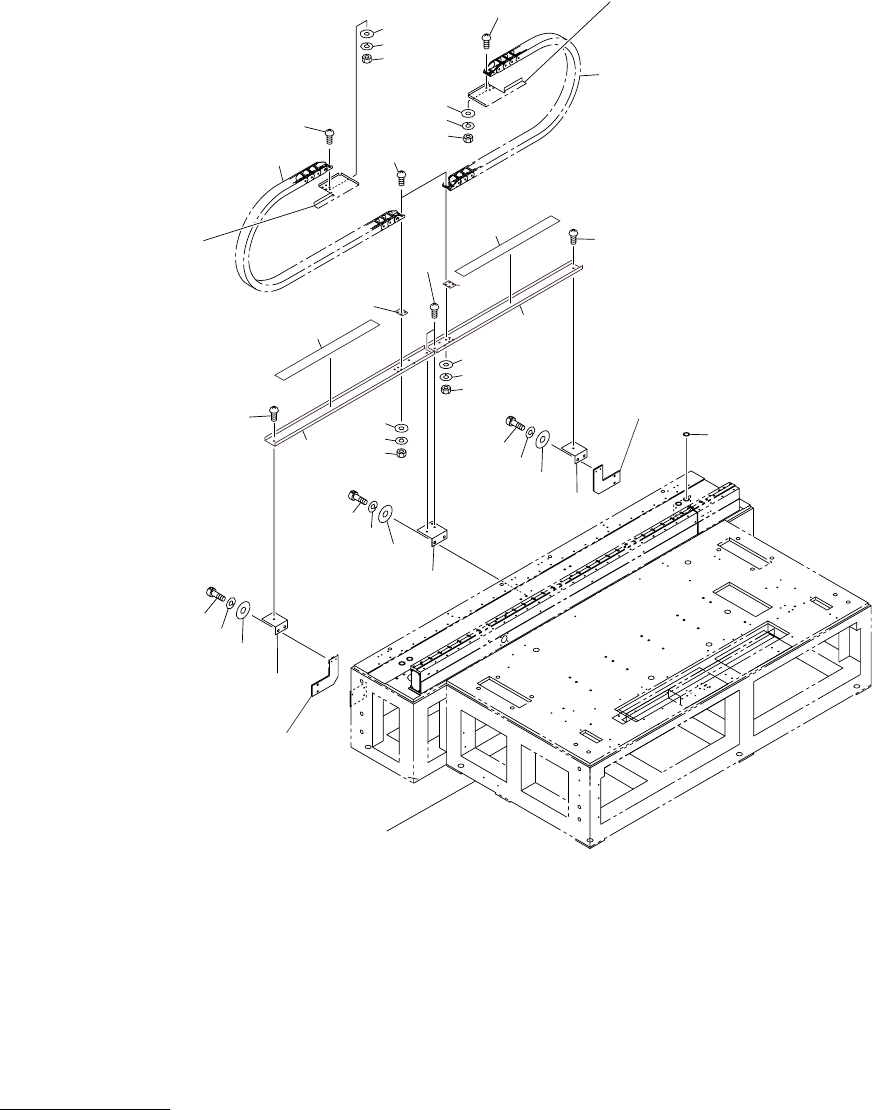

ࡈࠖ࠳ࠠࡖ࠶ࠫㇱ FEEDER CARRIAGE SECTION
Fig. C-3 ࠤࡉ࡞ࡌࠕ Cablebearer
See Fig.C-4
Key No.327
See Fig.C-4
Key No.330
223
224
223
214
213
212
211
225
214
213
212
210
202
203
204
205
206
203
204
205
202
201
201
207
208
209
207
208
209
225
226
226
216
215
223
214
213
212
210
See Fig.L-1
Key No.9
See Fig.L-6
Key No.530
See Fig.L-6
Key No.530
MODEL TCM-X100J
0105-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
25
C-3
201 630 096 7678 MECH PARTS(CABLEVEYOR) 2 766C--010-201
202 411 140 8106 SCR TRS 5X16 8 766C--010-202
203 411 088 1702 WASHER V 5X10X1 8 766C--010-203
204 411 008 2109 WASHER SPR 5 8 766C--010-204
205 411 118 8503 NUT HEX 5 8 766C--010-205
206 411 140 8106 SCR TRS 5X16 8 766C--010-206
207 411 088 1702 WASHER V 5X10X1 8 766C--010-207
208 411 008 2109 WASHER SPR 5 8 766C--010-208
209 411 118 8503 NUT HEX 5 8 766C--010-209
210 630 097 5994 BRACKET 2 766C--010-210
211 630 100 5942 BRACKET 1 766C--010-211
212 630 001 0220 WASHER 6 766C--010-212
213 411 141 6705 WASHER SPR 5 6 766C--010-213
214 630 000 7763 BOLT,HEX-SCT 6 766C--010-214
215 630 097 6373 GUIDE 1 766C--010-215
216 630 097 6380 GUIDE 1 766C--010-216
223 411 140 8007 SCR TRS 5X6 4 766C--010-223
224 630 075 2755 MECH PARTS(GROMMETS) 4 766C--010-224
225 630 105 1185 SPACER 2 766C--010-225
226 630 105 1130 MECH PARTS(RUBBER) 2 766C--010-226
