P-209-001 - 第39页
MODEL TCM-X100J 0105-001 Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE 37 D-3 201 630 053 8540 S O L EN O ID V AL V E 1 766D--010-201 20 1 -02 630 081 3593 S OL EN OI D V A L V E 2 YSV15A,15B,YSV22A,22B 20 1 -03 630 …
MODEL TCM-X100J
0105-001
36
ⓨᓮㇱ PNEUMATIC SECTION

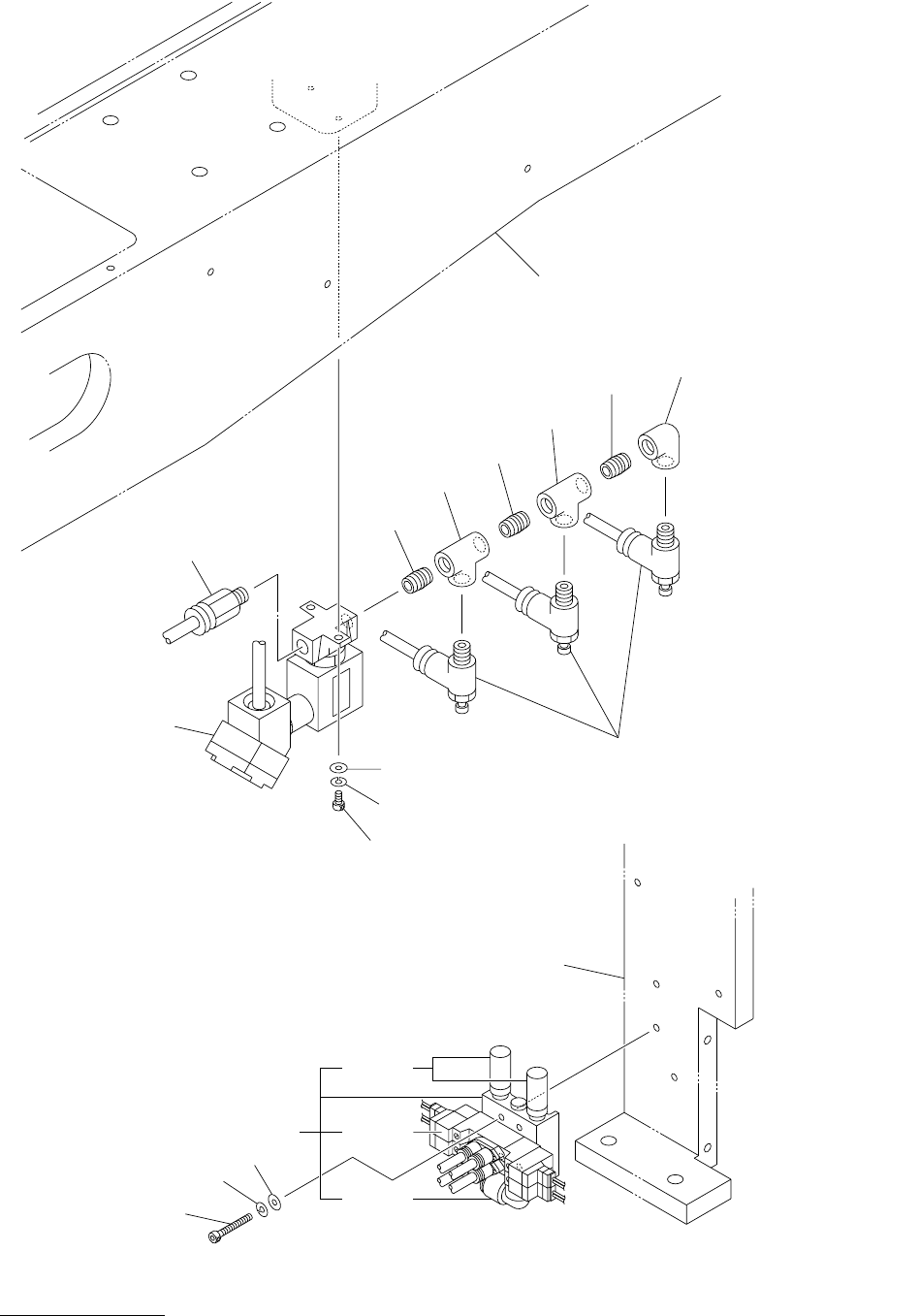

Fig. D-3 ࠛࠕ㈩▤ Air Piping
Fig.D-3
TCM-X200
4797A
TCM-X100J
213
205
209
208
206
210
207
206
207
206
212
211
202
201-03
201-02201
201-04
203
204
See Fig.L-1
Key No.12
See Fig.F-1
Key No.1
MODEL TCM-X100J
0105-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
37
D-3
201 630 053 8540 SOLENOID VALVE 1 766D--010-201
201 -02 630 081 3593 SOLENOID VALVE 2 YSV15A,15B,YSV22A,22B
201 -03 630 003 6541 AIR LINE EQPT 2
201 -04 630 052 1993 PIPE FITTINGS 1
202 411 141 4008 WASHER V 4X9X0.8 2 766D--010-202
203 411 141 2905 WASHER SPR 4 2 766D--010-203
204 630 000 7688 BOLT,HEX-SCT 2 766D--010-204
205 630 093 6469 ASSY,SOLENOID VALVE 1 YSV21 766D--010-205
206 630 003 8163 PIPE FITTINGS 3 766D--010-206
207 630 003 8064 PIPE FITTINGS 2 766D--010-207
208 630 003 7821 PIPE FITTINGS 1 766D--010-208
209 630 003 6688 AIR LINE EQPT 3 766D--010-209
210 630 031 8579 PIPE FITTINGS 1 766D--010-210
211 411 141 4008 WASHER V 4X9X0.8 2 766D--010-211
212 411 141 2905 WASHER SPR 4 2 766D--010-212
213 630 000 7619 BOLT,HEX-SCT 2 766D--010-213
MODEL TCM-X100J
0212-002
38
6
4
3
39
41
37
40
13
14
12
5
12
14
13
15
16
17
15
16
17
17
16
15
25
41
16
17
16
15
39
40
41
31
13
14
42
43
44
14
13
31
11
18
26
24
23
Fig.E-1
TCM-X100J-002
4797S-002
39
40
41
36
6
3
4
36
39
31
13
33
21
27
28
29
28
29
40
41
38

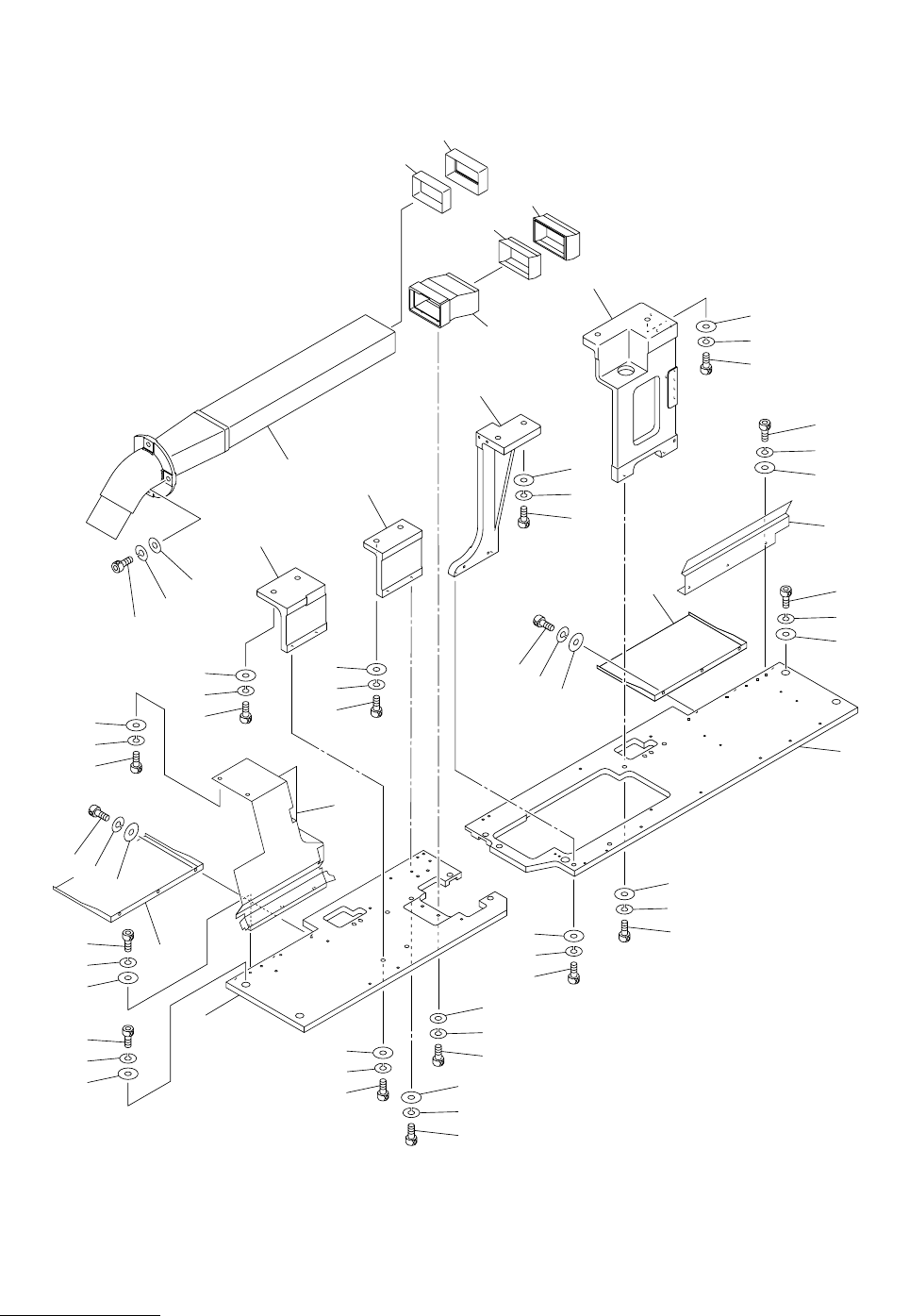

ਛ㑆ࡌࠬㇱ MIDDLE BASE SECTION
Fig. E-1 ਛ㑆ࡔࠗࡦࡌࠬ Middle Main Base
