MODEL TCM-X100J 0212-002 40 ਛ㑆ࡌࠬㇱ MIDDLE BASE SECTION Fig. E-2 ㇱຠᆫᬌㇱޔࡁ࠭࡞ᬌㇱ Component Posture Detector , Nozzle Detector 146 145 143 144 See Fig.L-4 Key No.309 136 107 133 132 131 Key No.12 See Fig.L-1 See Fig.E-1 Key…
MODEL TCM-X100J
0212-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
39
E-1
3 411 141 3209 WASHER SPR 10 4 766E--010-003
4 630 001 0251 WASHER 4 766E--010-004
5 630 117 1708 BASE(R) 1 766E--010-005
6 630 000 8159 BOLT,HEX-SCT 4 766E--010-006
11 630 093 3864 SUPPORT 1 766E--010-011
12 630 000 7923 BOLT,HEX-SCT 4 766E--010-012
13 411 141 3001 WASHER SPR 6 11 766E--010-013
14 630 001 0237 WASHER 8 766E--010-014
15 630 000 7770 BOLT,HEX-SCT 8 766E--010-015
16 411 141 6705 WASHER SPR 5 10 766E--010-016
17 630 001 0220 WASHER 8 766E--010-017
18 630 089 6909 SUPPORT 1 766E--010-018
21 630 091 3507 PIPE(DUCT) 1 766E--010-021
23 630 117 7090 BASE(L) 1 766E--010-023
24 630 089 6916 SUPPORT 1 766E--010-024
25 630 000 7749 BOLT,HEX-SCT 2 766E--010-025
26 630 089 2901 SUPPORT 1 766E--010-026
27 630 087 7427 PIPE(P1) 1 766E--010-027
28 630 114 9028 MECH PARTS(RUBBER GASKETS) 2 766E--010-028
29 630 114 7673 BELT,FLAT 2 766E--010-029
31 630 000 7916 BOLT,HEX-SCT 7 766E--010-031
33 411 141 4305 WASHER V 6X12.5X1.6 3 766E--010-033
36 630 112 3295 COVER 2 766E--010-036
37 630 112 3264 COVER 1 766E--010-037
38 630 113 1139 COVER 1 766E--010-038
39 630 000 7749 BOLT,HEX-SCT 12 766E--010-039
40 411 141 6705 WASHER SPR 5 12 766E--010-040
41 411 141 4107 WASHER V 5X10X1 14 766E--010-041
42 630 000 7862 BOLT,HEX-SCT 2 766E--010-042
43 411 141 3001 WASHER SPR 6 2 766E--010-043
44 411 141 4305 WASHER V 6X12.5X1.6 2 766E--010-044
MODEL TCM-X100J
0212-002
40

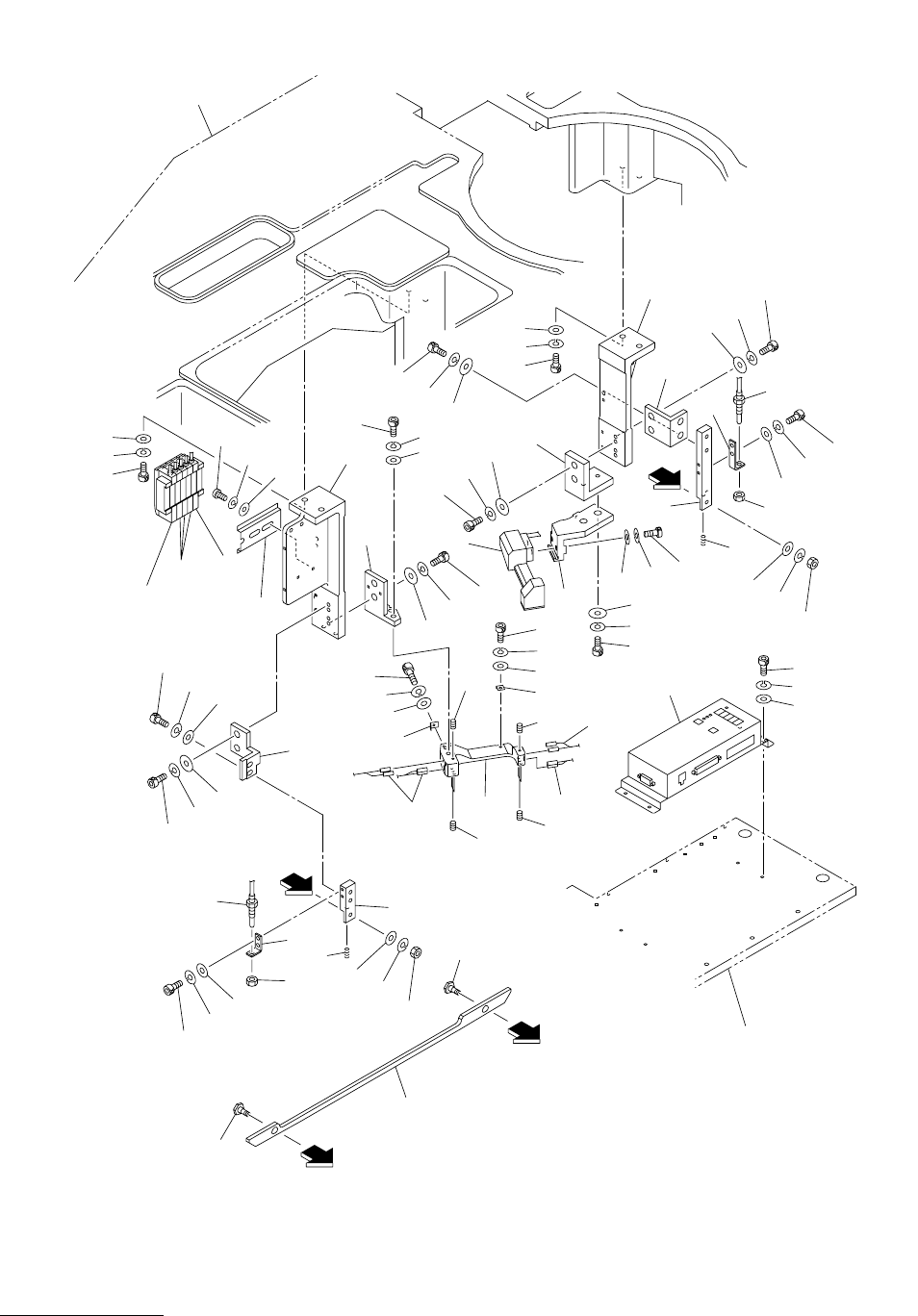

ਛ㑆ࡌࠬㇱ MIDDLE BASE SECTION
Fig. E-2
ㇱຠᆫᬌㇱޔࡁ࠭࡞ᬌㇱ
Component Posture Detector,
Nozzle Detector
146
145
143
144
See Fig.L-4
Key No.309
136
107
133
132
131
Key No.12
See Fig.L-1
See Fig.E-1
Key No.5
140
141
142
B
A
119
135
135
119
116
117
118
116
118
117
B
A
135
135
131
131
134
138
139
134
138
139
137
122
107
136
122
107
136
112
107
136
110
110
108
107
110
108
107
110
107
108
108
107
110
106
107
108
136
112
107
108
107
110
102
103
104
104
103
102
137
130
129
128
127
119
126
120
125
124
121
120
119
115
114
113
111
111
109
105
123
101
Fig.E-2
TCM-X100J-002
4797A-002
MODEL TCM-X100J
0212-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
41
E-2
101 630 085 5968 BASE 1 766E--010-101
102 630 000 7916 BOLT,HEX-SCT 4 766E--010-102
103 411 141 3001 WASHER SPR 6 4 766E--010-103
104 411 141 4305 WASHER V 6X12.5X1.6 4 766E--010-104
105 630 086 1198 SUPPORT 1 766E--010-105
106 630 000 7787 BOLT,HEX-SCT 2 766E--010-106
107 411 141 6705 WASHER SPR 5 20 766E--010-107
108 630 001 0220 WASHER 12 766E--010-108
109 630 115 3964 SUPPORT 1 766E--010-109
110 630 000 7770 BOLT,HEX-SCT 12 766E--010-110
111 630 087 2064 SENSOR,PELEC 1 766E--010-111
112 630 000 7763 BOLT,HEX-SCT 4 766E--010-112
113 630 086 1167 SUPPORT 1 766E--010-113
114 630 086 1181 SUPPORT 1 766E--010-114
115 630 093 3499 BRACKET 1 766E--010-115
116 630 000 7633 BOLT,HEX-SCT 4 766E--010-116
117 411 141 2905 WASHER SPR 4 4 766E--010-117
118 411 141 4008 WASHER V 4X9X0.8 4 766E--010-118
119 630 092 9355 ASSY,SWITCH,LIMIT 2 SQ2,SQ3 766E--010-119
120 630 029 4286 PIN,GUIDE 2 766E--010-120
121 630 086 1150 PLATE 1 766E--010-121
122 411 141 0505 NUT HEX 5 2 766E--010-122
123 630 095 6528 BASE 1 766E--010-123
124 630 093 6711 SUPPORT 1 766E--010-124
125 630 093 6728 SUPPORT 1 766E--010-125
126 630 093 6735 BRACKET 1 766E--010-126
127 630 086 1242 SUPPORT 1 766E--010-127
128 630 089 8125 SUPPORT 1 766E--010-128
129 630 093 4809 HOLDER 1 766E--010-129
130 630 086 1327 HOLDER 1 766E--010-130
131 630 086 4090 SENSOR,PELEC 4 BPH15,16,17,BPH18 766E--010-131
132 630 092 8693 ASSY,SENSOR,PELEC 1 BPH18 Amp 766E--010-132
133 630 092 8709 ASSY,SENSOR,PELEC 3 BPH15,16,17 Amp 766E--010-133
134 630 000 7497 BOLT,HEX-SCT 2 766E--010-134
135 630 000 8883 SET SCREW 8 766E--010-135
136 411 141 4107 WASHER V 5X10X1 6 766E--010-136
137 630 001 3030 SPRING,COMP 2 766E--010-137
138 411 141 2806 WASHER SPR 3 2 766E--010-138
139 411 141 3902 WASHER V 3X7X0.5 2 766E--010-139
140 630 000 7626 BOLT,HEX-SCT 4 766E--010-140
141 411 141 2905 WASHER SPR 4 4 766E--010-141
142 411 141 4008 WASHER V 4X9X0.8 4 766E--010-142
143 411 003 0001 SCR PAN 4X12 2 766E--010-143
144 411 008 1706 WASHER SPR 4 2 766E--010-144
145 411 119 2104 WASHER V 4X9X0.8 2 766E--010-145
146 630 102 4967 RAIL,WIRING 1 766E--010-146
