P-209-001 - 第58页
MODEL TCM-X100J 0212-002 56 ⼂࡙࠾࠶࠻ㇱ RECOGNITION UNIT SECTION Fig. EB-8 ㇱຠ⼂ᾖ࡙࠾࠶࠻ Recognition Lighting Unit 763 762 761 777 767 762 761 763 762 761 763 762 761 779 768 768 768 752 770 771 772 769 760 772 772 771 774 753 …
MODEL TCM-X100J
0212-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
55
EB-7
601 630 000 7770 BOLT,HEX-SCT 4 766EB-010-601
602 411 141 6705 WASHER SPR 5 4 766EB-010-602
603 411 141 4107 WASHER V 5X10X1 4 766EB-010-603
604 411 039 2604 SCR PAN 2X6 8 766EB-010-604
605 411 141 2509 WASHER SPR 2 8 766EB-010-605
606 411 141 3605 WASHER V 2X5X0.3 8 766EB-010-606
651 630 099 2328 ASSY,SCOPE UNIT 1 #KD-4812US 766EB-010-651
652 630 099 2304 LIGHTING UNIT 1 #SRP48T-1650S 766EB-010-652
653 630 000 7503 BOLT,HEX-SCT 2 766EB-010-653
654 630 000 7558 BOLT,HEX-SCT 2 766EB-010-654
655 411 141 2806 WASHER SPR 3 4 766EB-010-655
656 411 141 5807 WASHER F 3X6X0.5 4 766EB-010-656
MODEL TCM-X100J
0212-002
56
⼂࡙࠾࠶࠻ㇱ RECOGNITION UNIT SECTION

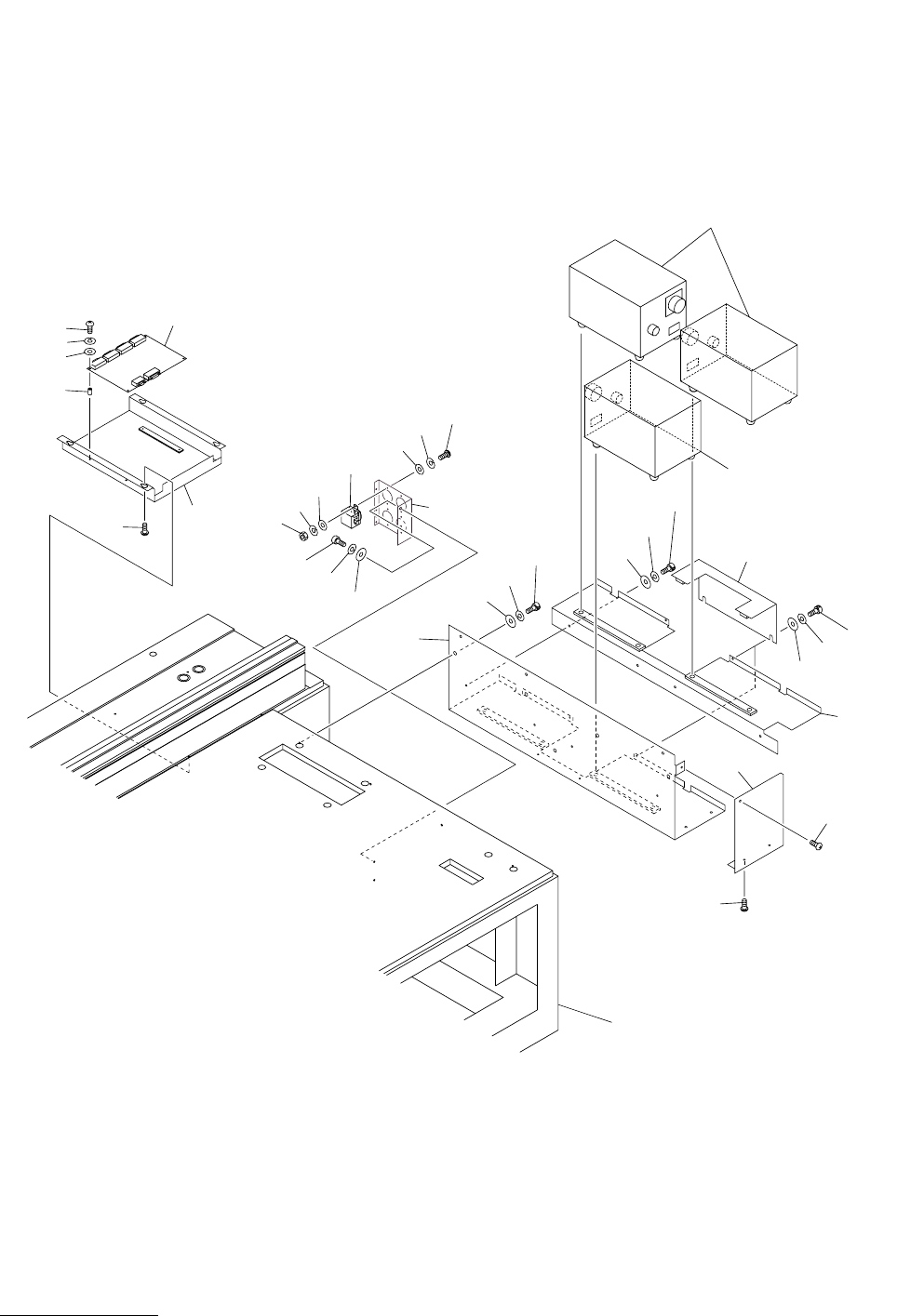

Fig. EB-8 ㇱຠ⼂ᾖ࡙࠾࠶࠻ Recognition Lighting Unit
763
762
761
777
767
762
761
763
762
761
763
762
761
779
768
768
768
752
770
771
772
769
760
772
772
771
774
753
758
754
Fig.EB-8
TCM-X100J-002
4797S-002
776
773
771
See Fig.L-1
Key No.9
751-10
751
.
751-10
751
.
MODEL TCM-X100J
0212-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
57
EB-8
751 630 100 9230 LIGHTING UNIT 3 EL1,EL2,EL3,#MHF-P100LRD-SO-2
766EB-010-751
751 -10 630 036 8642 LAMP 1 LM-100
752 630 100 9247 ACCESSORY,I/O 1 #MCR-A4-467-2 766EB-010-752
753 630 000 4243 SOCKET 4 766EB-010-753
754 630 097 0180 BRACKET 1 766EB-010-754
758 630 098 5306 PLATE 1 766EB-010-758
760 630 098 5689 BOX 1 766EB-010-760
761 630 000 7763 BOLT,HEX-SCT 14 766EB-010-761
762 411 141 6705 WASHER SPR 5 14 766EB-010-762
763 630 001 0220 WASHER 10 766EB-010-763
767 411 141 4107 WASHER V 5X10X1 4 766EB-010-767
768 411 140 8007 SCR TRS 5X6 7 766EB-010-768
769 630 006 0225 ACCESSORY,P.C.B 4 766EB-010-769
770 411 113 0700 SCR PAN 3X16 4 766EB-010-770
771 411 086 4408 WASHER SPR 3 20 766EB-010-771
772 411 119 1909 WASHER V 3X7X0.5 20 766EB-010-772
773 411 040 6202 SCR PAN 3X10 8 766EB-010-773
774 411 054 6809 NUT HEX 3 8 766EB-010-774
776 630 097 0197 BRACKET 1 766EB-010-776
777 630 097 0234 COVER 1 766EB-010-777
779 630 097 7400 BRACKET 2 766EB-010-779
