MODEL TCM-X100J 0212-002 76 L ࠦࡦࡌࠕㇱ L CONVEYOR SECTION Fig. G-1 ࿕ቯࠦࡦࡌࠕࠪࡘ࠻ Fixed Side Conveyor Chute 27 28 35 26 17 31 32 30 31 33 30 26 21 17 26 20 25 29 21 17 6 22 9 8 22 9 8 1 35 35 16 2 16 37 5 4 3 8 9 22 3 4 5 3 4 …
MODEL TCM-X100J
0105-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
75
F-7
601 630 096 7722 STAY 2 766F--010-601
602 630 096 7692 PLATE(FEED) 1 766F--010-602
604 411 141 4107 WASHER V 5X10X1 8 766F--010-604
605 411 141 6705 WASHER SPR 5 8 766F--010-605
606 630 000 7763 BOLT,HEX-SCT 8 766F--010-606
607 411 140 8007 SCR TRS 5X6 2 766F--010-607
608 630 005 6525 BLOCK 2 766F--010-608
609 630 057 7068 PLATE(PUSH) 2 766F--010-609
610 411 141 4008 WASHER V 4X9X0.8 4 766F--010-610
611 411 141 2905 WASHER SPR 4 4 766F--010-611
612 630 000 7633 BOLT,HEX-SCT 4 766F--010-612
613 411 141 4305 WASHER V 6X12.5X1.6 2 766F--010-613
614 411 141 3001 WASHER SPR 6 2 766F--010-614
615 411 140 6003 BOLT WING 6X20 2 766F--010-615
616 630 000 7503 BOLT,HEX-SCT 2 766F--010-616
MODEL TCM-X100J
0212-002
76
L ࠦࡦࡌࠕㇱ L CONVEYOR SECTION

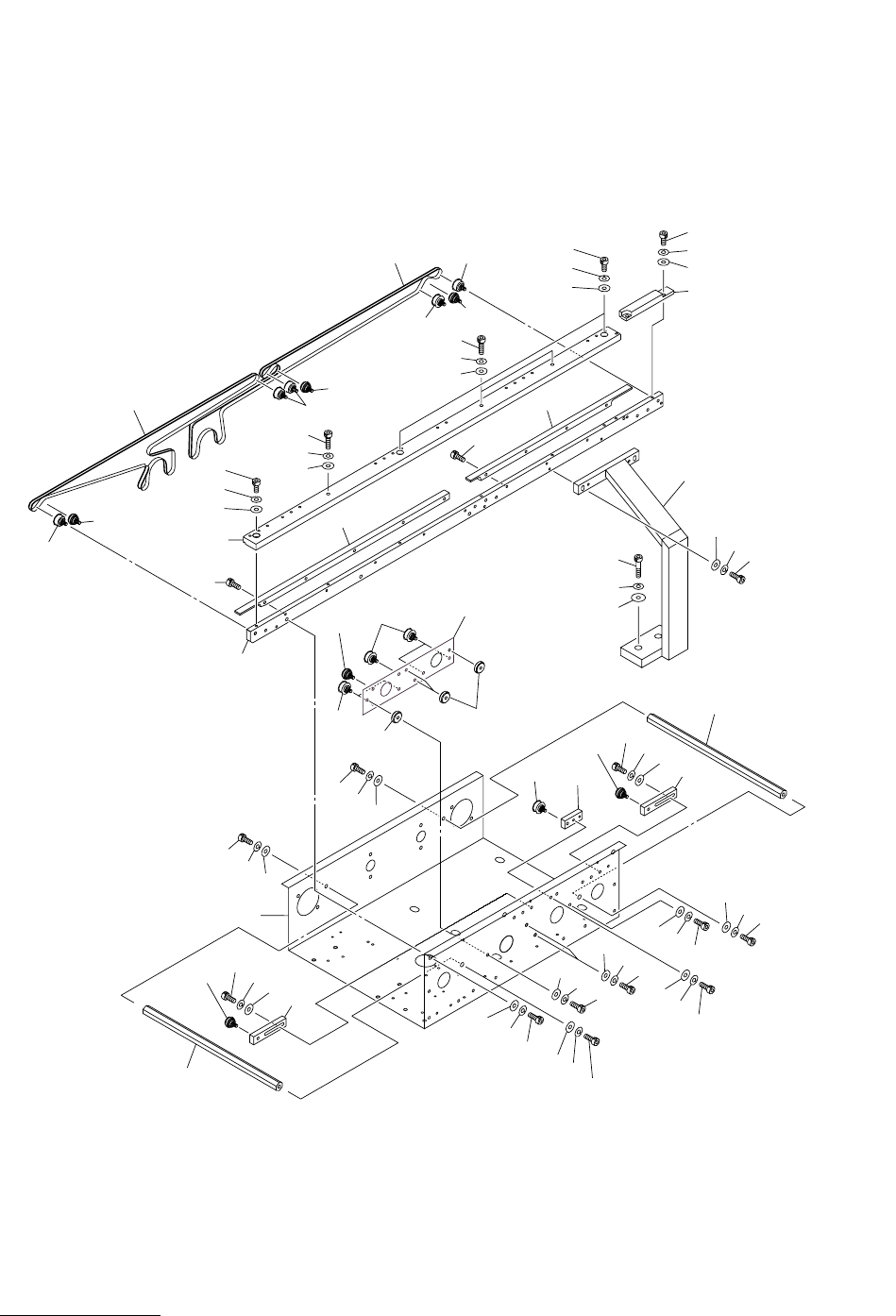

Fig. G-1 ࿕ቯࠦࡦࡌࠕࠪࡘ࠻ Fixed Side Conveyor Chute
27
28
35
26
17
31
32
30
31
33
30
26
21
17
26
20
25
29
21
17
6
22
9
8
22
9
8
1
35
35
16
2
16
37
5
4
3
8
9
22
3
4
5
3
4
5
3
4
5
30
31
21
37
9
22
23
26
35
43
44
42
24
38
26
5
4
3
23
26
31
33
30
31
32
30
8
9
22
8
31
33
30
18
39
40
41
MODEL TCM-X100J
0212-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
77
G-1
1 630 096 4806 BASE(CONVEYOR L) 1 766G--010-001
2 630 092 2400 PLATE,LOCATE 1 766G--010-002
3 411 141 4107 WASHER V 5X10X1 8 766G--010-003
4 411 141 6705 WASHER SPR 5 8 766G--010-004
5 630 000 7763 BOLT,HEX-SCT 8 766G--010-005
6 630 096 4851 PLATE 1 766G--010-006
8 411 141 4305 WASHER V 6X12.5X1.6 7 766G--010-008
9 411 141 3001 WASHER SPR 6 7 766G--010-009
16 630 077 4726 COLLAR 4 766G--010-016
17 630 092 6224 PULLEY,FLAT 4 766G--010-017
18 630 077 4719 GUIDE(MAE 2) 1 766G--010-018
20 630 096 4899 CHUTE 1 766G--010-020
21 630 000 7640 BOLT,HEX-SCT 11 766G--010-021
22 630 000 7886 BOLT,HEX-SCT 7 766G--010-022
23 630 075 6159 PLATE 2 766G--010-023
24 630 077 4689 SPACER 1 766G--010-024
25 630 096 4905 CHUTE 1 766G--010-025
26 630 092 6231 PULLEY,FLAT 6 766G--010-026
27 630 089 7692 BELT,FLAT 1 766G--010-027
28 630 090 8008 BELT,FLAT 1 766G--010-028
29 630 096 4974 GUIDE 1 766G--010-029
30 411 141 4008 WASHER V 4X9X0.8 10 766G--010-030
31 411 141 2905 WASHER SPR 4 10 766G--010-031
32 630 000 7664 BOLT,HEX-SCT 3 766G--010-032
33 630 000 7633 BOLT,HEX-SCT 5 766G--010-033
35 630 092 6217 PULLEY,FLAT 7 766G--010-035
37 630 088 2520 STAY 2 766G--010-037
38 630 106 2549 BRACKET 1 766G--010-038
39 411 141 4008 WASHER V 4X9X0.8 2 766G--010-039
40 411 141 2905 WASHER SPR 4 2 766G--010-040
41 630 000 7664 BOLT,HEX-SCT 2 766G--010-041
42 630 001 0237 WASHER 2 766G--010-042
43 411 141 3001 WASHER SPR 6 2 766G--010-043
44 630 000 7923 BOLT,HEX-SCT 2 766G--010-044
