MODEL TCM-X100J 0105-001 82 L ࠦࡦࡌࠕㇱ L CONVEYOR SECTION Fig. G-4 ࠦࡦࡌࠕࡦࠨ Conveyor Width Limit Sensor 306 305 304 314 302 306 305 304 312 31 1 310 302 303 321 See Fig.G-1 Key No.1 See Fig.G-3 Key No.201 312 31 1 310 320
MODEL TCM-X100J
0212-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
81
G-3
201 630 096 5025 BRACKET 1 766G--010-201
251 630 049 1210 RELAY 4 KSSR1,KSSR2,KSSR5,KSSR6
766G--010-251
252 630 096 9351 TERMINAL 16 766G--010-252
253 630 096 9368 TERMINAL 4 766G--010-253
254 630 096 9375 ACCESSORY,WIRING 1 766G--010-254
255 630 091 1749 BRACKET,WIRING 2 766G--010-255
256 630 096 9399 ACCESSORY,WIRING 8 766G--010-256
257 630 080 6854 UNIT,DRIVER 2 APMD16(LCVW),APMD22(L2CV),
#AK-BX5810SAT2 766G--010-257
258 411 113 1400 SCR PAN 4X6 3 766G--010-258
259 411 008 1706 WASHER SPR 4 15 766G--010-259
260 411 119 2104 WASHER V 4X9X0.8 7 766G--010-260
264 630 096 9382 ACCESSORY,WIRING 1 766G--010-264
265 630 089 6497 RAIL,WIRING 1 766G--010-265
266 630 096 9917 ACCESSORY,WIRING 1 766G--010-266
268 630 096 5148 COVER 1 766G--010-268
269 411 051 1708 SCR TRS 4X6 4 766G--010-269
270 411 119 2005 WASHER F 4X8X0.8 8 766G--010-270
271 411 042 3001 SCR PAN 4X10 8 766G--010-271
272 630 097 8445 BRACKET(L) 1 766G--010-272
273 630 097 0210 BRACKET 1 766G--010-273
274 630 000 7862 BOLT,HEX-SCT 2 766G--010-274
275 411 141 3001 WASHER SPR 6 2 766G--010-275
276 411 141 4305 WASHER V 6X12.5X1.6 2 766G--010-276
277 630 000 7626 BOLT,HEX-SCT 4 766G--010-277
278 411 141 2905 WASHER SPR 4 4 766G--010-278
279 411 141 4008 WASHER V 4X9X0.8 4 766G-010-279
280 411 042 3001 SCR PAN 4X10 4 766G--010-280
MODEL TCM-X100J
0105-001
82
L ࠦࡦࡌࠕㇱ L CONVEYOR SECTION

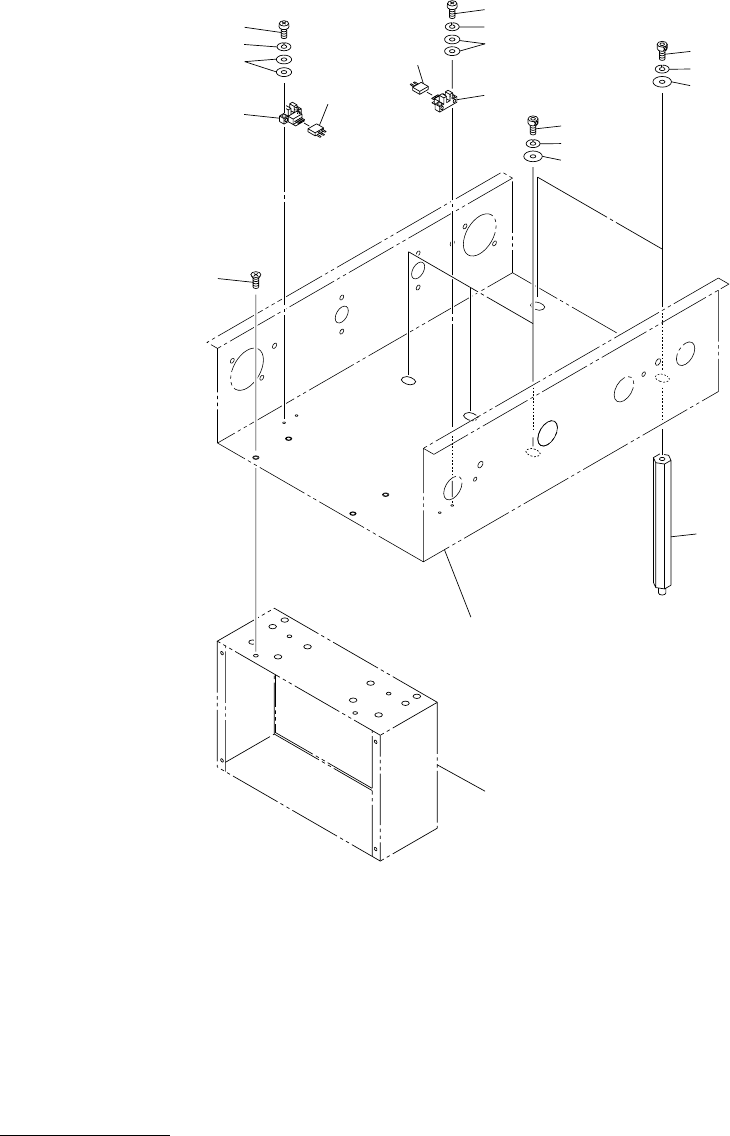

Fig. G-4 ࠦࡦࡌࠕࡦࠨ Conveyor Width Limit Sensor
306
305
304
314
302
306
305
304
312
311
310
302
303
321
See Fig.G-1
Key No.1
See Fig.G-3
Key No.201
312
311
310
320
MODEL TCM-X100J
0105-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
83
G-4
302 630 000 0252 SENSOR,PHOTO 2 BPH77,BPH78 766G--010-302
303 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 766G--010-303
304 411 088 9005 WASHER F 3X6X0.5 8 766G--010-304
305 411 086 4408 WASHER SPR 3 4 766G--010-305
306 411 040 7803 SCR PAN 3X12 4 766G--010-306
310 630 001 0237 WASHER 5 766G--010-310
311 411 141 3001 WASHER SPR 6 5 766G--010-311
312 630 000 7886 BOLT,HEX-SCT 5 766G--010-312
314 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 766G--010-314
320 630 049 6123 STAY 2 766G--010-320
321 411 140 7307 SCR FLT 5X12 4 766G--010-321
