MODEL TCM-X100J 0212-002 84 L ࠦࡦࡌࠕㇱ L CONVEYOR SECTION Fig. G-5 ࠦࡦࡌࠕ㚟േㇱ Conveyor Width Control Driver 401 See Fig.G-1 Key No.1 See Fig.G-7 Key No.626 402 401 A A 414 415 416 404 403 407 406 408 409 410 432 433 433 405 4…
MODEL TCM-X100J
0105-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
83
G-4
302 630 000 0252 SENSOR,PHOTO 2 BPH77,BPH78 766G--010-302
303 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 766G--010-303
304 411 088 9005 WASHER F 3X6X0.5 8 766G--010-304
305 411 086 4408 WASHER SPR 3 4 766G--010-305
306 411 040 7803 SCR PAN 3X12 4 766G--010-306
310 630 001 0237 WASHER 5 766G--010-310
311 411 141 3001 WASHER SPR 6 5 766G--010-311
312 630 000 7886 BOLT,HEX-SCT 5 766G--010-312
314 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 766G--010-314
320 630 049 6123 STAY 2 766G--010-320
321 411 140 7307 SCR FLT 5X12 4 766G--010-321
MODEL TCM-X100J
0212-002
84
L ࠦࡦࡌࠕㇱ L CONVEYOR SECTION

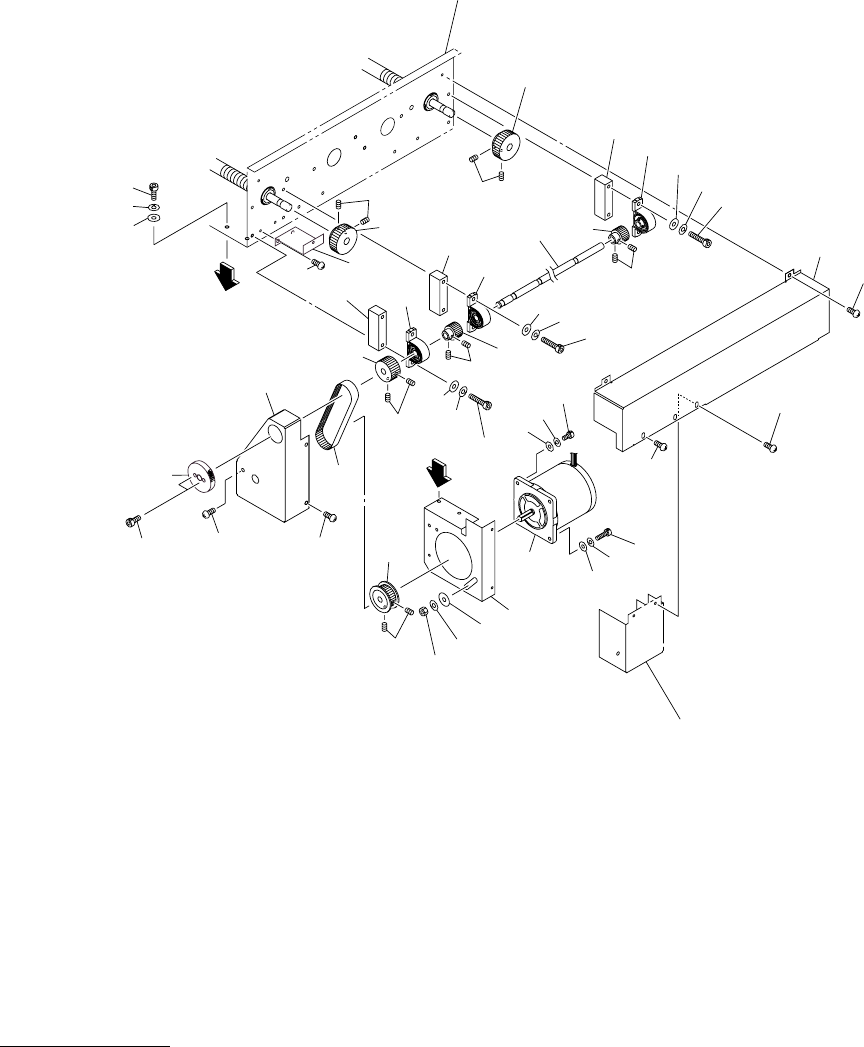

Fig. G-5 ࠦࡦࡌࠕ㚟േㇱ Conveyor Width Control Driver
401
See Fig.G-1
Key No.1
See Fig.G-7
Key No.626
402
401
A
A
414
415
416
404403
407
406
408
409
410
432
433
433
405
408
409
405
404
406
407
406
407
435
402
410
408
412
429
428
411
427
409
410
417
426
420
419
418
421
419
418
413
429
430
434
422
423
424
425
433
433
MODEL TCM-X100J
0212-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
85
G-5
401 630 116 4434 GEAR 2 766G--010-401
402 630 000 8951 SET SCREW 4 766G--010-402
403 630 096 5070 SHAFT 1 766G--010-403
404 630 116 4427 GEAR 2 766G--010-404
405 630 008 2296 SET SCREW 4 766G--010-405
406 630 001 1890 BEARING,UNIT 3 766G--010-406
407 630 057 7297 COLLAR 3 766G--010-407
408 411 141 4107 WASHER V 5X10X1 6 766G--010-408
409 411 141 6705 WASHER SPR 5 6 766G--010-409
410 630 000 7800 BOLT,HEX-SCT 6 766G--010-410
411 630 091 4764 PULLEY,TIMING 1 766G--010-411
412 630 000 8951 SET SCREW 2 766G--010-412
413 630 077 4641 BRACKET(MOTOR L) 1 766G--010-413
414 411 141 4107 WASHER V 5X10X1 2 766G--010-414
415 411 141 6705 WASHER SPR 5 2 766G--010-415
416 630 000 7749 BOLT,HEX-SCT 2 766G--010-416
417 630 092 9744 ASSY,MOTOR,STEPPING 1 MPM16(LCVW),103-8572-7041
766G--010-417
418 411 141 4107 WASHER V 5X10X1 2 766G--010-418
419 411 141 6705 WASHER SPR 5 2 766G--010-419
420 630 000 7763 BOLT,HEX-SCT 1 766G--010-420
421 630 000 7787 BOLT,HEX-SCT 1 766G--010-421
422 630 001 0220 WASHER 1 766G--010-422
423 411 141 6705 WASHER SPR 5 1 766G--010-423
424 411 141 0505 NUT HEX 5 1 766G--010-424
425 630 056 3917 PULLEY,TIMING 1 766G--010-425
426 630 000 8951 SET SCREW 2 766G--010-426
427 630 048 9668 BELT,TIMING 1 766G--010-427
428 630 096 5094 COVER 1 766G--010-428
429 411 051 1708 SCR TRS 4X6 3 766G--010-429
430 630 091 4979 BOSS(HANDLE) 1 766G--010-430
432 630 096 5100 COVER 1 766G--010-432
433 411 051 1708 SCR TRS 4X6 7 766G--010-433
434 630 000 7558 BOLT,HEX-SCT 2 778G--010-434
435 630 099 0706 COVER 1 766G--010-435
