MODEL TCM-X100J 0212-002 Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE 95 H-3 201 630 096 5025 BR AC KET 1 766H--010-201 25 1 630 049 1210 R E L A Y 4 KSSR3,KSSR4,KSSR7,KSSR8 766H--010-251 252 630 096 9351 T E RM IN …

100%1 / 312
MODEL TCM-X100J
0105-001
94
R ࠦࡦࡌࠕㇱ R CONVEYOR SECTION

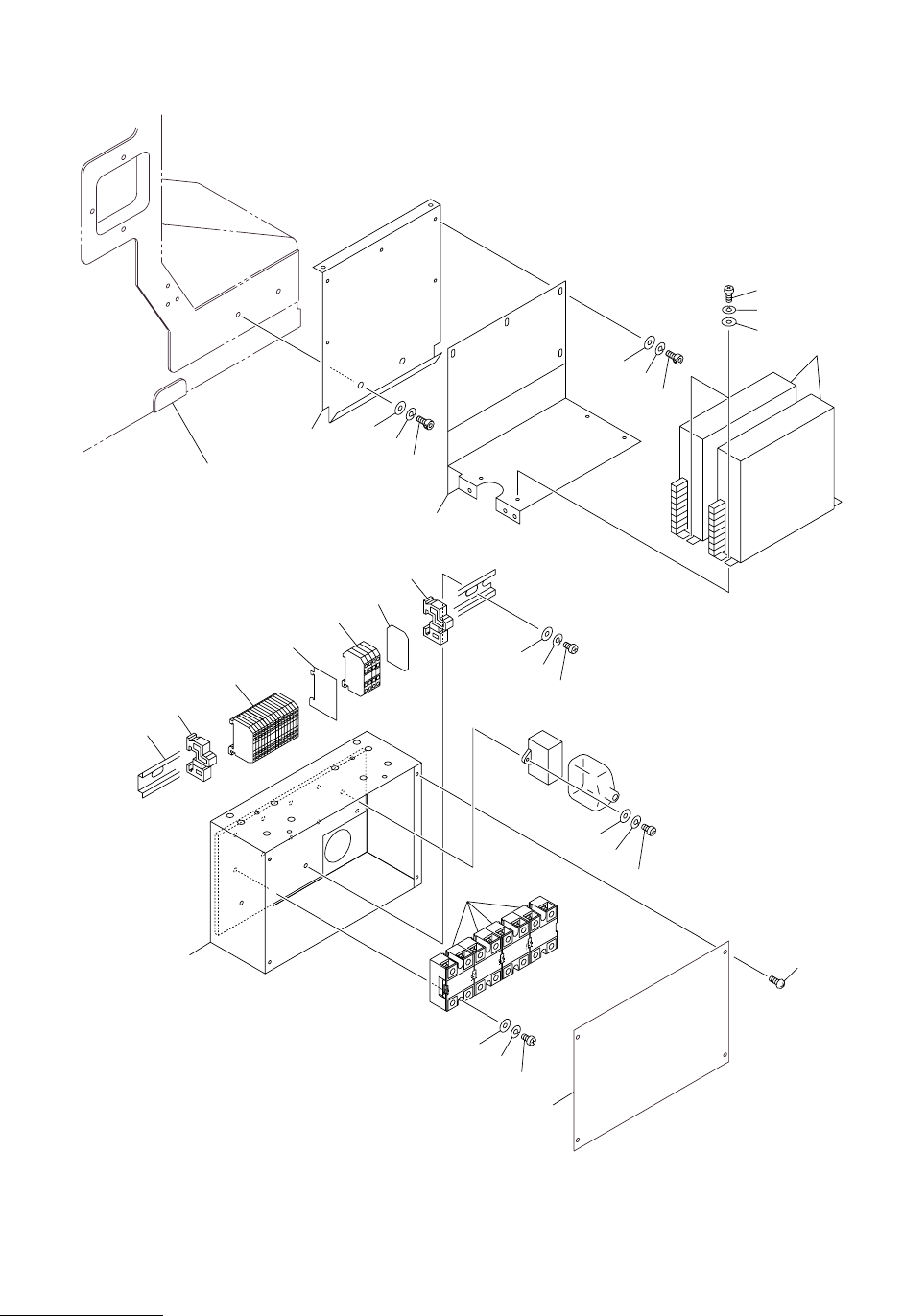

Fig. H-3 ࠦࡦࡌࠕ㚟േ࿁〝 R Conveyor Driver Circuit R
Fig.H-3
TCM-X100J
280
259
260
271
259
270
251
258
259
260
258
259
260
201
268
277
257
278
279
274
275
276
273
272
265
255
254
264
266
256
.
253
.
266
256
.
252
.
255
269
See Fig.L-1
Key No.11
MODEL TCM-X100J
0212-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
95
H-3
201 630 096 5025 BRACKET 1 766H--010-201
251 630 049 1210 RELAY 4 KSSR3,KSSR4,KSSR7,KSSR8
766H--010-251
252 630 096 9351 TERMINAL 15 766H--010-252
253 630 096 9368 TERMINAL 4 766H--010-253
254 630 096 9375 ACCESSORY,WIRING 1 766H--010-254
255 630 091 1749 BRACKET,WIRING 2 766H--010-255
256 630 096 9399 ACCESSORY,WIRING 8 766H--010-256
257 630 080 6854 UNIT,DRIVER 2 APMD17(RCVW),APMD26(R2CV),
#AK-BX580SAT2 766H--010-257
258 411 113 1400 SCR PAN 4X6 3 766H--010-258
259 411 008 1706 WASHER SPR 4 15 766H--010-259
260 411 119 2104 WASHER V 4X9X0.8 7 766H--010-260
264 630 096 9382 ACCESSORY,WIRING 1 766H--010-264
265 630 089 6497 RAIL,WIRING 1 766H--010-265
266 630 096 9917 ACCESSORY,WIRING 1 766H--010-266
268 630 096 5148 COVER 1 766H--010-268
269 411 051 1708 SCR TRS 4X6 4 766H--010-269
270 411 119 2005 WASHER F 4X8X0.8 8 766H--010-270
271 411 042 3001 SCR PAN 4X10 8 766H--010-271
272 630 097 0227 BRACKET 1 766H--010-272
273 630 097 0210 BRACKET 1 766H--010-273
274 630 000 7862 BOLT,HEX-SCT 2 766H--010-274
275 411 141 3001 WASHER SPR 6 2 766H--010-275
276 411 141 4305 WASHER V 6X12.5X1.6 2 766H--010-276
277 630 000 7626 BOLT,HEX-SCT 4 766H--010-277
278 411 141 2905 WASHER SPR 4 4 766H--010-278
279 411 141 4008 WASHER V 4X9X0.8 4 766H--010-279
280 411 042 3001 SCR PAN 4X10 4 766H--010-280
MODEL TCM-X100J
0105-001
96
R ࠦࡦࡌࠕㇱ R CONVEYOR SECTION

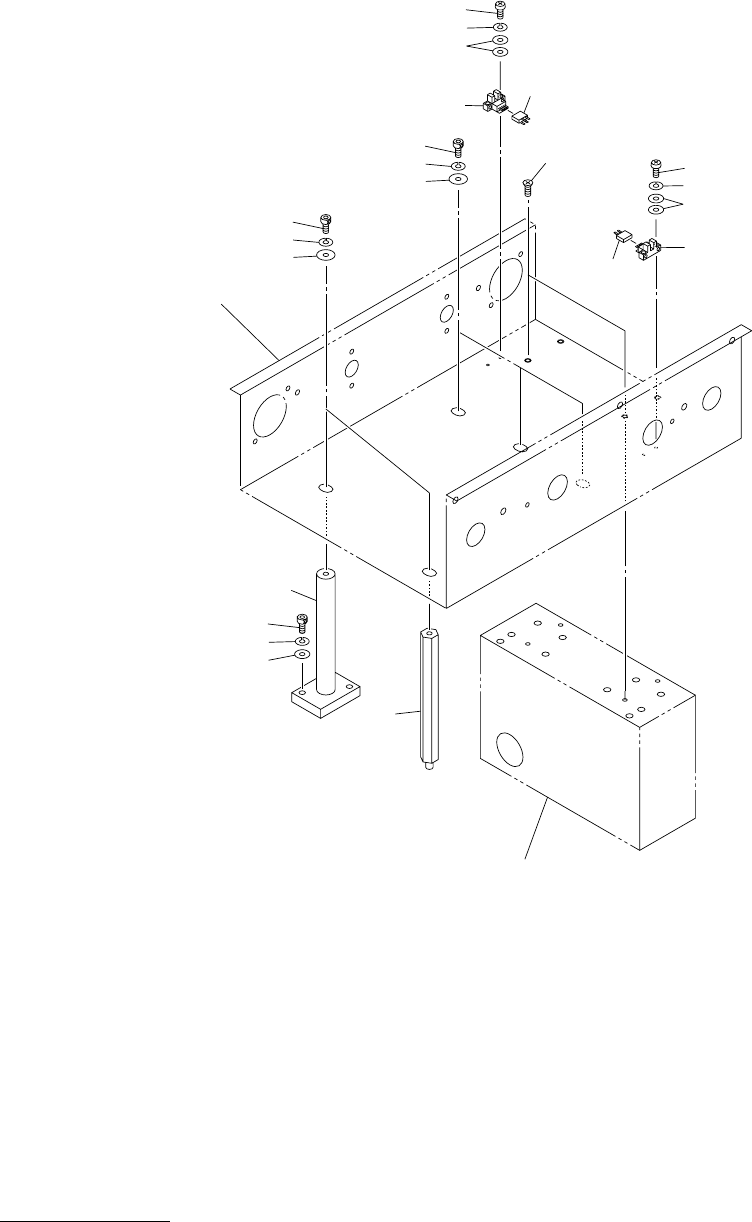

Fig. H-4 ࠦࡦࡌࠕ᏷࠮ࡦࠨ Conveyor Width Limit Sensor
305
306
304
302
See Fig.H-1
Key No.1
314
See Fig.H-3
Key No.201
311
312
310
311
312
310
305
306
304
302
303
311
323
324
321
320
322
