- 27 - 14. COVER COMPONENTS (6) カバー関係 (6) 7 9 10 12 13 15 16 19 20 16 18 21 23 21 23 24 26 27 28 27 28 34 34 29 29 29 29 29 29 29 34 34 4 6 30 1 3 29 30 24 26 31 32 33
- 26 -
NOTE( 注記 ) #01....FOR 1070(ST),1080L(ST) １０７０（ＳＴ），１０８０ Ｌ（ＳＴ）用
#02....FOR 1070(EN),1080L(EN) １０７０（ＥＮ），１０８０ Ｌ（ＥＮ）用
#03....FOR EN ＥＮ 用
#04....FOR 1070CM １０７０ ＣＭ 用
#05....FOR 1070CL １０７０ ＣＬ 用
#06....FOR 1070C １０７０ Ｃ 用
#07....FOR 1080E(ST) １０８０ Ｅ（ＳＴ）用
#08....FOR 1080E １０８０ Ｅ 用
#09....FOR 1080E(EN) １０８０ Ｅ（ＥＮ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#05
400-74131 BOTTOM COVER (1070CL) ASM
ボトムカバー（１０７０ ＣＬ）組
1
2
#01
400-50358 BOTTOM COVER ST ASM.
ボトムカバー ＳＴ 組
1
3
#02
400-52353 BOTTOM COVER EN ASM.
ボトムカバー ＥＮ 組
1
4
#04
400-74130 BOTTOM COVER (1070CM) ASM
ボトムカバー（１０７０ ＣＭ）組
1
5
#07
400-60996 BOTTOM COVER(E_ST) ASM
ボトムカバー（Ｅ ＿ ＳＴ）組
1
6
#09
400-61005 BOTTOM COVER(E_EN) ASM
ボトムカバー（Ｅ ＿ ＥＮ）組
1
7
#05
400-75047 COVER RBT(L)
カバー ＲＢＴ（Ｌ）
(1)
8 400-50359 COVER SBL ASM
カバー ＳＢＬ 組
(1)
9 SL-4033591-SC SCREW M3X35
セムスねじ
(4)
10 400-46592 COVER SBL
カバー ＳＢＬ
(1)
11 400-66540 BRAKE CAUTION LABEL
ブレーキ注意ラベル
(1)
12 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
13 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(1)
14 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(1)
15 NM-7040032-SC HEXAGONAL CAP NUT, TYPE 3 M4
六角袋ナット ３形 Ｍ ４
(1)
16 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(5)
17 E9252-729-HA0 BASE FAN (L) ASM.
ベースファン（Ｌ）組
(2)
18
#03
SL-4061091-SC SCREW
座金付きねじ
(5)
19 400-01506 COVER RBC
カバー ＲＢＣ
(1)
20 168-70206 GRAVITY SEAL
荷重中心シール
(4)
21 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
22
#03
HX-0050300-00 EMI GASKET
ＥＭＩ ガスケット
(1.9)
23 400-01507 SETUP COVER
セットアップカバー
(1)
24
#06
B2585-220-000 CASSETTE PRESSER RUBBER MAGNET
カセット押さえラバ−マグネツト
(2)
25 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(2)
26 400-46610 COVER RBR
カバー ＲＢＲ
(1)
27 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
28 400-50360 COVER SBR ASM.
カバー ＳＢＲ 組
(1)
29 400-46591 COVER SBR
カバー ＳＢＲ
(1)
30 HM-0010100-10 FAN FILTER
ファンフィルタ
(3)
31 SL-4033591-SC SCREW M3X35
セムスねじ
(6)
32 PJ-3081000-01 UNION Y
ユニオンワイ
(1)
33 SM-4042001-SC SCREW M4 X 20
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２０
(1)
34 SL-6042592-TN SCREW
座金付き六角穴ボルト
(1)
35 400-02326 BASE FAN R ASM
ベースファン Ｒ 組
(3)
36 HX-0033400-0D SPACER
スペーサ
(1)
37 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
38 400-26955 CORNER COVER
コーナーカバー
(2)
39 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
(4)
40 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(4)
41 400-26959 COVER RBL
カバー ＲＢＬ
(1)
42 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
43
#03
400-01517 INSIDE COVER F
インサイドカバー Ｆ
(1)
44
#03
SL-4061091-SC SCREW
座金付きねじ
(9)
45 400-46590 COVER FB
カバー ＦＢ
(1)
46 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
47
#04
400-75046 COVER RBT
カバー ＲＢＴ
(1)
48
#04
SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ ５ Ｌ ＝１０
(2)
49 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
50
#03
400-01518 INSIDE COVER R
インサイドカバー Ｒ
(1)
51
#08
400-17019 COVER RBC(E)
カバー ＲＢＣ（Ｅ）
(1)
52
#03
HX-0050300-00 EMI GASKET
ＥＭＩ ガスケット
(3)
53 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ ３ Ｘ ０．５ １種
10
- 27 -

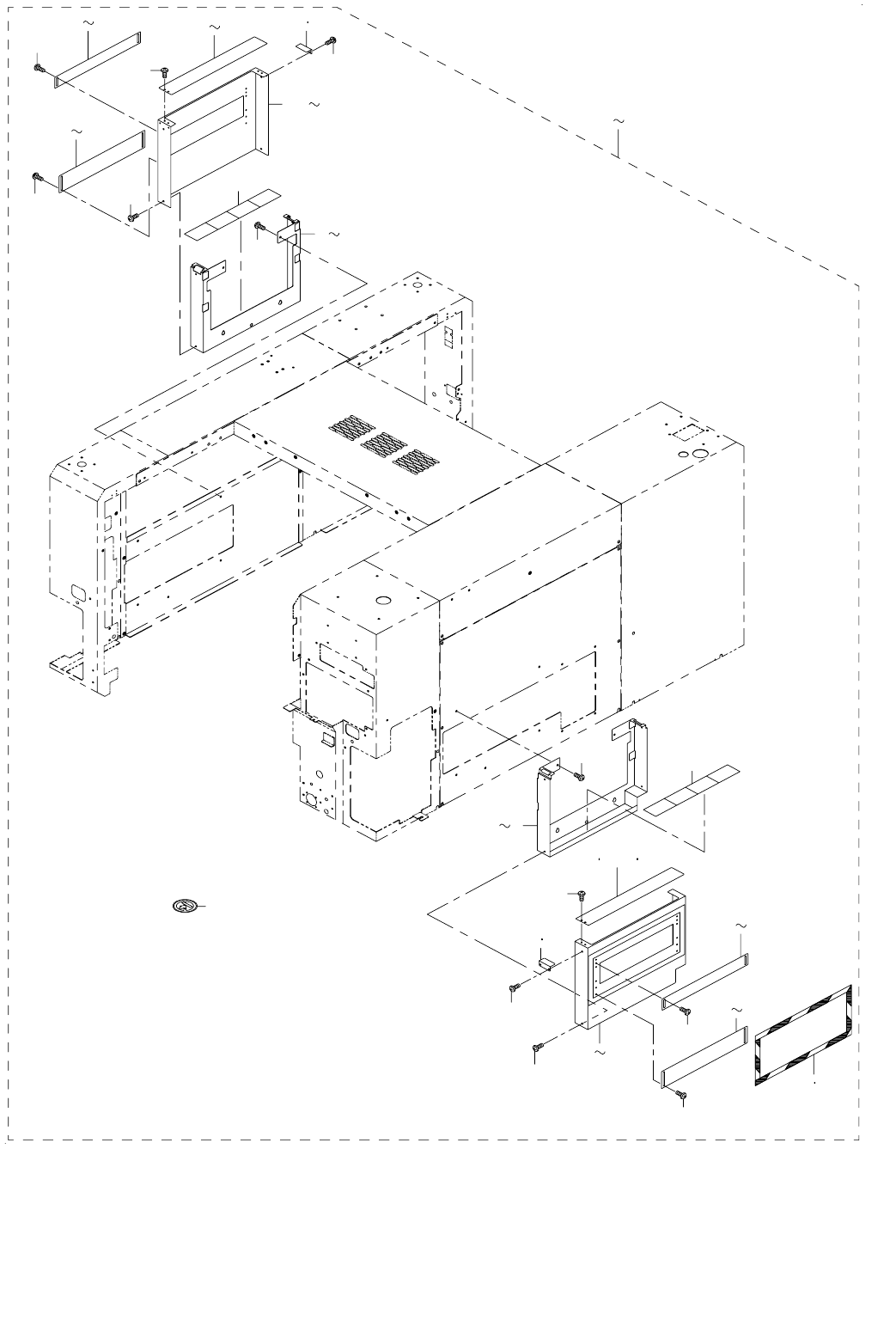

14.COVER COMPONENTS (6)
カバー関係 (6)
7 9
10
12
13
15
16
19 20
16
18
21
23
21
23
24
26
27
28
27
28
34
34
29
29
29
29
29
29
29
34
34
4
6
30
1
3
29
30
24
26
31
32
33
- 28 -
NOTE( 注記 ) #01....FOR EN(1070M) ＥＮ（１０７０ Ｍ）用
#02....FOR EN(1070L,1080L) ＥＮ（１０７０ Ｌ，１０８０ Ｌ）用
#03....FOR EN(1080E) ＥＮ（１０８０ Ｅ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-57295 CONVEYOR COVER (M) ASSY
コンベアカバー（Ｍ）組
1
2
#02
400-57296 CONVEYOR COVER (L) ASSY
コンベアカバー（Ｌ）組
1
3
#03
400-61003 CONVEYOR COVER (E_EN) ASSY
コンベアカバー（Ｅ ＥＮ）組
1
4
#01
400-57291 CONVEYOR COVER L(EN)
コンベアカバー Ｌ（ＥＮ）
(1)
5
#02
400-57293 CONVEYOR COVER L(L EN)
コンベアカバー Ｌ（Ｌ ＥＮ）
(1)
6
#03
400-60218 CONVEYOR COVER L(E EN)
コンベアカバー Ｌ（Ｅ ＥＮ）
(1)
7
#02
400-57294 CONVEYOR COVER R(L EN)
コンベアカバー Ｒ（Ｌ ＥＮ）
(1)
8
#01
400-57292 CONVEYOR COVER R(EN)
コンベアカバー Ｒ（ＥＮ）
(1)
9
#03
400-60219 CONVEYOR COVER R(E EN)
コンベアカバー Ｒ（Ｅ ＥＮ）
(1)
10
#01
400-01477 CONVEYOR SIDE COVOR(EN)
搬送サイドカバー（ＥＮ）
(1)
11
#02
400-01482 CONVEYOR SIDE COVER L(LEN)
搬送サイドカバー Ｌ（Ｌ、ＥＮ）
(1)
12
#03
400-27243 CONVEYOR SIDE COVER L(E EN)
搬送サイドカバー Ｌ（Ｅ ＥＮ）
(1)
13
#02
400-17315 CONVEYOR SIDE COVER R(L EN)
搬送サイドカバー Ｒ（Ｌ ＥＮ）
(1)
14
#01
400-17243 CONVEYOR SIDE COVER R(EN)
搬送サイドカバー Ｒ（ＥＮ）
(1)
15
#03
400-27244 CONVEYOR SIDE COVER R(E EN)
搬送サイドカバー Ｒ（Ｅ ＥＮ）
(1)
16
#01
400-01479 CONVEYOR UPPER COVER(EN)
搬送上カバー（ＥＮ）
(2)
17
#02
400-01483 CONVEYOR UPPER COVER L(LEN)
搬送上カバー Ｌ（Ｌ、ＥＮ）
(1)
18
#03
400-27246 CONVEYOR UPPER COVER L(E EN)
搬送上カバー Ｌ（Ｅ ＥＮ）
(1)
19
#02
400-01499 CONVEYOR UPPER COVER R(L EN)
搬送上カバー Ｒ（Ｌ ＥＮ）
(1)
20
#03
400-27247 CONVEYOR UPPER COVER R(E EN)
搬送上カバー Ｒ（Ｅ ＥＮ）
(1)
21
#01
400-01480 CONVEYOR SHUTTER U (EN)
搬送シャッター Ｕ（ＥＮ）
(2)
22
#02
400-01484 CONVEYOR SHUTTER U(LEN)
搬送シャッター Ｕ（Ｌ、ＥＮ）
(2)
23
#03
400-27248 CONVEYOR SHUTTER U (E EN)
搬送シャッター Ｕ（Ｅ ＥＮ）
(2)
24
#01
400-01481 CONVEYOR SHUTTER B (EN)
搬送シャッター Ｕ（ＥＮ）
(2)
25
#02
400-01485 CONVEYOR SHUTTER B(LEN)
搬送シャッター Ｂ（Ｌ、ＥＮ）
(2)
26
#03
400-27249 CONVEYOR SHUTTER B (E EN)
搬送シャッター Ｂ（Ｅ ＥＮ）
(2)
27 400-01493 CONVEYOR COVER STOPPER (EN)
搬送カバーストッパ（ＥＮ）
(2)
28
#03
400-27245 CONVEYOR COVER STOPPER (E EN)
搬送カバーストッパ（Ｅ ＥＮ）
(2)
29 SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
(24)
30 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(8)
31 400-01490 TAPE
テープ
(2)
32
#03
400-01490 TAPE
テープ
(3)
33
#03
E5721-729-000 LABEL
荷重禁止シール
(2)
34 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(16)
