- 97 - 49. CONNECTOR BRACKET COMPONENTS コネクタブラケット関係 17 15 18 16 2 3 4 5 6 8 9 10 11 12 13 14 7 8 7 1 19 20
- 96 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-21958 FLOOR TROLLEY SUB UNIT
フロアトロリーサブユニット
1
2 400-21959 TROLLEY BOTTOM ASSY
トロリーボトム組
(1)
3 400-21912 TROLLEY FRAME BL
トロリーフレーム ＢＬ
(1)
4 400-21913 TROLLEY FRAME BR
トロリーフレーム ＢＲ
(1)
5 400-21914 TROLLEY BASE PLATE
トロリーベースプレート
(1)
6 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
(6)
7 400-21957 TROLLEY CASTER (75)
トロリーキャスタ（７５）
(2)
8 WP-0612516-SD WASHER 6.1X15.2X2.5
平座金 ６．１ Ｘ １５．２ Ｘ ２．５
(8)
9 SM-6060802-TN BOLT
六角穴ボルト
(8)
10 400-21956 TROLLEY CASTER (50)
トロリーキャスタ（５０）
(2)
11 SM-6060802-TN BOLT
六角穴ボルト
(8)
12 E2711-721-000 TROLLEY STOPPER
トロリーストッパー
(2)
13 E2710-721-000 STOPPER ATTACHMENT
ストッパーアタッチメント
(2)
14 SM-6060802-TN BOLT
六角穴ボルト
(8)
15 SL-6061242-TN BOLT
座金付き六角穴ボルト
(4)
16 NM-6060003-SC NUT M6
六角ナット Ｍ ６
(4)
17 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(2)
18 400-23476 FG GUM SHEET
ＦＧ ゴムシート
(1)
19 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ ＝８
(1)
20 400-21960 TROLLEY UPPER ASSY
トロリーアッパー組
(1)
21 400-58933 TROLLEY FRAME L
トロリーフレーム Ｌ
(1)
22 400-58934 TROLLEY FRAME R
トロリーフレーム Ｒ
(1)
23 SM-6125052-TR SCREW
六角穴ボルト Ｍ １２ Ｌ ＝１５０
(2)
24 400-01730 SCALE MARKS SEAL
メモリシール
(2)
25 400-58935 TROLLEY UPPER PLATE
トロリーアッパープレート
(1)
26 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
(6)
27 400-01731 TROLLEY RUBBER B
トロリーラバー Ｂ
(4)
28 400-22464 STOPPER PLATE L ASSY
ストッパープレート Ｌ 組
(1)
29 400-53180 TROLLEY STOPPER PLATE L
トロリーストッパプレート Ｌ
(1)
30 400-01748 TROLLEY SUB GUIDE
トロリーサブガイド
(1)
31 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
(1)
32 E2703-721-000 TROLLEY SHAFT
トロリーシャフト
(1)
33 S1021-710-000 ST RUBBER FOOT
ＳＴ ゴム足
(1)
34 SB-8160005-C0 BEARING
ころがり軸受
(1)
35 SL-6041042-TN BOLT
座金付き六角穴ボルト
(4)
36 400-22465 STOPPER PLATE R ASSY
ストッパープレート Ｒ 組
(1)
37 400-01735 TROLLEY STOPPER PLATE
トロリーストッパープレート
(1)
38 400-01748 TROLLEY SUB GUIDE
トロリーサブガイド
(1)
39 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
(1)
40 E2703-721-000 TROLLEY SHAFT
トロリーシャフト
(1)
41 S1021-710-000 ST RUBBER FOOT
ＳＴ ゴム足
(1)
42 SB-8160005-C0 BEARING
ころがり軸受
(1)
43 SL-6041042-TN BOLT
座金付き六角穴ボルト
(4)
44 SL-6082092-TN BOLT
座金付き六角穴ボルト
(4)
45 WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ １０
(4)
46 SL-6102042-TN SCREW
座金付き六角穴ボルト
(4)
47 400-21961 TROLLEY SLIDE ASSY
トロリースライド組
(1)
48 400-21916 BANK PLATE L
バンクプレート Ｌ
(1)
49 400-21917 BANK PLATE R
バンクプレート Ｒ
(1)
50 400-23221 SUPPORT SHAFT
サポートシャフト
(2)
51 400-01736 FS BRACKET L
ＦＳ ブラケット Ｌ
(1)
52 400-01737 FS BRACKET R
ＦＳ ブラケット Ｒ
(1)
53 SL-6061692-TN BOLT
座金付き六角穴ボルト
(4)
54 400-01739 FS PLATE
ＦＳ プレート
(1)
55 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
56 400-21918 TAPE GUIDE
テープガイド
(1)
57 400-68308 SET SCREW M4 L=8
化粧ネジ Ｍ ４ｰ８
(2)
58 E5721-729-000 LABEL
荷重禁止シール
(1)
59 SL-6102042-TN SCREW
座金付き六角穴ボルト
(2)
60 WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ １０
(2)
61 400-21962 TROLLEY HANDLE ASSY
トロリ−ハンドル組
(2)
62 400-21920 TROLLEY HANDLE
トロリーハンドル
(1)
63 E2641-729-000 HANDLE CLIP
ハンドルグリップ
(1)
64 E2635-729-000 HANDLE SLIDER
ハンドルスライダ
(1)
65 400-21919 HANDLE SHAFT
ハンドルシャフト
(1)
66 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(1)
67 SL-6040642-TN BOLT
座金付き六角穴ボルト
(1)
68 PS-0600182-KP SPRING PIN
スプリングピン ６ Ｘ １８
(1)
69 PS-0400122-KP SPRING PIN
スプリングピン
(1)
70 SL-6082092-TN BOLT
座金付き六角穴ボルト
(4)
71 400-58936 TROLLEY COVER AL
トロリーカバー ＡＬ
(1)
72 400-58937 TROLLEY COVER AR
トロリーカバー ＡＲ
(1)
73 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
74 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(4)
75 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
76 SL-6081242-TN BOLT
座金付き六角穴ボルト
(2)
77 E4981-700-000 LABEL
ＥＰＲ ０ Ｍ 用 ブランク ラベル
(1)
- 97 -

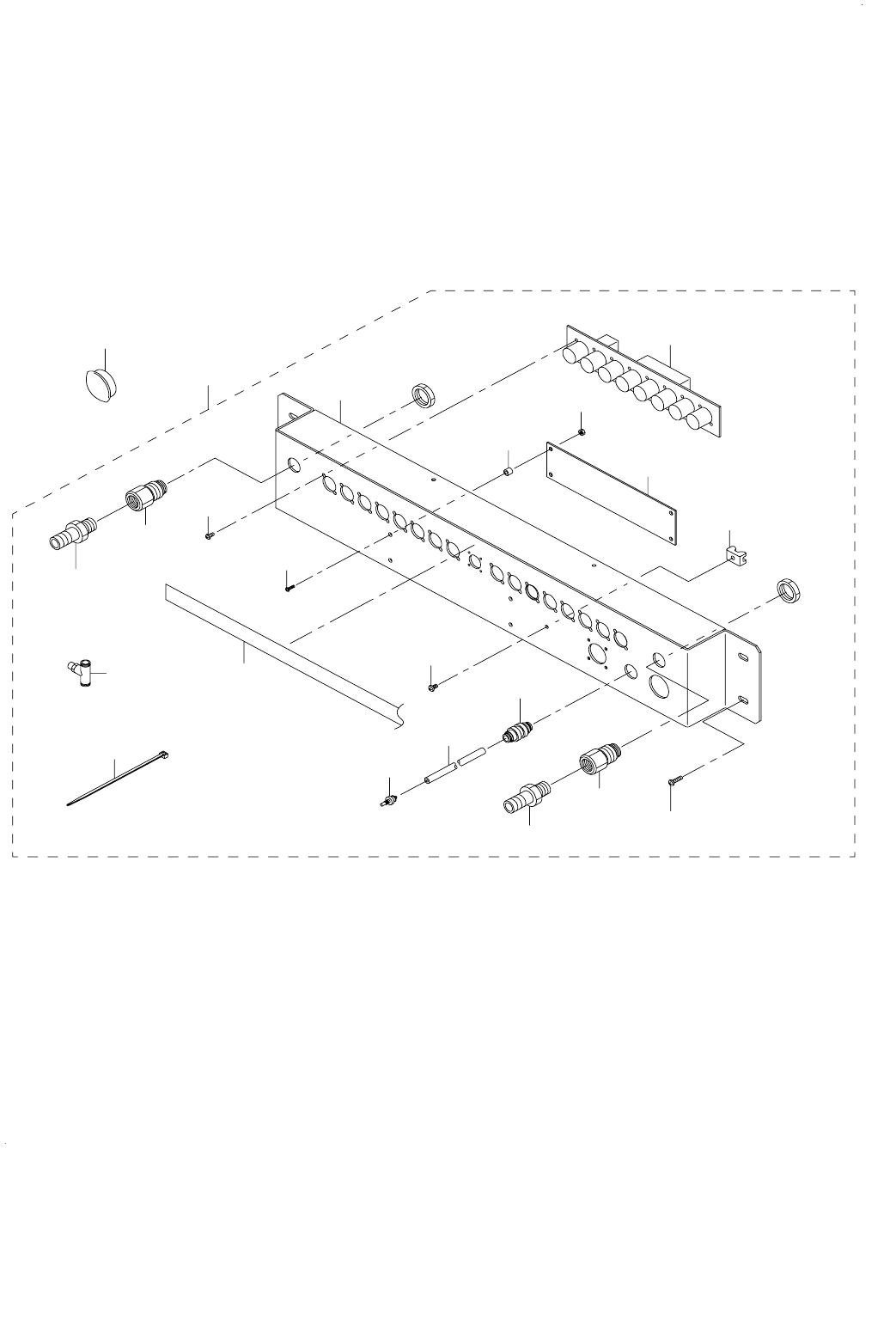

49.CONNECTOR BRACKET COMPONENTS
コネクタブラケット関係
17
15
18
16
2
3
4
5
6
8
9
10
11
12
13
14
7
8
7
1
19
20
- 98 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2508-729-0A0 CONNECTOR BRACKET (30) ASM.
コネクタブラケット組
1
2 B4011-210-000 SPACER
基板スペ−サ
(4)
3 NM-6030003-SC NUT M3
六角ナット Ｍ ３
(4)
4 SM-4020801-SC SCREW M2 X 8
なべ小ねじ Ｍ ２ Ｌ ＝８
(4)
5 HX-0029400-00 FIXED BASE
固定ベース
(1)
6 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
7 PJ-3010651-06 KNIFE UNION
メスユニオン
(2)
8 E2904-700-000 SOCKET
ソケット
(2)
9 PJ-2300061-00 UNION 06
隔壁用ユニオン ０６
(1)
10 PJ-3050600-04 TEE UNION
チ−ズ
(1)
11 PJ-0320090-05 NIPPLE
エアカプラニップル
(1)
12 E2642-721-000 CONNECTOR NO. LABEL
コネクタ ＮＯ．ラベル
(1)
13 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
(1.3)
14 EA-9500B01-00 CABLE BAND
束線バンド
(4)
15 E8615-715-0A0 FEEDER BANK CIRCUIT BOARD ASM.
フィーダバンク基板組
(2)
16 E8618-721-0A0 FEEDER I/F BOARD ASM.
フィーダ Ｉ ／ Ｆ 基板組
(1)
17 E2508-729-000 CONNECTOR BRACKET (30)
コネクタブラケット
(1)
18 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ ２．６ Ｌ ＝６
(16)
19 SM-4031201-SC SCREW M3 X 12
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(4)
20 HX-0032600-0M DOME PLUG
ドーム プラグ
1
