- 112 - NOTE( 注記 ) #01....FOR EN(1070 M,1070CM) Ｅ Ｎ（１０７０ Ｍ，１０ ７０ ＣＭ）用 #02....FOR EN(10 70L,1070CL) ＥＮ（１ ０７０ Ｌ，１０７０ ＣＬ）用 #03....FOR EN(1070 M,1070CM) Ｅ Ｎ（１０７０ Ｍ，１ ０７０ ＣＭ）用 FOR TRANSFER REFERENCE ･ 搬送基準・左右用 LEFT-RIGHT #04.…
- 111 -

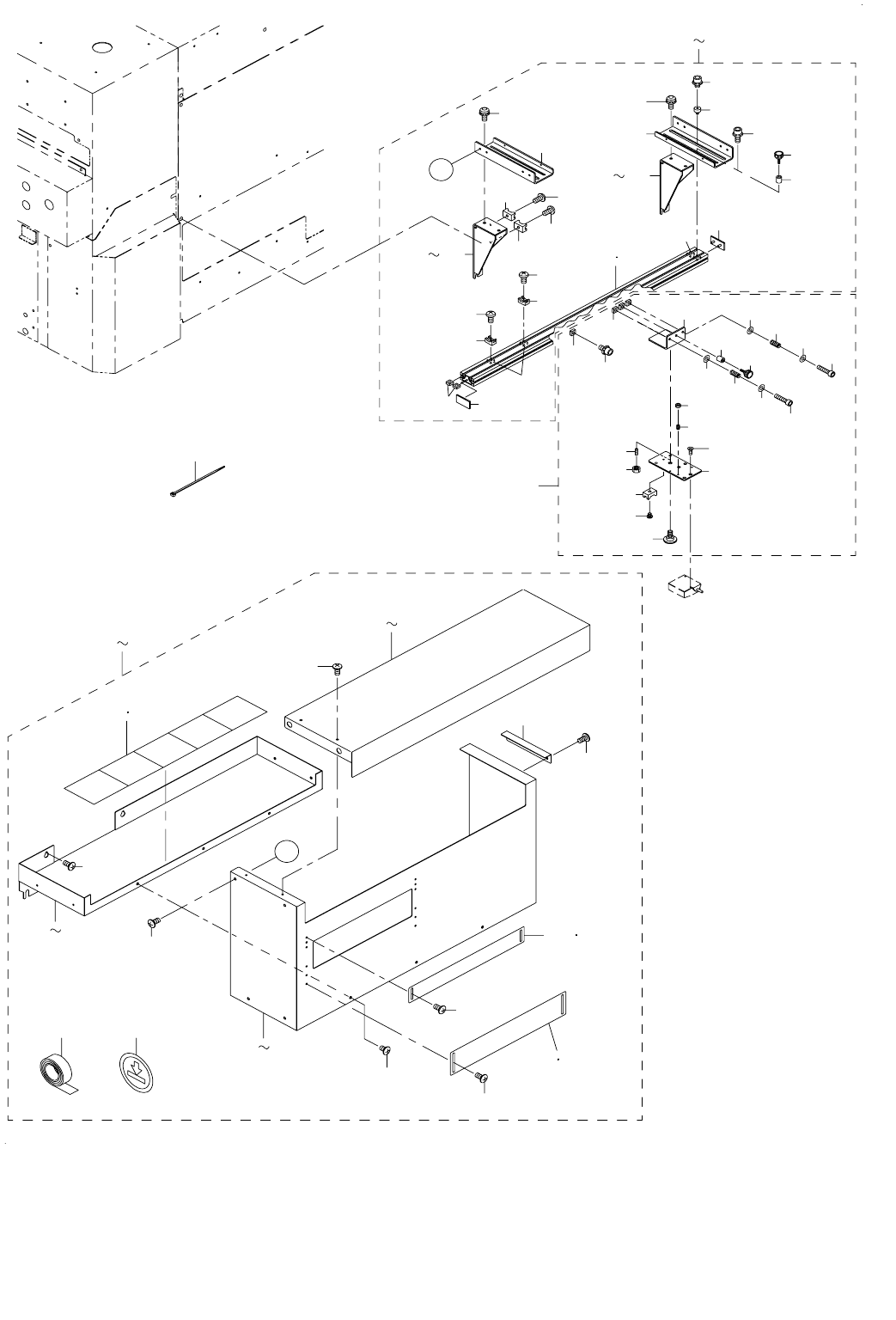

56.SCS COMPONENTS (2)
ＳＣＳ 関係 (2)
31
63
29
30
28
40
27
28
23
26
37
37
36
32
33
34
35
39
38
10
64
65
12
18
12
4
3
6
7
5
9
8
16
17
15
17
17
15
17
16
13
14
2
11
38
38
62
39
53
56
49
52
66
41
44
62
62
A
45
48
27
57
62
19
22
58
59
23
26
67
37
60
61
62
38
39
39
31
62
A
1
- 112 -
NOTE( 注記 ) #01....FOR EN(1070M,1070CM) ＥＮ（１０７０ Ｍ，１０７０ ＣＭ）用
#02....FOR EN(1070L,1070CL) ＥＮ（１０７０ Ｌ，１０７０ ＣＬ）用
#03....FOR EN(1070M,1070CM) ＥＮ（１０７０ Ｍ，１０７０ ＣＭ）用
FOR TRANSFER REFERENCE ･ 搬送基準・左右用
LEFT-RIGHT
#04....FOR EN(1070M,1070CM) ＥＮ（１０７０ Ｍ，１０７０ ＣＭ）用
FOR TRANSFER REFERENCE ･ 搬送基準・右左用
RIGHT-LEFT
#05....FOR EN(1070L,1070CL) ＥＮ（１０７０ Ｌ，１０７０ ＣＬ）用
FOR TRANSFER REFERENCE ･ 搬送基準・左右用
LEFT-RIGHT
#06....FOR EN(1070L,1070CL) ＥＮ（１０７０ Ｌ，１０７０ ＣＬ）用
FOR TRANSFER REFERENCE ･ 搬送基準・右左用
RIGHT-LEFT
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-34046 BARCODE READER SUB ASM
バーコードリーダサブ組
1
2 400-28299 ROTARY PLATE
回転板
(1)
3 SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(2)
4 G6025-875-000 STOPPER PIN
ストッパピン
(1)
5 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
(1)
6 HX-0029400-00 FIXED BASE
固定ベース
(1)
7 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(1)
8 SM-8030502-TP SCREW M3 L=5
止めねじ Ｍ３Ｘ０．５ Ｌ＝５
(1)
9 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ ３ Ｘ ０．５ １種
(1)
10 400-28300 ROTARY SUPPORT PLATE
回転支持板
(1)
11 SD-0800327-TP SHOULDER SCREW
段ねじ Ｄ ＝８ Ｈ ＝３．２
(1)
12 400-28302 SLIDE NUT
スライドナット
(4)
13 G6518-880-000 SET PICK-UP
セットつまみ
(1)
14 GBR-11115000 MOTOR SPACER.
モータスペーサ
(1)
15 SM-6041802-TN SCREW M4X0.7 L=18
六角穴ボルト Ｍ４Ｘ０．７ Ｌ ＝１８
(2)
16 400-00912 SENSOR ADJUST SPRING
センサアジャストスプリング
(2)
17 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(4)
18 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
19
#03
400-33896 BCR BRACKET ASM(M-LEN)
バーコードリーダブラケット組（Ｍ − ＬＥＮ）
1
20
#04
400-33906 BCR BRACKET ASM(M-REN)
バーコードリーダブラケット組（Ｍ − ＲＥＮ）
1
21
#05
400-33912 BCR BRACKET ASM(L-LEN)
バーコードリーダブラケット組（Ｌ − ＬＥＮ）
1
22
#06
400-33921 BCR BRACKET ASM(L-REN)
バーコードリーダブラケット組（Ｌ − ＲＥＮ）
1
23
#03
400-33898 BCR PILLAR(M-LEN)
バーコードリーダピラー（Ｍ − ＬＥＮ）
(2)
24
#04
400-33907 BCR PILLAR(M-REN)
バーコードリーダピラー（Ｍ − ＲＥＮ）
(2)
25
#05
400-33913 BCR PILLAR(L-LEN)
バーコードリーダピラー（Ｌ − ＬＥＮ）
(2)
26
#06
400-33922 BCR PILLAR(L-REN)
バーコードリーダピラー（Ｌ − ＲＥＮ）
(2)
27 400-33897 BCR BEAM(EN)
バーコードリーダビーム（ＥＮ）
(2)
28 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
29
#01
400-33899 BCR SLIDE RAIL(M-EN)
バーコードリーダスライドレール（Ｍ − ＥＮ）
(1)
30
#02
400-33914 BCR SLIDE RAIL(L-EN)
バーコードリーダスライドレール（Ｌ − ＥＮ）
(1)
31 400-28301 END CAP
エンドキャップ
(2)
32
#02
400-33900 BCR SLIDE PIN(EN)
バーコードリーダスライドピン（ＥＮ）
(2)
33
#02
SL-6040692-TN BOLT
座金付き六角穴ボルト
(2)
34
#02
G6518-880-000 SET PICK-UP
セットつまみ
(2)
35
#02
GBR-11115000 MOTOR SPACER.
モータスペーサ
(2)
36
#01
SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
37 400-28302 SLIDE NUT
スライドナット
(6)
38 HX-0029400-00 FIXED BASE
固定ベース
(4)
39 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(4)
40 EA-9500B01-00 CABLE BAND
束線バンド
8
41
#03
400-34047 BCR COVER ASM(M-LEN)
バーコードリーダカバー組（Ｍ − ＬＥＮ）
1
42
#04
400-34048 BCR COVER ASM(M-REN)
バーコードリーダカバー組（Ｍ − ＲＥＮ）
1
43
#05
400-34049 BCR COVER ASM(L-LEN)
バーコードリーダカバー組（Ｌ − ＬＥＮ）
1
44
#06
400-34050 BCR COVER ASM(L-REN)
バーコードリーダカバー組（Ｌ − ＲＥＮ）
1
45
#03
400-33901 BCR COVER U(M-LEN)
バーコードリーダカバー Ｕ（Ｍ − ＬＥＮ）
(1)
46
#04
400-33908 BCR COVER U(M-REN)
バーコードリーダカバー Ｕ（Ｍ − ＲＥＮ）
(1)
47
#05
400-33915 BCR COVER U(L-LEN)
バーコードリーダカバー Ｕ（Ｌ − ＬＥＮ）
(1)
48
#06
400-33923 BCR COVER U(L-REN)
バーコードリーダカバー Ｕ（Ｌ − ＲＥＮ）
(1)
49
#03
400-33902 BCR COVER C(M-LEN)
バーコードリーダカバー Ｃ（Ｍ − ＬＥＮ）
(1)
50
#04
400-33909 BCR COVER C(M-REN)
バーコードリーダカバー Ｃ（Ｍ − ＲＥＮ）
(1)
51
#05
400-33918 BCR COVER C(L-LEN)
バーコードリーダカバー Ｃ（Ｌ − ＬＥＮ）
(1)
52
#06
400-33924 BCR COVER C(L-REN)
バーコードリーダカバー Ｃ（Ｌ − ＲＥＮ）
(1)
53
#03
400-33903 BCR COVER B(M-LEN)
バーコードリーダカバー Ｂ（Ｍ − ＬＥＮ）
(1)
54
#04
400-33910 BCR COVER B(M-REN)
バーコードリーダカバー Ｂ（Ｍ − ＲＥＮ）
(1)
55
#05
400-33919 BCR COVER B(L-LEN)
バーコードリーダカバー Ｂ（Ｌ − ＬＥＮ）
(1)
56
#06
400-33925 BCR COVER B(L-REN)
バーコードリーダカバー Ｂ（Ｌ − ＲＥＮ）
(1)
57 400-33904 BCR COVER BRACKET(EN)
バーコードリーダブラケット（ＥＮ）
(1)
58
#01
400-01480 CONVEYOR SHUTTER U (EN)
搬送シャッター Ｕ（ＥＮ）
(1)
59
#02
400-27248 CONVEYOR SHUTTER U(E EN)
搬送シャッター Ｕ（Ｅ ＥＮ）
(1)
60
#01
400-01481 CONVEYOR SHUTTER B (EN)
搬送シャッター Ｂ（ＥＮ）
(1)
61
#02
400-27249 CONVEYOR SHUTTER B(E EN)
搬送シャッター Ｂ（Ｅ ＥＮ）
(1)
62 SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
(20)
63 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ ＝６
(3)
64
#01
E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(3)
65
#02
E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(5)
66 400-01490 TAPE
テープ
(2)
67 E5721-729-000 LABEL
荷重禁止シール
(1)
- 113 -
57.MAIN LINE FILTER COMPONENTS
メインラインフィルタ関係
15
14
16
17
7
8
13
11
9
4
6
18
5
12
19
3
2
1
10
19
