- 36 - NOTE( 注記 ) #01....FOR 1070M,10 70CM １０７０ Ｍ ，１０７０ ＣＭ 用 #02....FOR 1 070L,1070CL,10 80L １０７０ Ｌ，１０７０ ＣＬ，１０８０ Ｌ 用 #03....EXCE PT 1070CM １０７０ ＣＭ を 除く #04....FOR 1080 E １０８０ Ｅ 用 REF.NO NOTE PART NO D E S C R I P T I O N…
- 35 -

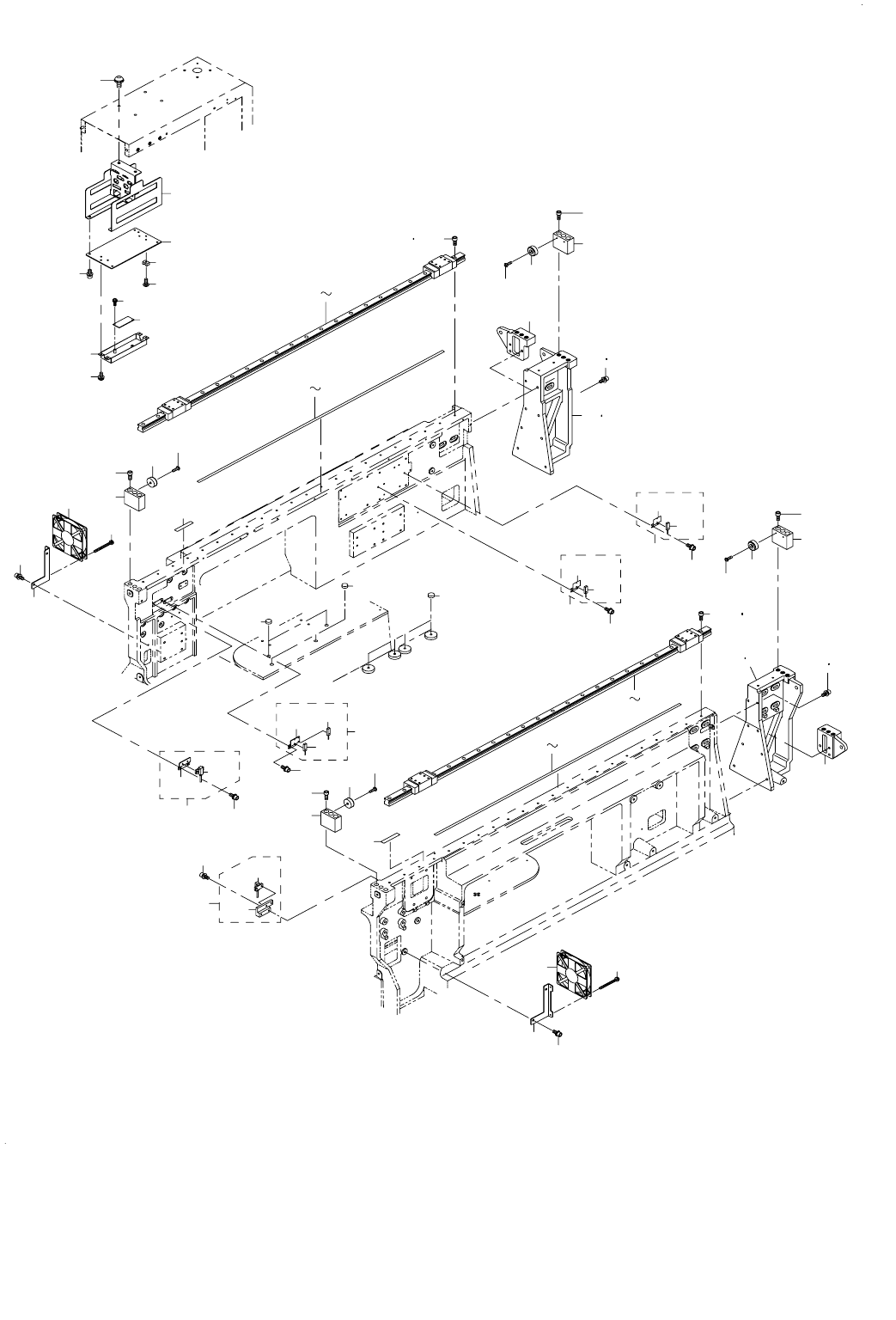

18.X-Y COMPONENTS (3)
Ｘ−Ｙ関係 (3)
15
1
60
16
10
62
11
13
11
13
47
46
44
48
22
23
31
32
28
27
21
26
30
2
3
5
6
10
62
51
38
38
45
7
9
29
33
4
61
40
40
7
9
17
18
19
24
25
34
36
39
39
35
37
50
49
52
53
54
55
56
20
57
63
58
14
43
41
42
41
41
42
41
43
43
43
59
42
59
42
59
59
- 36 -
NOTE( 注記 ) #01....FOR 1070M,1070CM １０７０ Ｍ，１０７０ ＣＭ 用
#02....FOR 1070L,1070CL,1080L １０７０ Ｌ，１０７０ ＣＬ，１０８０ Ｌ 用
#03....EXCEPT 1070CM １０７０ ＣＭ を除く
#04....FOR 1080E １０８０ Ｅ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#02
400-00701 Y EXTENDED FRAME L (L)
Ｙ 軸延長フレーム Ｌ（Ｌ）
1
2
#01
SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
3
3
#02
SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
8
4
#02
400-00702 Y EXTENDED FRAME R (L)
Ｙ 軸延長フレーム Ｒ（Ｌ）
1
5
#01
SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
3
6
#02
SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
8
7
#01
400-00700 LINEAR WAY Y
リニアウェイ Ｙ
2
8
#02
400-00703 LINEAR WAY Y (L)
リニアウェイ Ｙ（Ｌ）
2
9
#04
400-16696 LINEAR WAY Y(E)
リニアウェイ Ｙ（Ｅ）
2
10
#02
SM-6052002-TN BOLT
六角穴ボルト
48
11
#01
400-44529 MAGNETIC SCALE YM
マグネスケール ＹＭ
2
12
#02
400-44530 MAGNETIC SCALE YL
マグネスケール ＹＬ
2
13
#04
400-59925 YSCALE_EX
Ｙ スケールエクストラ
2
14 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
2
15
#01
400-00698 Y EXTENDED FRAME L
Ｙ 軸延長フレーム Ｌ
1
16
#01
400-00699 Y EXTENDED FRAME R
Ｙ 軸延長フレーム Ｒ
1
17
#01
TA-1030402-R0 RUBBER PLUG D=10.3 L=4
止栓 Ｄ ＝１０．３ Ｌ ＝４
3
18
#02
TA-1030402-R0 RUBBER PLUG D=10.3 L=4
止栓 Ｄ ＝１０．３ Ｌ ＝４
2
19 135-29607 SHUTTLE PACKING
大釜 パッキン
4
20 HX-0029400-00 FIXED BASE
固定ベース
2
21 400-50239 Y MINUS LMT SENSOR ASSY
Ｙ マイナスリミットセンサ組
1
22 400-46010 Y-LMT BRACKET
Ｙ − ＬＭＴ ブラケット
(1)
23 400-02068 Y MINUS LMT SENSOR ASM
Ｙ 軸マイナスリミットセンサ組
(1)
24 400-45414 Y NEAR SENSOR ASM
Ｙ ニアセンサ組
(1)
25 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
26
#03
400-01678 Y PLUS LMT SENSOR ASS'Y
Ｙ 軸プラスリミットセンサ組
1
27 400-00711 Y-LMT SENSOR BRACKET
Ｙ 軸リミットセンサブラケット
(1)
28 400-02070 YL+ LMT SENSOR(FEEDER)ASM
Ｙ 軸プラスリミットフィーダセンサ組
(1)
29 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
30 400-01679 Y ++ LMT SENSOR ASS'Y
Ｙ 軸＋＋リミットセンサ組
1
31 400-00711 Y-LMT SENSOR BRACKET
Ｙ 軸リミットセンサブラケット
(1)
32 400-02069 YL+ LMT SENSOR(TRAY)ASM
Ｙ 軸プラスリミットトレイセンサ組
(1)
33 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
34 400-46025 Y FAN BRACKET L
Ｙ ファンブラケット Ｌ
1
35 400-46026 Y FAN BRACKET R
Ｙ ファンブラケット Ｒ
1
36 E9247-729-HA0 YL MOTOR FAN ASM.
ＹＬ モータファン組
1
37 E9250-729-HA0 YR MOTOR FAN ASM.
ＹＲ モータファン組
1
38 SL-6061092-TN SCREW
座金付き六角穴ボルト
4
39 SL-4033591-SC SCREW M3X35
セムスねじ
4
40 E2333-715-000 CAUTION SEAL
注意シール
2
41 400-00708 Y STOPPER
Ｙ ストッパ
4
42 400-49671 COVER CUSHION
カバークッション
8
43 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ １２ Ｌ ＝６０
12
44 400-01675 Y-ORG BRACKET L ASS'Y
Ｙ − ＯＲＧ ブラケット Ｌ 組
1
45 400-13313 Y-ORG BRACKET L
Ｙ − ＯＲＧ ブラケット Ｌ
(1)
46 400-02171 YL ORG SENS ASM
ＹＬ 原点センサ組
(1)
47 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
48 400-50238 Y-ORG BRACKET R ASSY
Ｙ − ＯＲＧ ブラケット Ｒ 組
1
49 400-53695 Y-ORG BRACKET R
Ｙ 原点ブラケット Ｒ
(1)
50 400-02172 YR ORG SENS ASM
ＹＲ 原点センサ組
(1)
51 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
52 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
2
53 400-46596 CONNECTOR BRACKET
コネクタブラケット
1
54 400-46585 CONNCTOR BRACKET SUPPORT
コネクタブラケットサポート
1
55 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
56 400-46586 REPEATER BRACKET
リピーターブラケット
1
57 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
2
58 SL-4030881-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝８
2
59 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
8
60
#04
400-16694 Y EXTENDED FRAME L(E)
Ｙ 軸延長フレーム Ｌ（Ｅ）
1
61
#04
400-16695 Y EXTENDED FRAME R(E)
Ｙ 軸延長フレーム Ｒ（Ｅ）
1
62
#01
SM-6052002-TN BOLT
六角穴ボルト
44
63 400-48078 IEEE1394 REPEATER BOARD
ＩＥＥＥ １３９４リピータボード
1
- 37 -

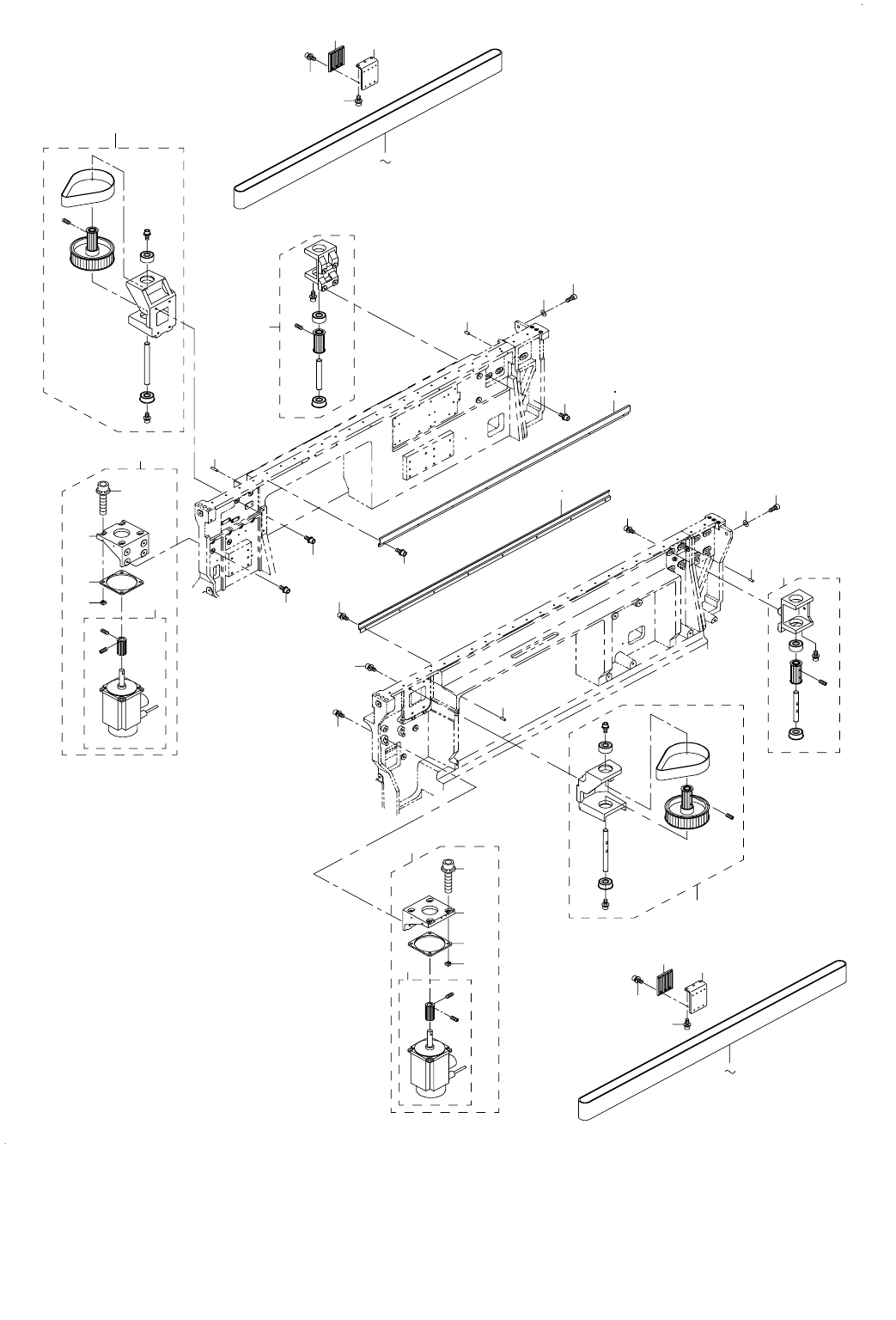

19.X-Y COMPONENTS (4)
Ｘ−Ｙ関係 (4)
2
3
5
8
7
19
15
16
14
13
14
15
13
23
25
23
25
33
27
26
28
10
11
12
9
1
33
27
28
26
31
21
30
29
17
17
18
6
22
20
32
20
32
22
19
4
18
16
