- 39 -

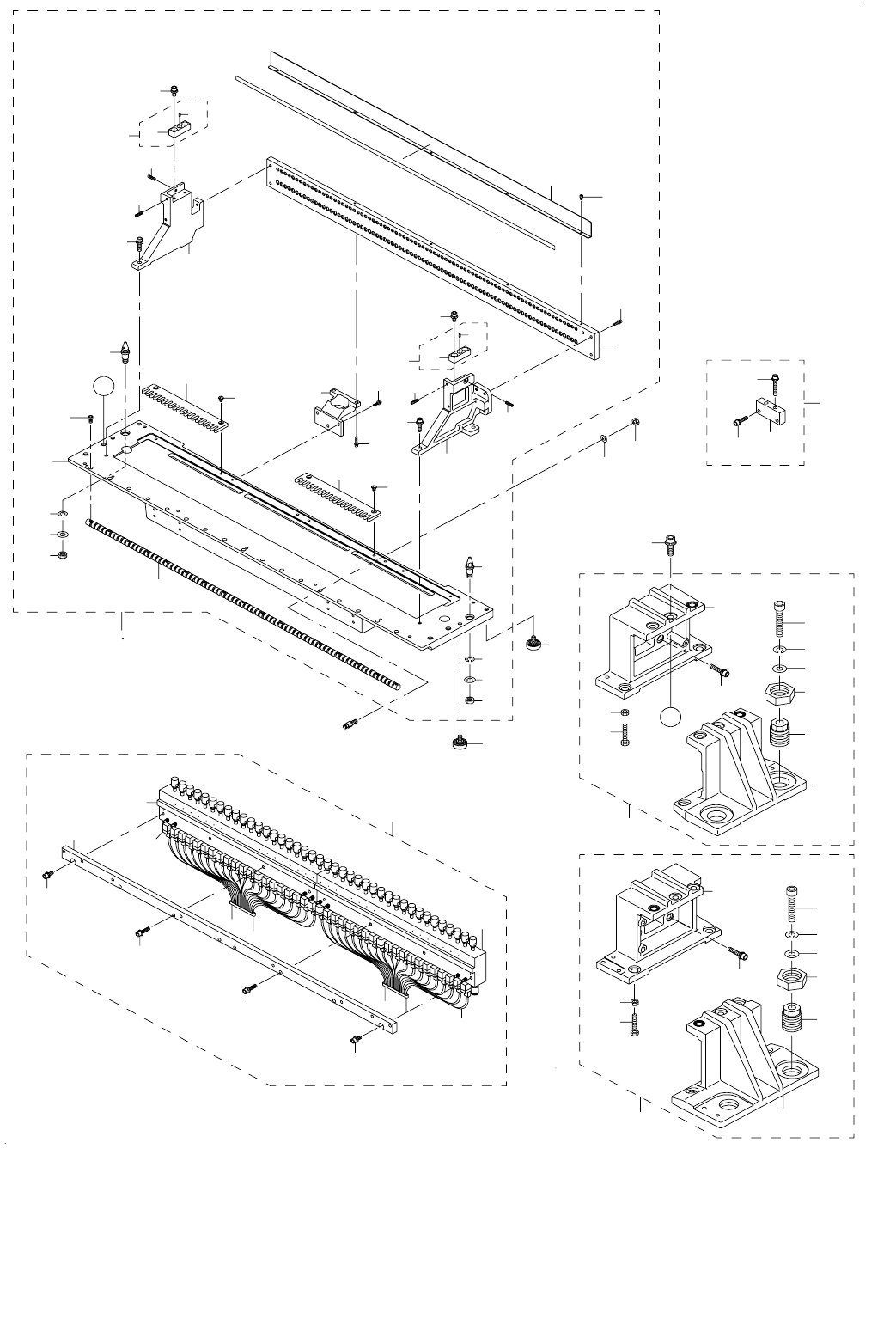

20.FEEDER BANK COMPONENTS
フィーダバンク関係
8
9
21
7
9
7
8
21
16
16
16
16
22
4
22
12
20
13
3
14
5
6
15
32
33
31
35
36
34
42
44
46
47
48
49
50
39
37
38
25
27
26
25
27
26
10
11
55
19
24
A
A
29
1
2
17
40
51
18
11
23
53
54
51
28
23
43
65
67
66
68
58
57
59
60
60
61
61
56
62
63
64
30
41
45
52
- 40 -
NOTE( 注記 ) #01....FOR FRONT OF THE MACHINE マシン前側用
#02....FOR REAR OF THE MACHINE(1070) マシン後側（１０７０）用
#03....FOR 1070,1080 １０７０，１０８０用
#04....FOR 1070C １０７０ Ｃ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2501-729-AA0-C FEEDER BANK ASM
フィーダバンク組
1
2
#04
E2501-729-AA0 FEEDER BANK ASM
フィーダバンク組
1
3 E2502-729-000 PLATE STAND L
プレートスタンド Ｌ
(1)
4 E2503-729-000 PLATE STAND R
プレートスタンド Ｒ
(1)
5 E2515-729-000 FIXING PLATE (30)
フィクシングプレート
(1)
6 E2516-729-000 NUMBER PLATE
ナンバプレート
(1)
7 E2505-729-0A0 MARK ASM.
マーク組
(2)
8 E2601-725-000 MARK
マーク
(1)
9 E2505-729-000 MARK BASE
マークベース
(1)
10 E2504-729-000-A LOCK SHAFT (30)
ロックシャフト
(1)
11 E2513-729-000-A FIXING PLATE B (30)
フィクシングプレート Ｂ
(4)
12 E2608-721-000 PLATE SUPPORT
プレートサポート
(4)
13 E2609-721-000 BANK LOCATE PIN A
バンクロケートピン Ａ
(1)
14 E2610-721-000 BANK LOCATE PIN B
バンクロケートピン Ｂ
(1)
15 E2611-721-000 POSITION LABEL A
ポジションラベル Ａ
(1)
16 SM-8041402-TP SCREW M4X0.7 L=14
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(4)
17 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(17)
18 SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１２
(12)
19 SL-6041292-TN SCREW
座金付き六角穴ボルト
(5)
20 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(8)
21 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
22 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
23 SM-4040655-SN SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｌ ＝６
(8)
24 SM-6030552-KS SCREW
平ねじ Ｍ ３ Ｌ ＝５
(5)
25 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
(2)
26 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
27 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(2)
28 E2501-729-0B0 FEEDER BANK (30) COMPL.
フィ−ダバンク結合
(1)
29
#01
400-00573 BANK SUPPORTER F UNIT
バンクサポータ Ｆ ユニット
1
30 400-00566 BANK SUPPORTER FL COMPL.
バンクサポータ ＦＬ 結合
(1)
31 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
(4)
32 SM-9063503-SE SCREW M6 L=35
六角ボルト Ｍ ６ Ｌ ＝３５
(2)
33 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(2)
34 400-00567 BANK SUPPORTER FR COMPL.
バンクサポータ ＦＲ 結合
(1)
35 400-00555 BANK LOCK BOLT
バンクロックボルト
(2)
36 400-00556 BANK LOCK NUT
バンクロックナット
(2)
37 SM-6105502-TN HEXAGONAL-HOLE BOLT M10 L=55
六角穴ボルト Ｍ １０ Ｌ ＝５５
(2)
38 WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ １０
(2)
39 WS-1020002-KN SPRING WASHER M10
ばね座金 Ｍ １０
(2)
40
#02
400-00577 BANK SUPPORTER R UNIT
バンクサポータ Ｒ ユニット
1
41 400-00568 BANK SUPPORTER RL COMPL.
バンクサポータ ＲＬ 結合
(1)
42 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
(4)
43 SM-9063503-SE SCREW M6 L=35
六角ボルト Ｍ ６ Ｌ ＝３５
(2)
44 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(2)
45 400-00569 BANK SUPPORTER RR COMPL.
バンクサポータ ＲＲ 結合
(1)
46 400-00555 BANK LOCK BOLT
バンクロックボルト
(2)
47 400-00556 BANK LOCK NUT
バンクロックナット
(2)
48 SM-6105502-TN HEXAGONAL-HOLE BOLT M10 L=55
六角穴ボルト Ｍ １０ Ｌ ＝５５
(2)
49 WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ １０
(2)
50 WS-1020002-KN SPRING WASHER M10
ばね座金 Ｍ １０
(2)
51
#03
E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
4
52
#03
E2733-721-000 SP HOLDER A
ＳＰ ホルダ Ａ
2
53
#03
WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
2
54
#03
NM-6060003-SC NUT M6
六角ナット Ｍ ６
2
55 SL-6082592-TN BOLT
座金付き六角穴ボルト
4
56 400-00574 DRIVE CYLINDER ASSY
ドライブシリンダ組
1
57 400-00575 DRIVE CYLINDER L
ドライブシリンダ Ｌ
(1)
58 400-00576 DRIVE CYLINDER R
ドライブシリンダ Ｒ
(1)
59 400-08458 DRIVER SUPPORT
ドライバーサポート
(1)
60 SL-6052092-TN SCREW
座金付き六角穴ボルト
(6)
61 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
62 400-23687 DRIVE CYLINDER CABLE
ドライブシリンダーケーブル
(2)
63 PV-1303050-00 3-PORT SOLENOID VALVE
３ポート電磁弁
(80)
64 400-23687 DRIVE CYLINDER CABLE
ドライブシリンダーケーブル
(4)
65
#03
E2634-721-0A0 DRIVER BRACKET SUPPORT A ASM.
ドライバブラケットサポ−ト Ａ 組
2
66
#03
SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
67
#03
SL-6053592-TN BOLT
座金付き六角穴ボルト
(4)
68
#03
E2634-721-000 DRIVER BRACKET SUPPORT A
ドライバブラケットサポート Ａ
(2)
- 41 -

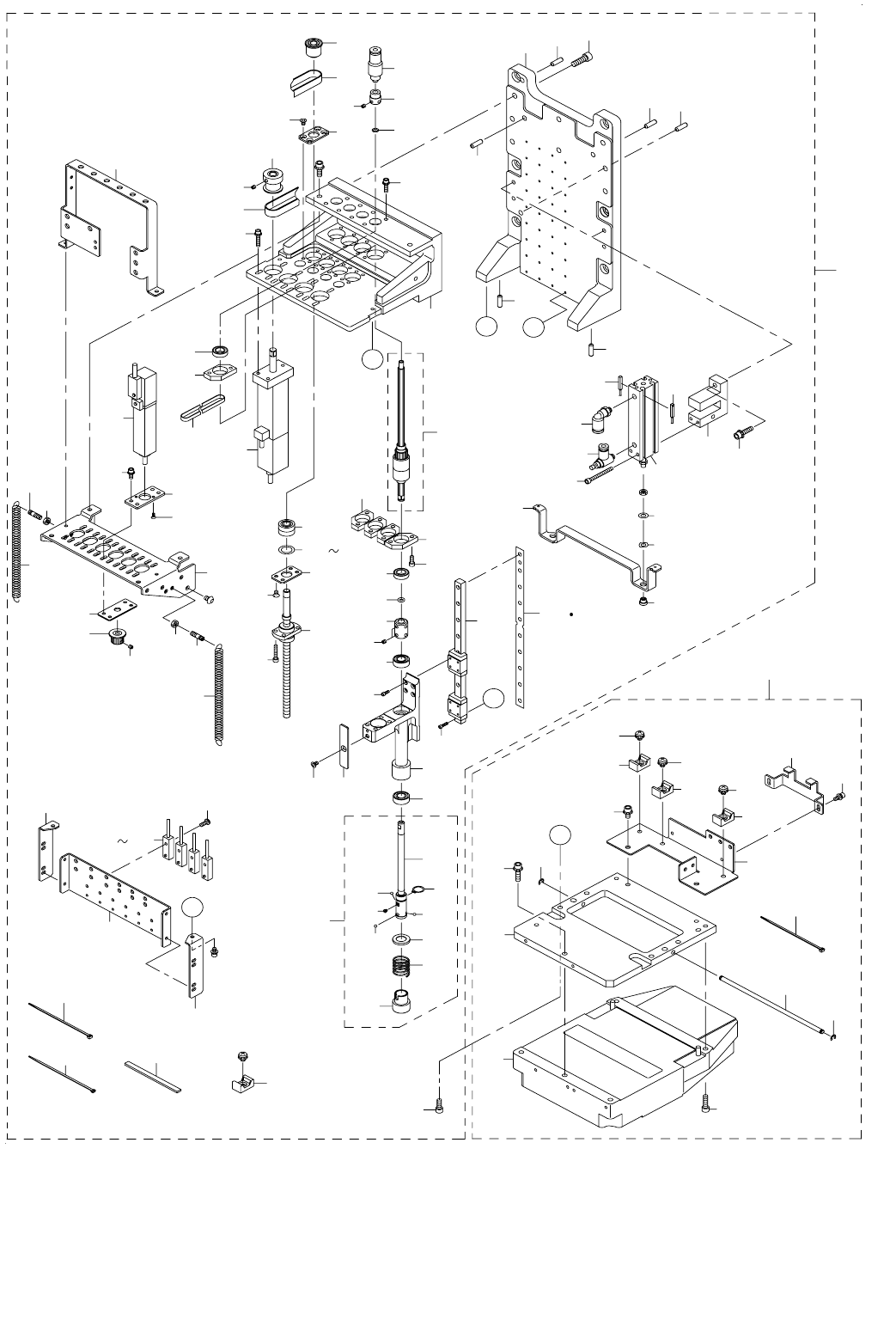

21.HEAD COMPONENTS (1)
