KE-1070_KE-1080-Rev03 - 第48页
- 43 - 22. HEAD COMPONENTS (2) ヘッド関係 (2) 4 5 6 7 3 1 2
- 42 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-74957 LNC HEAD(1070) ASM
ＬＮＣ ヘッド（１０７０）組
1
2 EA-9500B01-00 CABLE BAND
束線バンド
(5)
3 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(4)
4 E3005-729-000 LIMIT DAMPER L
リミットダンパー Ｌ
(2)
5 400-53293 Z SLIDE ASM
Ｚ スライド組
(6)
6 E3062-729-000 OUTER SP HOLDER
アウタＳＰホルダ
(4)
7 E4228-760-000 STEEL BALL
鋼球 Ｓφ ３／３２
(12)
8 RC-0841011-KP RETAINING RING 8.4
Ｃ 形止め輪 ８．４
(4)
9 400-01139 NOZZLE OUTER SCREW
ノズルアウタスクリュウ
(4)
10 400-44586 Z SLIDE SHAFT
Ｚ スライドシャフト
(4)
11 400-46632 NOZZLE OUTER
ノズルアウタ
(4)
12 L151E-821-000 NOZZLE OUTER SP
ノズル アウター スプリング
(4)
13 PJ-2105041-00 HALF UNION
ハーフユニオン
(4)
14 400-45458 NOZZLE DOWN SENSOR L ASM
ノズルダウンセンサ Ｌ 組
(1)
15 SB-1060018-00 BEARING
ころがり軸受
(4)
16 SB-1060004-00 CLUTCH BEARING
クラッチベアリング
(8)
17 SB-1080016-00 BEARING
ころがり軸受
(8)
18 400-74087 HEAD BRACKET C
ヘッドブラケット Ｃ
(1)
19 400-74088 SPLINE BRACKET C
スプラインブラケット Ｃ
(1)
20 400-71804 T MOTOR BR
Ｔ モータ ＢＲ
(1)
21 400-90401 CABLE_STAY
ケーブルステイ
(1)
22 400-63959 SPLINE UNIT
スプラインユニット
(4)
23 HX-0029400-00 FIXED BASE
固定ベース
(9)
24 400-46521 TIMING BELT T
タイミングベルト Ｔ
(4)
25 400-46516 T PULLEY
Ｔ プーリ
(4)
26 400-46522 TIMING BELT Z
タイミングベルト Ｚ
(4)
27 400-01123 Z PULLEY
Ｚ プーリ
(4)
28 400-01124 Z MOTOR PULLEY
Ｚ モータプーリ
(4)
29 400-44583 BALL SCREW
ボールスクリュウ
(4)
30 400-44585 LINEAR GUIDE
リニアガイド
(4)
31 400-46043 Z SENSOR BRACKET
Ｚ センサブラケット
(1)
32 400-46615 Z SENSOR STAY L
Ｚ センサステイ Ｌ
(1)
33 400-81645 Z SERNSOR STAY R
Ｚ センサステイ Ｒ
(1)
34 400-46054 Z SENSOR DOG
Ｚ センサドグ
(4)
35 400-45460 NOZZLE DOWN SENSOR R ASM
ノズルダウンセンサ Ｒ 組
(1)
36 PH-0400122-C0 PIN
平行ピン
(6)
37 400-46631 Z SLIDE BRACKET A
Ｚ スライドブラケット Ａ
(4)
38 400-46056 BEARING PLATE
ベアリングプレート
(8)
39 400-46048 BEARING BASE U
ベアリングベース Ｕ
(4)
40 400-46049 BEARING BASE LL
ベアリングベース ＬＬ
(3)
41 400-46050 BEARING BASE LR
ベアリングベース ＬＲ
(1)
42 400-72868 TM NUT PLATE 4
ＴＭ ナットプレート４
(4)
43 400-71805 TM FRANGE
ＴＭ フランジ
(4)
44 400-46060 O RING H
Ｏ リング Ｈ
(4)
45 400-46070 CYLINDER MOUNT
シリンダーマウント
(2)
46 400-46515 COUPRING
カップリング
(4)
47 400-46525 ROTARY JOINT
ロータリージョイント
(4)
48 400-46524 AIR CYLINDER
エアシリンダ
(2)
49 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
(2)
50 PJ-3040405-04 ELBOW UNION
エルボユニオン
(2)
51 SM-6020602-TN SCREW M2 L=6
六角穴ボルト Ｍ ２ Ｌ ＝６
(32)
52 SM-6020802-TN SCREW M2 L=8
六角穴ボルト Ｍ ２ Ｌ ＝８
(36)
53 SM-6051602-TN BOLT
六角穴ボルト
(8)
54 SM-6041002-TN BOLT
六角穴ボルト
(4)
55 SM-6030802-TN BOLT
六角穴ボルト
(8)
56 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(12)
57 SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１２
(8)
58 SL-6031692-TN SCREW
座金付き六角穴ボルト
(12)
59 SM-6031602-TN SCREW M3 L=16
六角穴ボルト
(16)
60 SM-6033002-TN SCREW M3 L=30
六角穴ボルト Ｍ ３ Ｌ ＝３０
(4)
61 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(4)
62 SM-4030801-SC SCREW M3 X 8
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(4)
63 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(36)
64 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ ３ Ｌ ＝３
(42)
65 SM-1020501-SC SCREW
皿ねじ Ｍ ２ Ｌ ＝５
(8)
66 400-45462 Z1 SLOW DOWN SENSOR ASM
Ｚ １スローダウンセンサ組
(1)
67 400-45464 Z2 SLOW DOWN SENSOR ASM
Ｚ ２スローダウンセンサ組
(1)
68 400-45465 Z3 SLOW DOWN SENSOR ASM
Ｚ ３スローダウンセンサ組
(1)
69 400-45466 Z4 SLOW DOWN SENSOR ASM
Ｚ ４スローダウンセンサ組
(1)
70 400-45468 Z5 SLOW DOWN SENSOR ASM
Ｚ ５スローダウンセンサ組
(1)
71 400-45469 Z6 SLOW DOWN SENSOR ASM
Ｚ ６スローダウンセンサ組
(1)
72 400-44534 SERVO MOTOR 30W
サーボモータ３０ Ｗ
(4)
73 400-44533 SERVO MOTOR 10W
サーボモータ１０ Ｗ
(4)
74 400-46058 O RING F1
Ｏ リング Ｆ １
(4)
75 400-58386 HEAD UP SP
ヘッドアップ ＳＰ
(2)
76 400-56921 SPRING STUD
スプリングスタッド
(2)
77 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(2)
78 E3071-729-000 BEARING SHIM A
ベアリングシム Ａ
(4)
79 E3072-729-000 BEARING SHIM B
ベアリングシム Ｂ
(4)
80 E3073-729-000 BEARING SHIM C
ベアリングシム Ｃ
(4)
81 E3074-729-000 BEARING SHIM D
ベアリングシム Ｄ
(4)
82 400-78676 RELEASE BAR
リリースバー
(1)
83 WP-0430801-SC WASHER 4.3X9X0.8
平座金 Ｍ ４
(2)
84 WZ-0541510-KP WAVED WASHER 5.4X9.0X0.3
波形座金 ５．４ Ｘ ９ Ｘ ０．３
(2)
85 400-54879 CYLINDER NUT
シリンダナット
(2)
86 E3028-729-000 GUIDE SHIM D
ガイドシム Ｄ
(2)
87 E3029-729-000 GUIDE SHIM E
ガイドシム Ｅ
(2)
88 400-49066 LNC BRACKET ASM
ＬＮＣ ブラケット組
1
89 RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
(2)
90 400-46547 X SCALE SENSOR BR
Ｘ スケールセンサ ＢＲ
(1)
91 400-46548 CABLE BAND
ケーブルバンド
(1)
92 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
93 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
94 EA-9500B01-00 CABLE BAND
束線バンド
(3)
95 400-45547 LNC60
レーザセンサ
(1)
96 HX-0029400-00 FIXED BASE
固定ベース
(3)
97 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(1)
98 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(3)
99 400-46069 LNC BRACKET
ＬＮＣ ブラケット
(1)
100 SM-6041402-TN SCREW M4X0.7 L=14
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(2)
101 400-46527 STOPPER BAR
ストッパバー
(1)
- 43 -

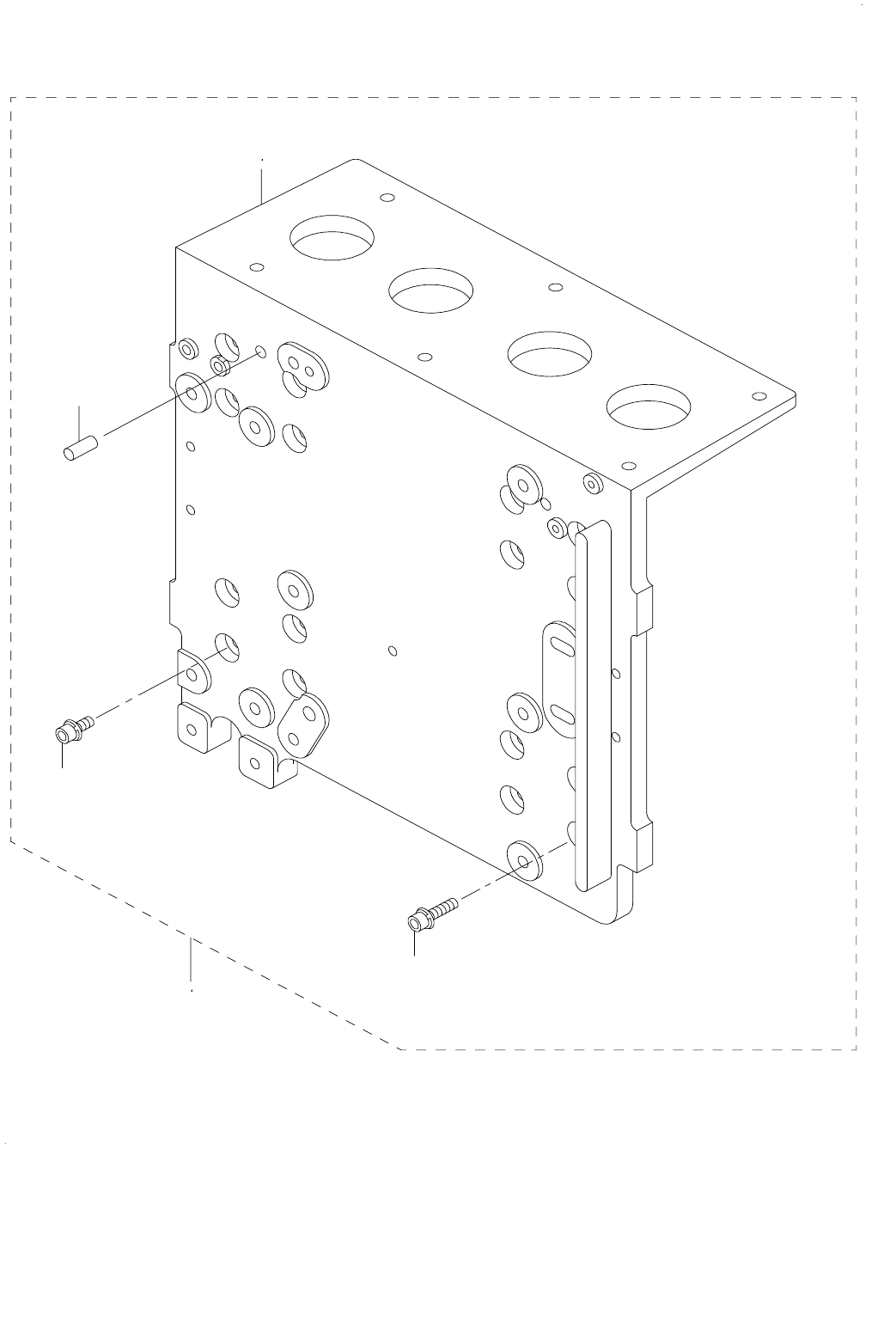

22.HEAD COMPONENTS (2)
ヘッド関係 (2)
4 5
6
7
3
1
2
- 44 -
NOTE( 注記 ) #01....FOR 1080 １０８０用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-49067 HEAD PLATE 70 ASM
ヘッドプレート７０組
1
2
#01
400-50031 HEAD PLATE 80 ASM
ヘッドプレート８０組
1
3 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(8)
4 400-46536 HEAD PLATE 70
ヘッドプレート７０
(1)
5
#01
400-46537 HEAD PLATE 80
ヘッドプレート８０
(1)
6 PH-0500122-C0 PIN
平行ピン
(2)
7 SL-6041092-TN SCREW
座金付き六角穴ボルト
(8)
