30.PWB CONVEYOR COMPONENTS (5)
基板搬送関係 (5)
3
21
20
9
21
9
22
22
25
23
24
14
16
3
14
16
17
19
22
25
23
48
49
27
28
7
5
26
26
8
20
10
8
51
54
6
11
24
12
13
11
12
13
10
4
21
20
22
25
23
24
26
51
54
30
52
31
33
37
38
34
42
44
40
41
2
1
53
50
45
46
29
32
29
32
47
55
22
31
52
30
22
31
52
30
6
7
5
4
35
36
39
43
1
53
2
- 60 -
NOTE( 注記 ) #01....FOR 1070L,1070CL,1080L １０７０ Ｌ，１０７０ ＣＬ，１０８０ Ｌ 用
#02....FOR 1070L,1070CL,1080L,1080E １０７０ Ｌ，１０７０ ＣＬ，１０８０ Ｌ，１０８０ Ｅ 用
#03....FOR 1080E １０８０ Ｅ 用
*INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00861 PWB GUIDE U
ＰＷＢ ガイド Ｕ
8
2 SL-6031092-TN SCREW
座金付き六角穴ボルト
16
3 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
8
4 SB-1080002-00 SIDE BEARING
サイドベアリング
4
5 WP-0320500-SF WASHER 3.2X7X0.5
平座金小形丸 Ｍ ３
8
6 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３ Ｘ ８ Ｘ ０．５
4
7 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ ３ Ｘ ６
4
8 E2141-721-000 STOPPER COLLAR
ストッパカラー
2
9 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
4
10 E2156-721-000 PULLEY A
プーリ Ａ
2
11 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
4
12 E2015-725-000 TIMING BELT
タイミングベルト
1
13
#02
E2146-721-000 TIMING BELT
タイミングベルト
1
14 400-15577 SCREW SHAFT
スクリュウシャフト
2
15
#01
400-15578 SCREW SHAFT(L)
スクリュシャフト（Ｌ）
2
16
#03
400-01855 SCREW SHAFT(E)
スクリュシャフト（Ｅ）
2
17 E2004-725-000 DRIVE SHAFT C
ドライブシャフト Ｃ
1
18
#01
E2152-721-000 DRIVE SHAFT C
ドライブシャフト Ｃ
3
19
#03
E4004-725-000 DRIVE SHAFT C(E)
ドライブシャフト Ｃ（Ｅ）
1
20 E2141-721-000 STOPPER COLLAR
ストッパカラー
3
21 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
6
22 SB-1080002-00 SIDE BEARING
サイドベアリング
6
23 400-00850 DRIVE PULLEY F
ドライブプーリ Ｆ
3
24 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
6
25 400-00851 MOTOR_PULLEY_B
モータプーリ Ｂ
3
26 SL-6031642-TN SCREW
座金付き六角穴ボルト
9
27 E2155-721-000 DRIVE BELT C
ドライブベルト Ｃ
1
28
#01
400-01005 DRIVE BELT C(L)
ドライブベルト Ｃ（Ｌ）
1
29 400-00852 DRIVE BELT S
ドライブベルト Ｓ
2
30 WP-0320500-SF WASHER 3.2X7X0.5
平座金小形丸 Ｍ ３
12
31 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３ Ｘ ８ Ｘ ０．５
6
32
#01
400-46033 DRIVE BELT S(6)
ドライブベルト Ｓ（６）
2
33 400-00854 ADJUST HAND WHEEL ASM.
アジャストハンドル組
1
34 E2018-715-000 PULLEY SLEEVE
プーリ スリーブ
(1)
35 SM-6052002-TN BOLT
六角穴ボルト
(1)
36 SM-6041002-TN BOLT
六角穴ボルト
(1)
37 400-00855 ADJUST HAND WHEEL
アジャストハンドル
(1)
38 400-00856 ADJUST HAND WHEEL COLLAR
アジャストハンドルカラー
(1)
39 400-00859 STOPER COLLAR
ストッパカラー
1
40 400-00977 STOPER SPRING
ストッパスプリング
1
41 RE-0320000-K0 E-RING 3.2
Ｅ 形止め輪 ３．２
1
42 400-00857 ADJUST STOPER BRAKET
アジャストストッパベース
1
43 SL-6041292-TN SCREW
座金付き六角穴ボルト
2
44 400-00858 ADJUST STOPER
アジャストストッパ
1
45 SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
8
46 SL-6031092-TN SCREW
座金付き六角穴ボルト
16
47 400-00863 CONVEYOR BELT S
コンベアベルト Ｓ
4
48 400-00864 CONVEYOR BELT C
コンベアベルト Ｃ
2
49
#02
400-01070 CONVEYOR BELT C(L)
コンベアベルト Ｃ（Ｌ）
2
50 E2046-725-000 PWB INNER
ＰＷＢ インナ
12
51 E2011-725-000 DRIVE SHAFT
ドライブシャフト Ｓ
2
52 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ ３ Ｘ ６
6
53
#03
400-01858 PWB GUIDE U(E)
ＰＷＢ ガイド Ｕ（Ｅ）
8
54
#03
E4051-725-000 DRIVE SHAFT S(E)
ドライブシャフト Ｓ（Ｅ）
2
55
#03
400-01860 CONVEYOR BELT S(E)
コンベアベルト Ｓ（Ｅ）
4
- 61 -

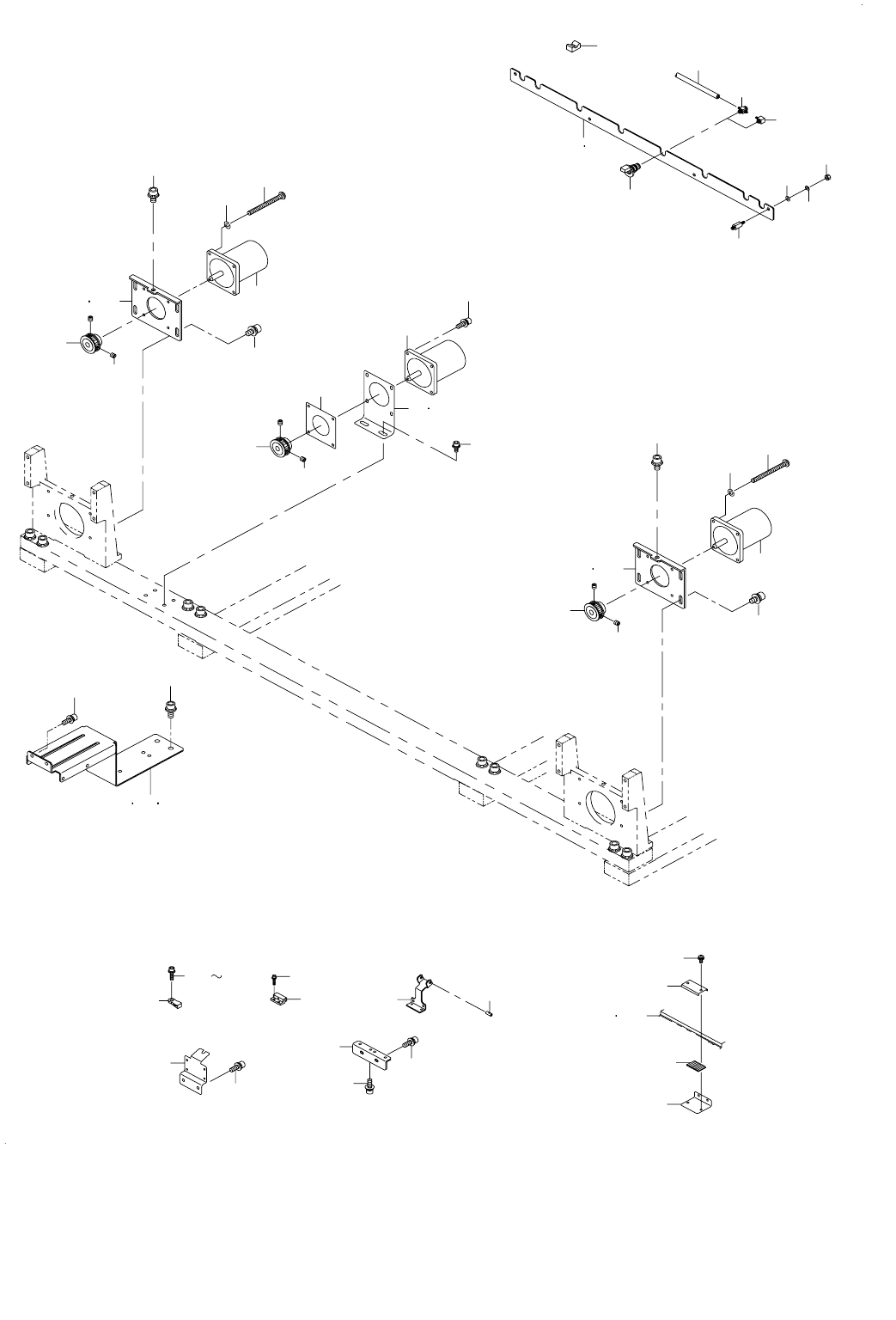

31.PWB CONVEYOR COMPONENTS (6)
