- 74 - NOTE( 注記 ) #01....FOR 1070M,1070CM １０７０ Ｍ，１０７０ ＣＭ 用 #02....FOR 1070L,1070CL,1080L １０７０ Ｌ，１０７０ ＣＬ，１０８０ Ｌ 用 #03....FOR 1070L,1070CL,1080L,1080E １０７０ Ｌ，１０７０ ＣＬ，１０８０ Ｌ，１０８０ Ｅ 用 #04....FOR 1080E １０８０ Ｅ 用 *INSTALLATION …
- 73 -

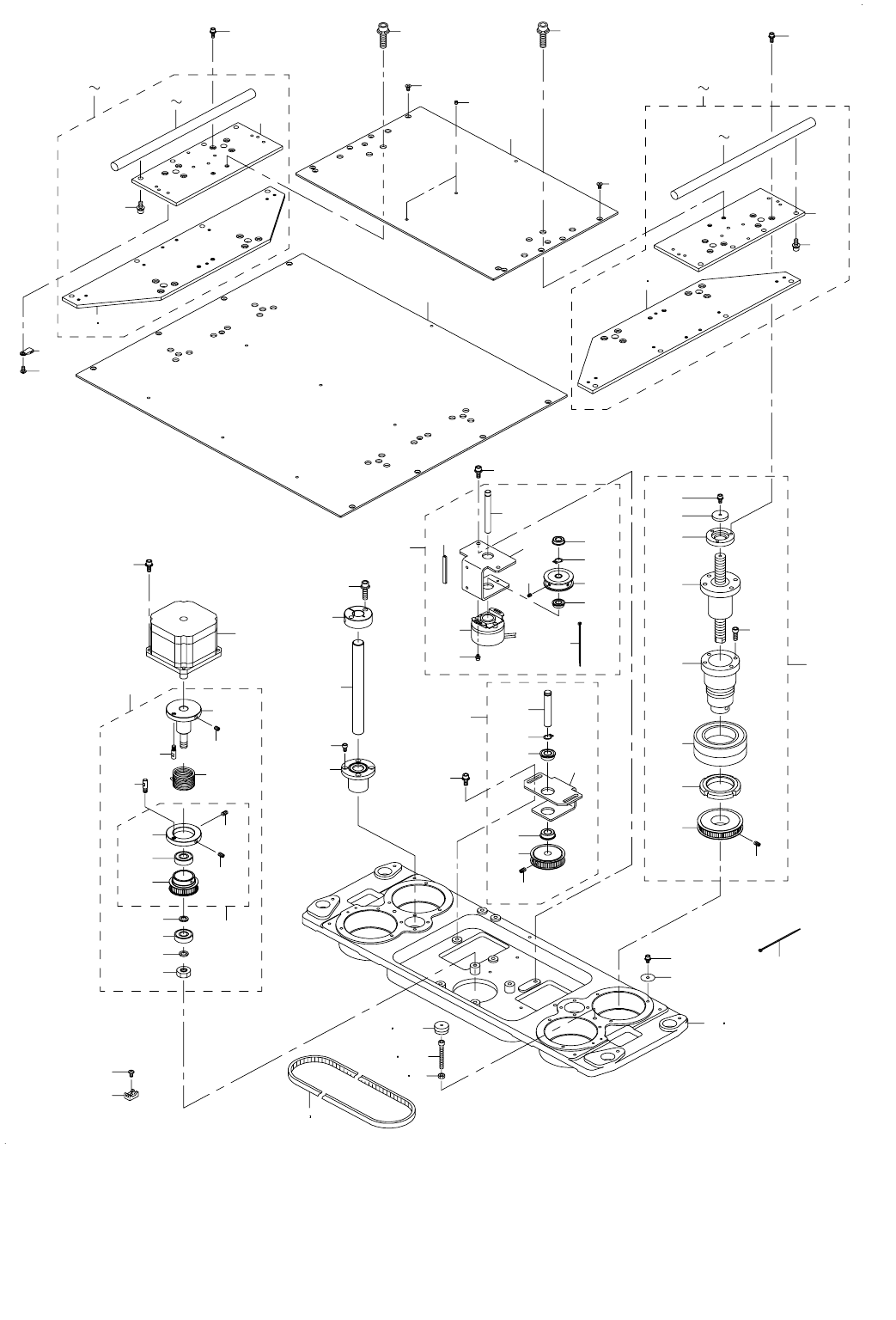

37.PWB CONVEYOR COMPONENTS (12)
基板搬送関係 (12)
15
6
7
8
9
10
11
12
13
14
17
21
22
23
24
25
19
19
18
16
26
28
26
27
29
33
35
32
36
38
39
41
40
44
45
38
46
46
47
48
3
4
52
53
54
55
51
65
56
60
43
64
59
34
62
63
1
2
49
50
93
78
82
85
87
88
79
81
74
76
68
70
20
30
77
89
93
89
91
95
95
66
61
71
72
73
92
83
84
90
94
42
37
5
31
57
58
67
- 74 -
NOTE( 注記 ) #01....FOR 1070M,1070CM １０７０ Ｍ，１０７０ ＣＭ 用
#02....FOR 1070L,1070CL,1080L １０７０ Ｌ，１０７０ ＣＬ，１０８０ Ｌ 用
#03....FOR 1070L,1070CL,1080L,1080E １０７０ Ｌ，１０７０ ＣＬ，１０８０ Ｌ，１０８０ Ｅ 用
#04....FOR 1080E １０８０ Ｅ 用
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
2
2
#03
NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
4
3 400-00948 CONVEYOR BASE
コンベアベース
1
4
#03
400-01024 CONVEYOR BASE(L)
コンベアベース（Ｌ）
1
5 400-00921 BEARING SLEEVE ASM.
ベアリングスリーブ組
4
6 400-00923 BU BALL SCREW
ＢＵ ボールスクリュ
(1)
7 400-00924 CLAMP HOLDER
クランプホルダー
(1)
8 400-00925 SHAFT HOLDER
シャフトホルダー
(1)
9 400-00926 TIMING PULLEY B
タイミングプーリ Ｂ
(1)
10 E4155-729-000 NUT (M40X1.5)
ナット（Ｍ ４０ Ｘ １．５）
(1)
11 SB-1450004-00 BEARING
ころがり軸受
(1)
12 SL-6041042-TN BOLT
座金付き六角穴ボルト
(1)
13 SM-8050852-TP SCREW M5X8
止めねじ Ｍ ５ Ｘ ８
(2)
14 SM-6051602-TN BOLT
六角穴ボルト
(4)
15 400-00922 BEARING SLEEVE
ベアリングスリーブ
(1)
16 400-00928 TORQUE SUPPORT ASM.
トルクサポート組
1
17 400-00929 TORQUE SUPPORT
トルクサポータ
(1)
18 E4141-729-000 TORSION SPRING
トーションスプリング
(1)
19 E4142-729-000 STOPPER PIN
ストッパーピン
(2)
20 400-00930 TIMING PULLEY A ASM.
タイミングプーリ Ａ 組
(1)
21 400-00931 TIMING PULLEY A
タイミングプーリ Ａ
(1)
22 400-00932 PULLEY COLLAR
プーリカラー
(1)
23 SM-8050842-TP SETSCREW
止めねじ
(1)
24 SM-8050852-TP SCREW M5X8
止めねじ Ｍ ５ Ｘ ８
(1)
25 SB-1100004-00 BALL BEARING
ボ−ルベアリング
(1)
26 226-14002 THRUST WASHER, A
釜軸上メタルスペーサ Ａ
(2)
27 NM-6100002-SE NUT M10
六角ナット Ｍ １０ ２種
(1)
28 SB-1100004-00 BALL BEARING
ボ−ルベアリング
(1)
29 SM-8050852-TP SCREW M5X8
止めねじ Ｍ ５ Ｘ ８
(2)
30 400-00927 BU MOTOR ASM
ＢＵ モータ組
1
31 400-00934 ENCODER BRACKET ASM.
エンコーダブラケット組
1
32 400-00935 ENCODER BRACKET
エンコーダブラケット
(1)
33 E4131-729-000 TIMING PULLEY EA
タイミングプーリ ＥＡ
(1)
34 400-00936 ENCODER SHAFT
エンコーダシャフト
(1)
35 E9433-729-0A0 BU ENC ASM.
ＢＵ ＥＮＣ 組
(1)
36 HX-0036700-0A BUSH
ブッシュ
(0.05)
37 EA-9500B01-00 CABLE BAND
束線バンド
(2)
38 SB-1080002-00 SIDE BEARING
サイドベアリング
(2)
39 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
40 SM-8040802-TP SCREW M4X8
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
41 RC-0740811-KP C-RING
Ｃ 形止め輪 ８
(1)
42 400-00937 TENSION SUPPORT ASM.
テンションサポータ組
1
43 400-00938 TENSION SUPPORT
テンションサポータ
(1)
44 GAW-02121000 PULLEY
回転プーリ
(1)
45 400-00939 TENSHION SHAFT
テンションシャフト
(1)
46 SB-1100005-00 BEARING
ころがり軸受
(2)
47 RC-0100001-KP SNAP RING M10
Ｃ 形止め輪 ９．３
(1)
48 SM-8050852-TP SCREW M5X8
止めねじ Ｍ ５ Ｘ ８
(2)
49 M1008-511-000 FOOT SWITCH FIXING PLATE
フットスイッチ固定板ゴム
2
50
#02
M1008-511-000 FOOT SWITCH FIXING PLATE
フットスイッチ固定板ゴム
4
51 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
8
52 E2759-721-000 LIFTER GUIDE SHAFT A
リフターガイドシャフト Ａ
2
53 E2761-721-000 BUSH SUPPORT
ブッシュサポート
2
54 SL-6062542-TN SCREW
座金付き六角穴ボルト
4
55 SB-8160001-00 BEARING
ころがり軸受
1
56 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
12
57 400-00947 TIMING BELT
タイミングベルト
1
58
#03
400-01023 TIMING BELT(L)
タイミングベルト（Ｌ）
1
59 SL-6051492-TN BOLT
座金付き六角穴ボルト
2
60 SL-6051492-TN BOLT
座金付き六角穴ボルト
2
61 HX-0029400-00 FIXED BASE
固定ベース
4
62 SM-6054502-TN SCREW M5 L=45
六角穴ボルト Ｍ ５ Ｌ ＝４５
2
63
#02
SM-6054502-TN SCREW M5 L=45
六角穴ボルト Ｍ ５ Ｌ ＝４５
4
64 SL-6051442-TN BOLT
座金付き六角穴ボルト
4
65 SL-6040892-TN BOLT
座金付き六角穴ボルト
12
66 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
4
67 EA-9500B01-00 CABLE BAND
束線バンド
4
68
#01
400-11567 BU PLATE ASM.
ＢＵ プレート組
1
69
#02
400-11569 BU PLATE R ASM(L)
ＢＵ プレート Ｒ 組（Ｌ）
1
70
#04
400-01867 BU PLATE R ASM(E)
ＢＵ プレート Ｒ 組（Ｅ）
1
71
#01
400-00943 BU PLATE
ＢＵ プレート
(1)
72
#02
400-01020 BU PLATE(L)
ＢＵ プレート（Ｌ）
(1)
73
#04
400-01868 BU PLATE(E)
ＢＵ プレート（Ｅ）
(1)
74
#01
400-00944 SIDE BEAM
サイドビーム
(1)
75
#02
400-01021 SIDE BEAM(L)
サイドビーム（Ｌ）
(1)
76
#04
400-01869 SIDE BEAM(E)
サイドビーム（Ｅ）
(1)
77 SL-6051492-TN BOLT
座金付き六角穴ボルト
(4)
78 SM-8040412-TP SET SCREW M4 L=4
止めねじ
2
79
#01
400-11568 BU PLATE ASM.
ＢＵ プレート組
1
80
#02
400-11570 BU PLATE L ASM(L)
ＢＵ プレート Ｌ 組（Ｌ）
1
81
#04
400-01870 BU PLATE L ASM(E)
ＢＵ プレート Ｌ 組（Ｅ）
1
82
#01
400-00943 BU PLATE
ＢＵ プレート
(1)
83
#02
400-01020 BU PLATE(L)
ＢＵ プレート（Ｌ）
(1)
84
#04
400-01868 BU PLATE(E)
ＢＵ プレート（Ｅ）
(1)
85
#01
400-00944 SIDE BEAM
サイドビーム
(1)
86
#02
400-01021 SIDE BEAM(L)
サイドビーム（Ｌ）
(1)
87
#04
400-01869 SIDE BEAM(E)
サイドビーム（Ｅ）
(1)
88 SL-6051492-TN BOLT
座金付き六角穴ボルト
(4)
89 SL-6083092-TN SCREW
座金付き六角穴ボルト
4
90 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
3
91
#01
400-00941 BU TABLE
ＢＵ テーブル
1
92
#02
400-01018 BU TABLE(L)
ＢＵ テーブル（Ｌ）
1
93 SM-1040801-SN SCREW M4X0.7 L=8
皿ねじ Ｍ ４ Ｌ ＝８
12
94
#02
HX-0029400-00 FIXED BASE
固定ベース
3
95 SL-6041242-TN BOLT
座金付き六角穴ボルト
12
- 75 -

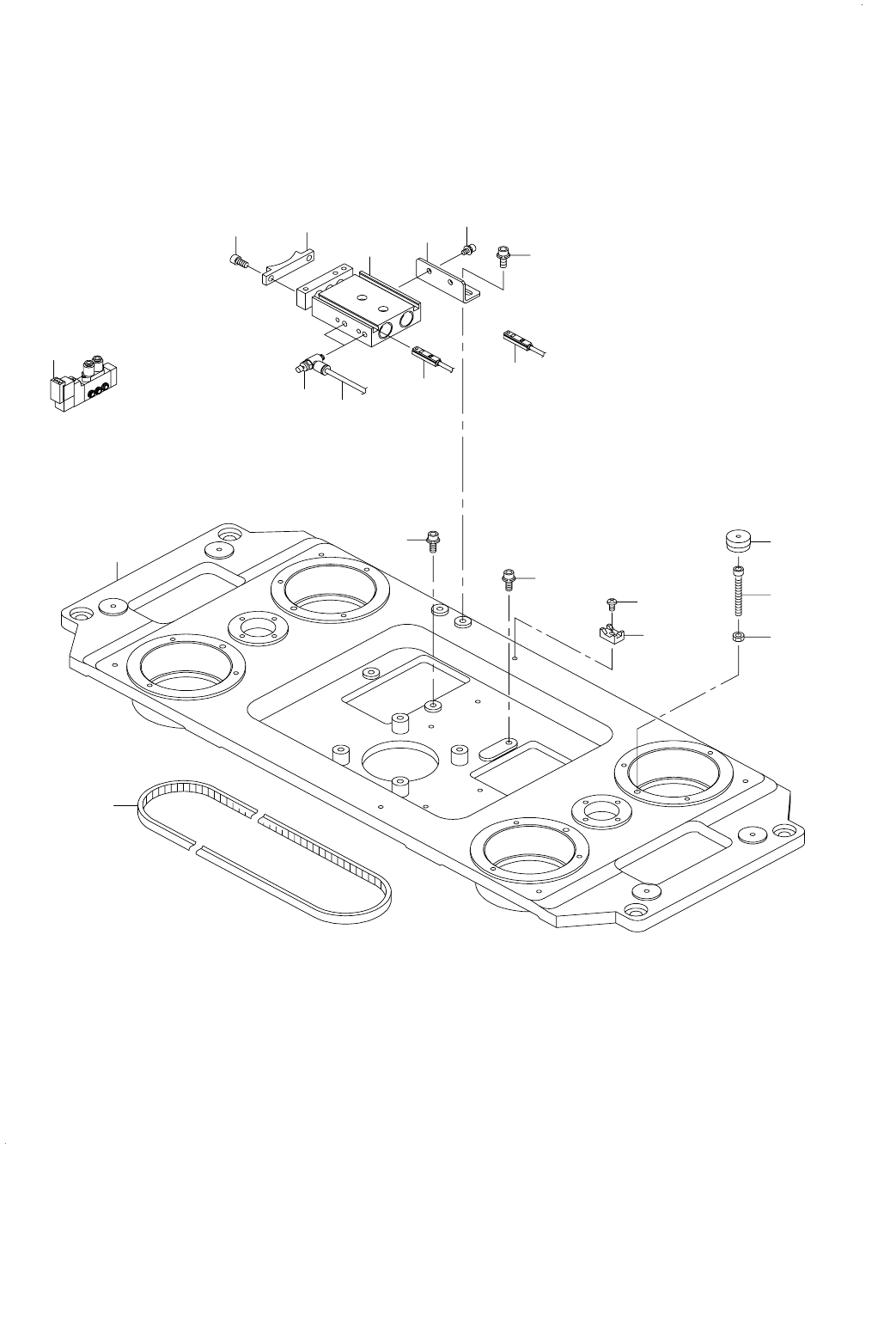

38.PWB CONVEYOR COMPONENTS (13)
基板搬送関係 (13)
6
7
8
5
10
9
15
16
17
1
2
3
4
13
12
14
11
18
19
20
