- 3 -
2. BASE FRAME ELECTRIC APPARATUS COMPONENTS (1)
ベースフレーム電装関係 (1)
6
5
9
10
8
7
11
12
3
4
14
20
16
21
21
24
24
22
23
23
22
33
26
28
27
29
31
32
20
1
2
30
58
54
55
51
53
56
56
57
25
17
19
44
46
36
45
37
38
43
39
42
41
40
34
35
48
50
49
18
47
13
15
30
52
59
- 4 -
NOTE( 注記 ) #01....FOR 1070,1080 １０７０，１０８０用
#02....FOR 1070C １０７０ Ｃ 用
#03....FOR EN ＥＮ 用
#04....EXCLUDES EN WHEN ４０００１５６２のみ ＥＮ を除く
PARTS NO.:40001562
#05....EXCEPT EN ＥＮ を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-01559 MANIFOLD ASSY
マニホールド組
1
2
#02
400-74094 MANIFOLD(1070C) ASSY
マニホールド（１０７０ Ｃ）組
1
3
#01
400-00546 AIR MANIFOLD UNIT
エアマニホールド
(1)
4
#02
400-74095 AIR MANIFOLD UNIT(1070C)
エアマニホールド（１０７０ Ｃ）
(1)
5 PJ-3091200-03 MANIFOLD
マニホールド
(1)
6 400-00549 AIR MANIFOLD BRACKET
エアマニホールドブラケット
(1)
7 SL-6043092-TN BOLT
座金付き六角穴ボルト
(2)
8 PJ-0200000-03 PLUG ROUND 12
プラグ φ １２
(1)
9 PX-9500010-00 PLUG
止栓
(3)
10 PJ-3040600-01 ELBOW
レジュ−サエルボ
(4)
11
#01
PJ-3010600-03 REDUCER
レデューサ
(2)
12
#02
PJ-3010600-03 REDUCER
レデューサ
(1)
13 E2618-760-000 CAP
止栓 φ ８
(1)
14 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
15
#05
400-01561 TRANSFORMAR ASSY
トランス組
1
16
#03
400-03290 TRANSFORMAR(PSU)
トランス ＤＣ
(1)
17
#03
400-03291 TRANSFORMAR(SERVO)
トランス ＡＣ
(1)
18
#05
400-40378 TRANSFORMER(PSU)
トランス ＤＣ
(1)
19
#05
400-40379 TRANSFORMER(SERVO)
トランス ＡＣ
(1)
20 400-00450 TRANS SCREW
トランス段ねじ
(4)
21 NM-6120001-SC NUT M12
六角ナット
(4)
22 WS-1220002-KN SPRING WASHER
ばね座金
(4)
23 WP-1252210-SC WASHER 12.5X25.6X2.2
平座金 １２．５ Ｘ ２５．６ Ｘ ２．２
(4)
24 SL-6103542-TN SCREW M10 L=35
座金付き六角穴ボルト Ｍ １０ Ｌ ＝３５
(4)
25
#04
400-01562 AC BR ASSY
ＡＣ ブラケット組
1
26 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
27 400-00487 AC POWER BAR
ＡＣ ＰＯＷＥＲ バー
(2)
28 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
29 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
30 SL-4040891-TN SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
31 HX-0029400-00 FIXED BASE
固定ベース
(3)
32 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(3)
33 400-00483 AC POWER BRACKET
ＡＣ ＰＯＷＥＲ ブラケット
(1)
34
#01
400-01558 MTC IF PANEL L ASSY
ＭＴＣ インターフェイスパネル Ｌ 組
1
35
#03
400-15595 MTC IF PANEL-L ASSY(EN)
ＭＴＣ インターフェイスパネル Ｌ 組（ＥＮ）
1
36 SM-4860501-SB SCREW M2.5 L=5
なべねじ Ｍ ２．６ Ｌ ＝５
(2)
37 400-02115 HOURMETER ASM.
アワーメータ組
(1)
38 PJ-2300062-00 UNION
隔壁用ユニオン
(1)
39
#03
HK-0429900-7A CAP
キャップ
(1)
40 400-02104 MTC I/F(L) CABLE ASM
ＭＴＣ Ｉ ／ Ｆ（Ｌ）ケーブル組
(1)
41
#03
HK-0528905-0B DUST COVER
ダストカバー
(1)
42 400-02062 MTC POWER WIRE L ASM
ＭＴＣ（Ｌ）電源ケーブル組
(1)
43 PX-9500010-00 PLUG
止栓
(1)
44 400-00499 MTS I/F PANEL
ＭＴＳ Ｉ／Ｆパネル
(1)
45 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
46 SL-4030881-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝８
(4)
47
#02
400-74093 HOURMETER 1070C ASM
アワメータ１０７０ Ｃ 組
1
48 SL-6061292-TN SCREW
座金付き六角穴ボルト
(1)
49 400-02115 HOURMETER ASM
アワーメータ組
(1)
50 400-00499 MTS I/F PANEL
ＭＴＳ Ｉ／Ｆパネル
(1)
51 400-01554 BREAKER ASSY
ブレーカ組
1
52 HX-0029400-00 FIXED BASE
固定ベース
(1)
53 HA-0053200-00 CIRCUIT PROTECTOR
ブレーカ
(1)
54 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
55 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
56 HX-0053200-10 CIRCUIT PROTECTOR COVER
ブレーカ端子カバー
(1)
57 400-00489 BRAKER BRACKET
ブレーカブラケット
(1)
58 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(3)
59 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
- 5 -

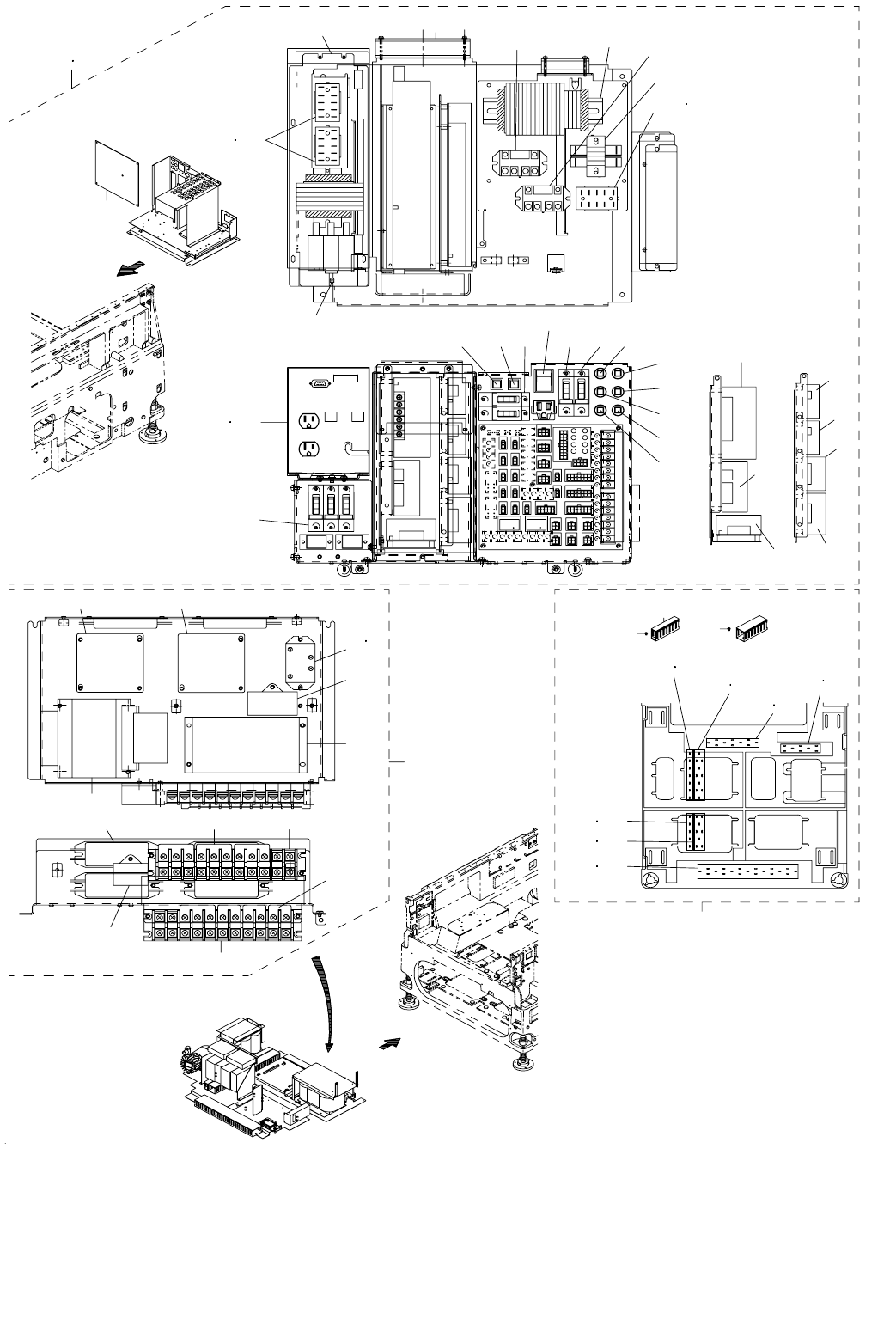

3. BASE FRAME ELECTRIC APPARATUS COMPONENTS (2)
ベースフレーム電装関係 (2)
M4 * 8
60
58
59
41
42 43 44
56
57
54
55
52
53
50
51
64
65
49
66
62
63
13
14
45
46
303940
31
31
22
23
24
21
37
36
15
16
17
18
28
19
29
26
27
32
33
47
34
88
5
3
12
6
7
10
9
2
2
4
11
25
38
20
35
48
1
61
